Двухпролетное здание складского назначения (пролет фермы 22,0 м, пролет балки 10,6 м)

ЛГТУ СП
Деревянные конструкции Курсовой проект
2014

Исходные данные
Пролет фермы L1=22 м
Пролет балки L2=10,6 м
Шаг колонн: 3,6 м
Отметка низа стропильных конструкций: H=4,2 м
Панель покрытия: трехслойная с асбестоцементной обшивкой
Вид ферм: сегментная
Тип балки: клейфанерная с плоской стенкой
Район строительства: г. Самара
Порода древесины: береза
Относительная влажность воздуха: φ=35%
Температура: t=8°C
Температурный режим: отапливаемое здание

В данном курсовом проекте мы проектируем отапливаемое двухпролетное (пролет фермы 22,0 м, пролет балки 10,6 м) здание складского назначения в городе Самаре. При шаге колонн 3,6 м, общая длина здания 28,8 м. В качестве материла, используется древесина породы береза. Применили клейфанерная с плоской стенкой балку и плиту покрытия с асбестоцементной обшивкой. Ферма в курсовой работе принята сегментная. Температура 8°С, влажность 35%.

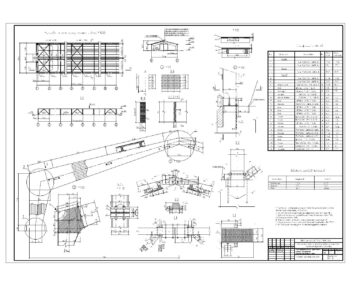

Состав: Схема связей, распорок, ферм, колонн, балок, схема раскладки плит, разрезы, узлы, ПЗ Язык документа

Софт: AutoCAD 2007
