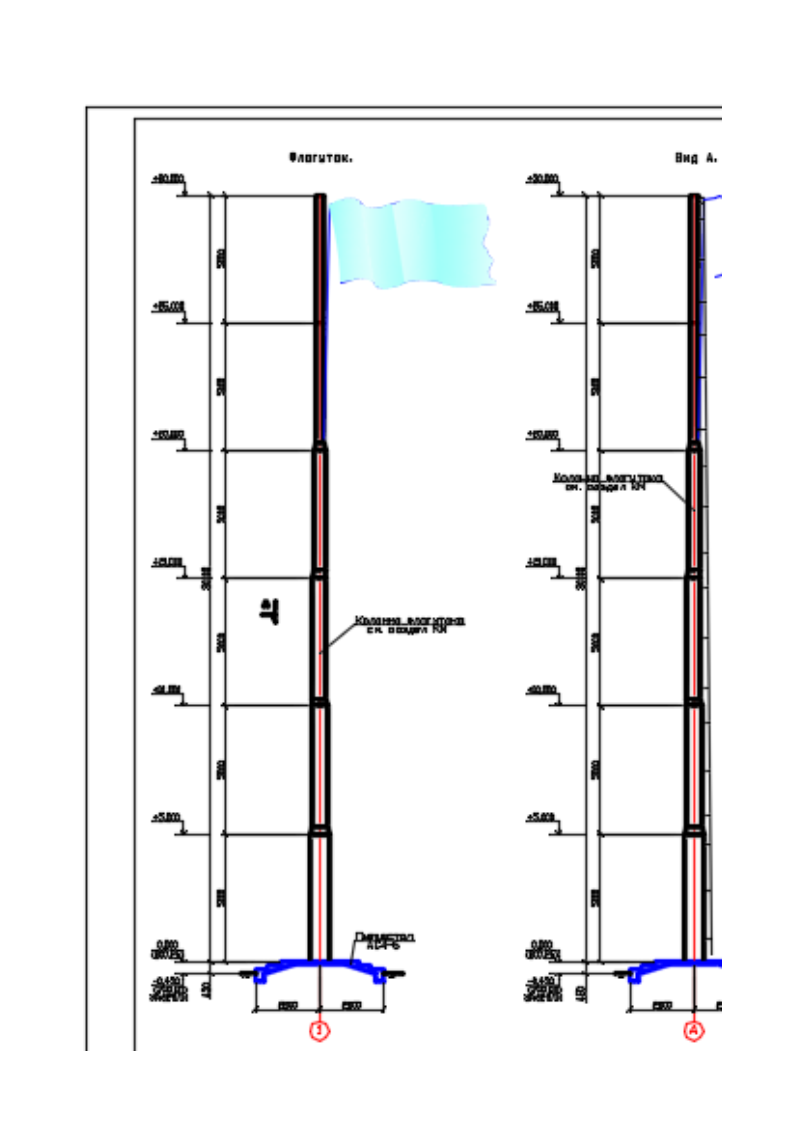

Флагшток. Чертежи марки АС и КМ. высота флагштока - 30 м (металлическая мачта) фундамент под флагшток - столбчатый монолитный железобетонный 3,8х3,8х1,85(h) пьедестал флагштока- монолитный железобетонный армированный сеткой. Конструктивная схема флагштока - консольный стержень жестко защемленный в фундаменте. Отделка пьедестала - гранитными плитами
