Фундамент дома на забивных сваях

1.В настоящем проекте разработаны конструкции фундамента индивидуального жилого дома:
-конструкция свайного поля;
-конструкция монолитного ленточного ростверка;
-конструкция монолитных крылец.
Настоящий проект разработан на основании архитектурного эскиза представленного Заказчиком.
Несущим слоем для свайного основания служит инженерно-геологический элемент №2 - песок серый, буровато-коричневый крупный, средней плотности, водонасыщенный с включением дресвы и щебня. Нормативные физико-механические характеристики ИГЭ 2: Е=30 МПа; f=38 град; р=1,92 г/см3; e=0,67 д.е. Модуль общей деформации и угол внутреннего трения грунта в отчёте по изысканиям принят в соответствии с рекомендуемым приложением Б СП 22.13330.2011.
Бетон В25, F75, W6 расход 37,3 м3
Дом в плане не прямоугольный, это видн ов плане на картинке.

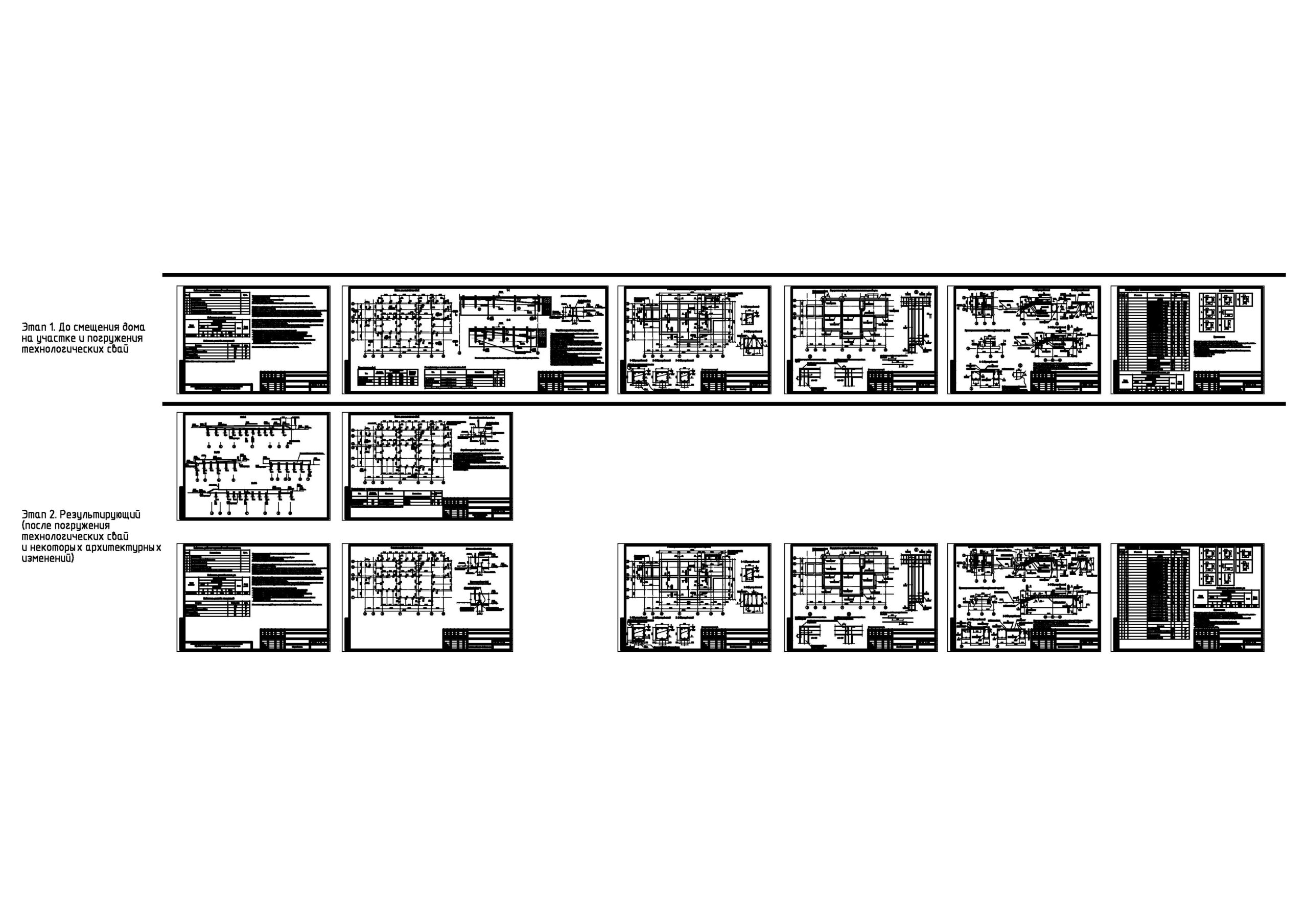

Фундамент частного дома на железобетонных забивных сваях с железобетонным ленточным ростверком и ж.б. крыльцами. Два этапа: 1.предварительный (до назначения длин свай); 2.фактический (после назначения длин и архитектурных корректировок)

Состав: план роствека, план свай, армирование конструкций Язык документа

Софт: AutoCAD 2004

Файлы:

Каталог / Строительство / Фундамент дома на забивных сваях

Фундамент частного дома на забивных сваях.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

А фасады будут?

2

Здравствуйте!
Фасады делал не я. И там были картинки в каком то типа паинте:) у меня были только планы этажей.
Выкладывать не своё не буду. Если необходимо - напишите, поищу картинки - скину на почту.
с ув.
