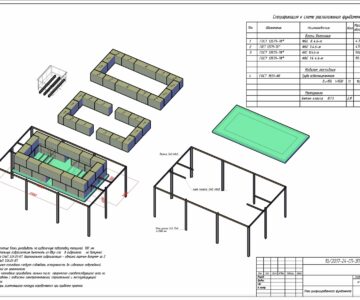

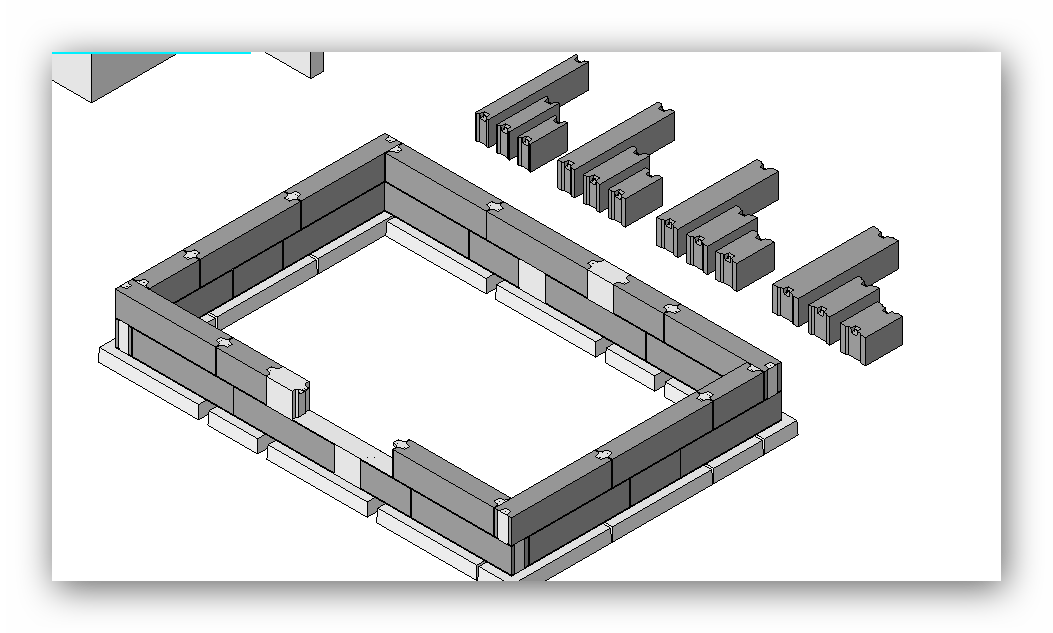

3D модель в Revit Фундамент из ФБС блоков.
Согласно ГОСТ 13579-78 существует три разновидности фундаментных блоков:
ФБС- сплошной блок прямоугольного сечения без внутренних пустот, размерами от 880х300х580 миллиметров до 2380х600х580 миллиметров (длина, ширина, Виды блоковвысота).
ФБВ – сплошной блок с вырезом стандартного размера (390х240 миллиметров) под укладку бетонных балок (перемычек, лаг) или обустройство коммуникационных тоннелей (отверстий) или продухов. Габариты такого блока колеблются между 880х400х580 и 880х600х580 миллиметрами (длина, ширина, высота).
ФБП – пустотный блок прямоугольного сечения с четырьмя выемками (430х160х550 миллиметров) в теле изделия. Габариты такого блока изменяются от 2380х400х580 до 2380х600х580 миллиметров (длина, ширина, высота).
Из таких блоков, как правило, строят ленточные основания, укладывая ФБС или ФБП блоки в один или в несколько рядов. Причем верхний ряд формируют из ФБВ блоков – их полости можно использовать для обустройства продухов (вентиляционных отверстий).
