Архитектурно-строительной частью проекта предусматривается строительство следующего сооружения:
Проектируемые фундаменты под емкость – Комбинированный
Имеет прямоугольную форму размерами 3,8х0,6 м. 2 шт. на емкость
Основание - песчаное 300мм уплотненное до ᵟ =1.6 кг/м2.
Щебень 200мм пропитанный битумом до полного насыщения.
Сборные конструкции фундамента - ФЛ 12-24-2. 4 шт. на емкость.
Монолитная часть фундамента - монолитный блок из бетона B25-П4-W6-F150.
- Главная -
- Чертежи -
- Строительство -
- Фундамент под емкость – комбинированный
Фундамент под емкость – комбинированный
0
0
101
0
0
20
Автор
Рауан
Токаев
Дата
31.08.2021
Язык
Русский
Состав

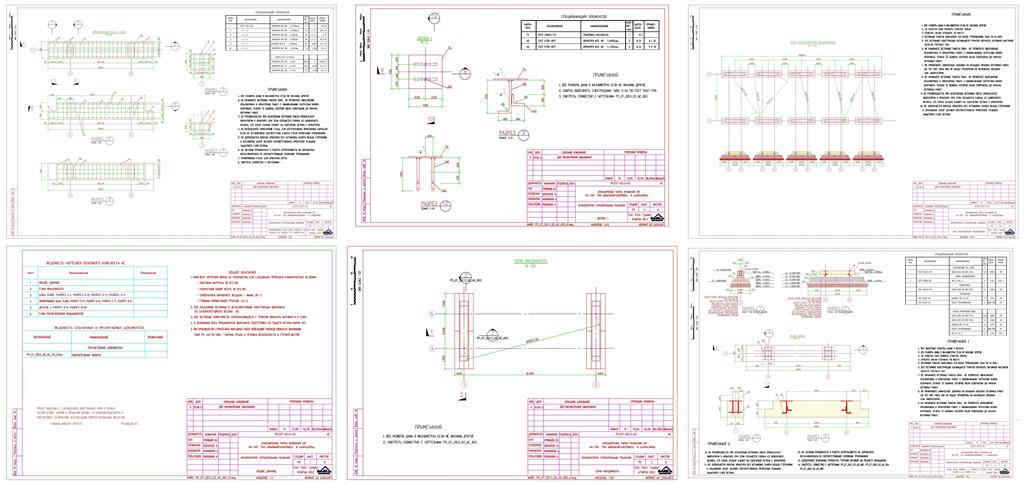

ОБЩИЕ ДАННЫЕ. ПЛАН ФУНДАМЕНТА. М.Ж.Б. БЛОК, РАЗРЕЗ 1-1, РАЗРЕЗ 2-2, РАЗРЕЗ 3-3, РАЗРЕЗ 4-4. АРМИРОВАНИЕ М.Ж.Б. БЛОК, РАЗРЕЗ 5-5, РАЗРЕЗ 6-6, РАЗРЕЗ 7-7, РАЗРЕЗ 8-8. ДЕТАЛЬ 1, РАЗРЕЗ 9-9, РАЗРЕЗ 10-10. ПЛАН РАСПОЛОЖЕНИЯ ФУНДАМЕНТОВ.
Софт
AutoCAD 2010
Как открыть?
Содержимое архива
-
РП07-2013-03
-
АС
-
РП_07_2013_03_АС_004.dwg
-
РП_07_2013_03_АС_001.dwg
-
РП_07_2013_03_АС_003.dwg
-
РП_07_2013_03_АС_002.dwg
-
РП_07_2013_03_АС_006.dwg
-
РП_07_2013_03_АС_005.dwg
-
-
