Генплан Строительство площадки по приему и переработке ТБО и хозяйствнно-бытовых сточных вод

1. Строительство площадки по приему и переработке ТБО и
хозяйствнно-бытовых сточных вод
2. Проектом предусмотрено разделение участка на производственную и вспомогательную зоны.
В производственной зоне участка размещаются:
- карта испарения очищенной воды;
- карта приема и сортировки ТБО
- карта временного хранения пиролизных остатков (золы)
3.6 Во вспомогательной зоне:
- модульное здание офиса-операторной
- модульное здание для обогрева рабочих
- площадкa с навесом для стоянки спецмашин и механизмов;
- гараж для грузового автотранспорта
- склад топливо - смазочных материалов;
- склад для хранения материалов, предназначенных для устройства водонепроницаемых покрытий при консервации карт;
- резерв грунта и инертных материалов перекрывающих слоев карт;
- котельную со складом топлива;
- сооружение для чистки, мойки и обезвреживания спецмашин и контейнеров;
- автомобильные весы;
- контрольно-пропускной пункт.
- комплектная подстанция КТП
- пожарный щит
- ящик с пес
- дизельная электростанция, 100 кВт
ком
- автомойка переносная
4. При разработке котлована необходимо учесть слои покрытия ниже отметки карт.
5. Подготовленное основание карт, перед устройством экрана должно иметь несущую способность не менее 0.1 МПа ( 1.0 кг/см2).
6. Строительство экрана карт необходимо вести в сухую погоду и, как правило, при положи-тельной температуре.
7. При поведении земляных работ необходимо составление актов на скрытые земляные работы.
9. Участок полигона огораживается забором из сетки "рабицы" , h= 2.4 м.
10. Подъездная дорога принята с щебеночным покрытием, а кольцевая грунтовое покрытие.
11. Перед началом строительства производится рекультивация грунтa снимается на 0,2м и складируется на период строительства, затем импользуется при блаугоустройстве и озеленении территории
12. Генпланом предусматривается озеленение , в целях улучшения экологических условий. Проектом предусмотренна посадка деревьев по периметру участка полигона в 2 и 1 ряд. Расстояние между деревьями принято не менее 4 -5 м. Расстояние от дерева до проезжей части - 2 м, здания - 5 м.
13. Заполненные отходами карты разравниваются и уплотняются Проектом предусмотренна посадка деревьев по периметру участка полигона .
14. Заполненные отходами карты разравниваются и уплотняются
15. Сооружения для чистки, мойки и обезвреживания спецмашин и контейнеров должны быть расположены на выезде из производственной зоны полигона.
16. План организации рельефа разработан на топоснове масштаба 1:1000 в пределах границ отведённого земельного участка.
Проектируемый участок имеет естественный уклон, и используемый для отвода дождевых и талых вод с участка, перепад на отметках 235.0 и 232,0.
17. Данный проект разработан на основаниии указаний и норм СНиП РК 1.04-15-2002 " Поли-гоны для твердых бытовых отходов " и СНиП РК 1. 04-14-2003 " Полигоны по обезврежива-нию промышленных отходов. Основные положения по проектированию. "

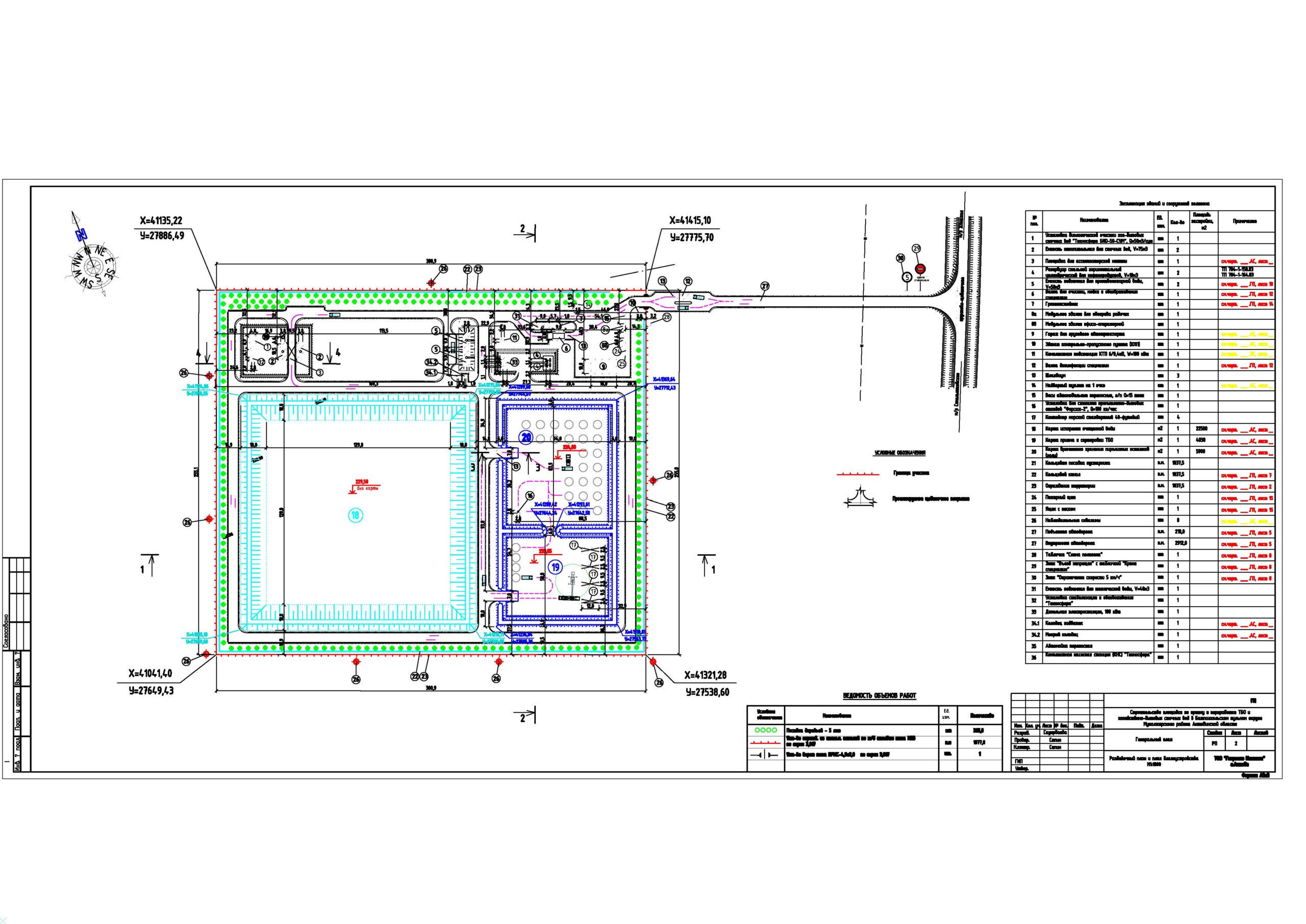

Состав: Генеральный план площадки по приему и переработке ТБО и хозяйствнно-бытовых сточных вод. Расположение карт и прудов испарителей , карт по приема и сортировки ТБО, вертикальная планировка, грязеотстойник, ящик для песка, Язык документа

Софт: AutoCAD 2007-2013

Файлы:

Каталог / Строительство / Генплан Строительство площадки по приему и переработке ТБО и хозяйствнно-бытовых сточных вод

Генплан-Жанажол от 13.08.15.dwg
