Деревянная игрушка из фанеры Маяк

153

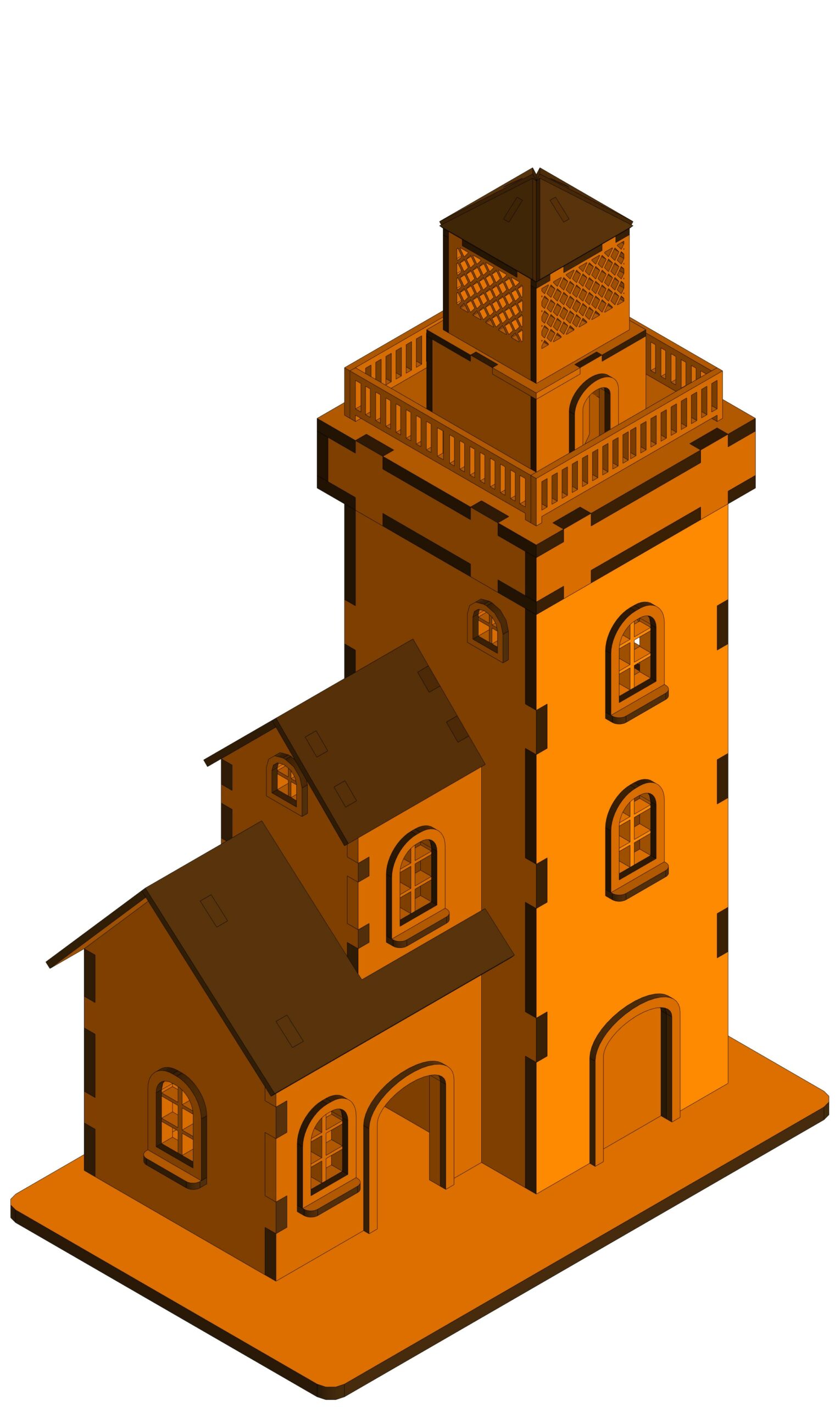

3D сборка и деталировка. Детский конструктор-"Маяк" Выполнен в программе Компас 3Dv20. Масштаб 1:1 (высота 296 мм). В ходе проектирования применялось твердотельное моделирование.

3D Модели игрушка Конструктор маяк

Автор

Иван Чубуков

Дата

22.10.2022

Язык

Русский

Состав

3D сборка , детали, комплект чертежей

Софт

КОМПАС-3D 20 Как открыть?

Содержимое архива

Модель Маяк и чертежи
