Гантеля (Pmin/max = 2,5/22,5 кг)

1876

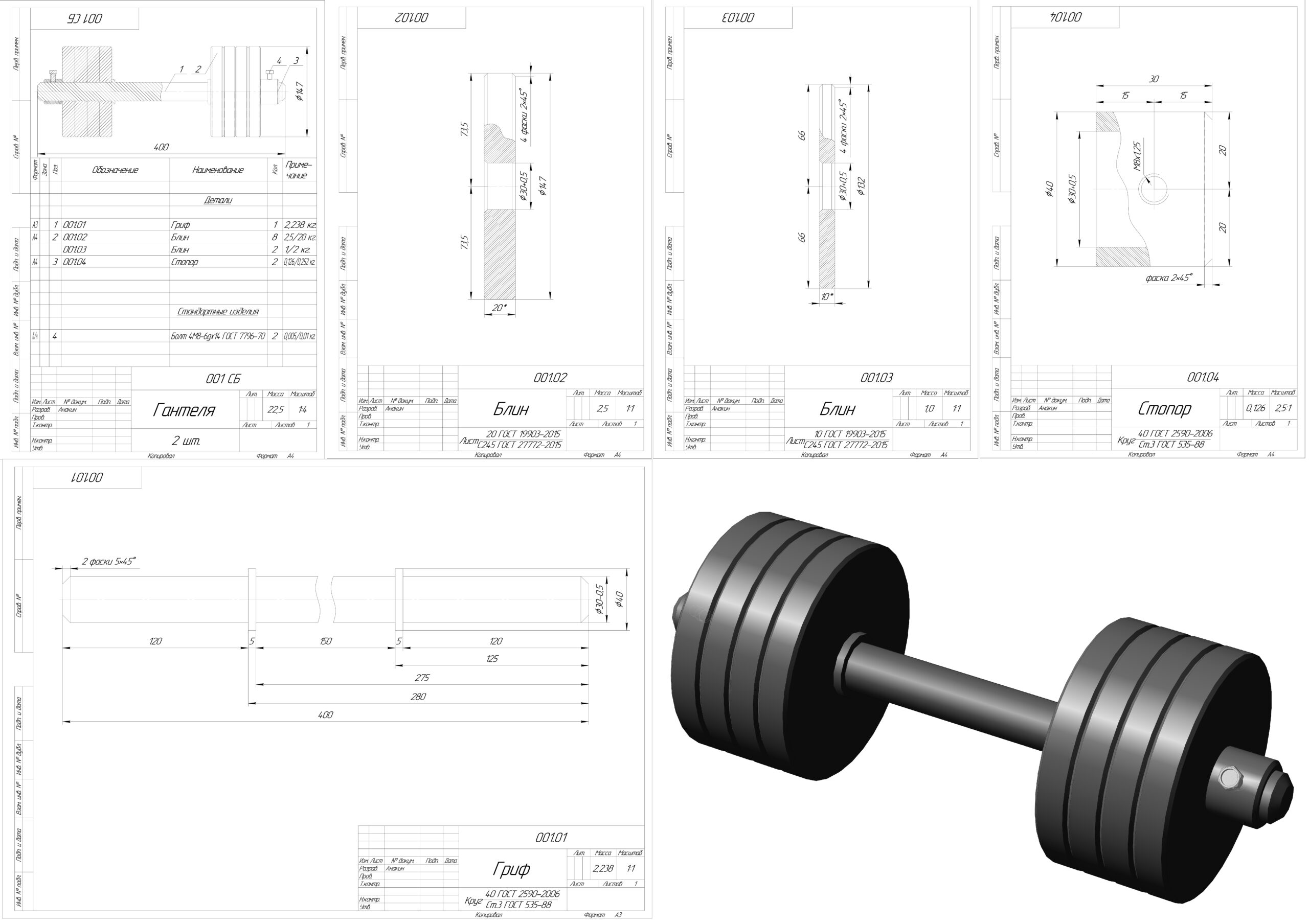

Разработка содержит:
-Сборочную модель, включающую в себя детали грифа (2,238 кг.), блины (по 2,5 кг.), блины (по 1,0 кг.), стопора (по 0,126 кг.) для фиксации блинов на грифе, болты М8 по ГОСТ 7796-70 для фиксации стопора;
-Франменты блинов с допуском (5 мм.) на рез, для загрузки в ЧПУ (Станок плазменной резки);
-Деталировочные чертежи для окончательной обработки блинов, изготовления грифа и стопоров на токарном станке.

3D Модели гантеля гиря

Автор

Сергей Анакин

Дата

10.05.2018

Язык

Русский

Состав

3D сборка, деталировочные чертежи, фрагменты для загрузки в ЧПУ

Софт

КОМПАС-3D 17.1 Как открыть?

Содержимое архива

Гантеля
- Блин (1 кг.).frw
- 001.02 _ Блин.cdw
- Блин (2,5 кг.).m3d
- 001.01 _ Гриф.cdw
- 001.03 _ Блин.cdw
- Стопор (0,126 кг.).m3d
- 001 СБ _ Гантеля.cdw
- Блин (2,5 кг.).frw
- Блин (1 кг.).m3d
- Гриф (2.238 кг.).m3d
- Гантеля.a3d
- 001.04 _ Стопор.cdw
