Гантеля разборная на 8 кг

Гантеля разборная 8 кг (max 12,7 кг )

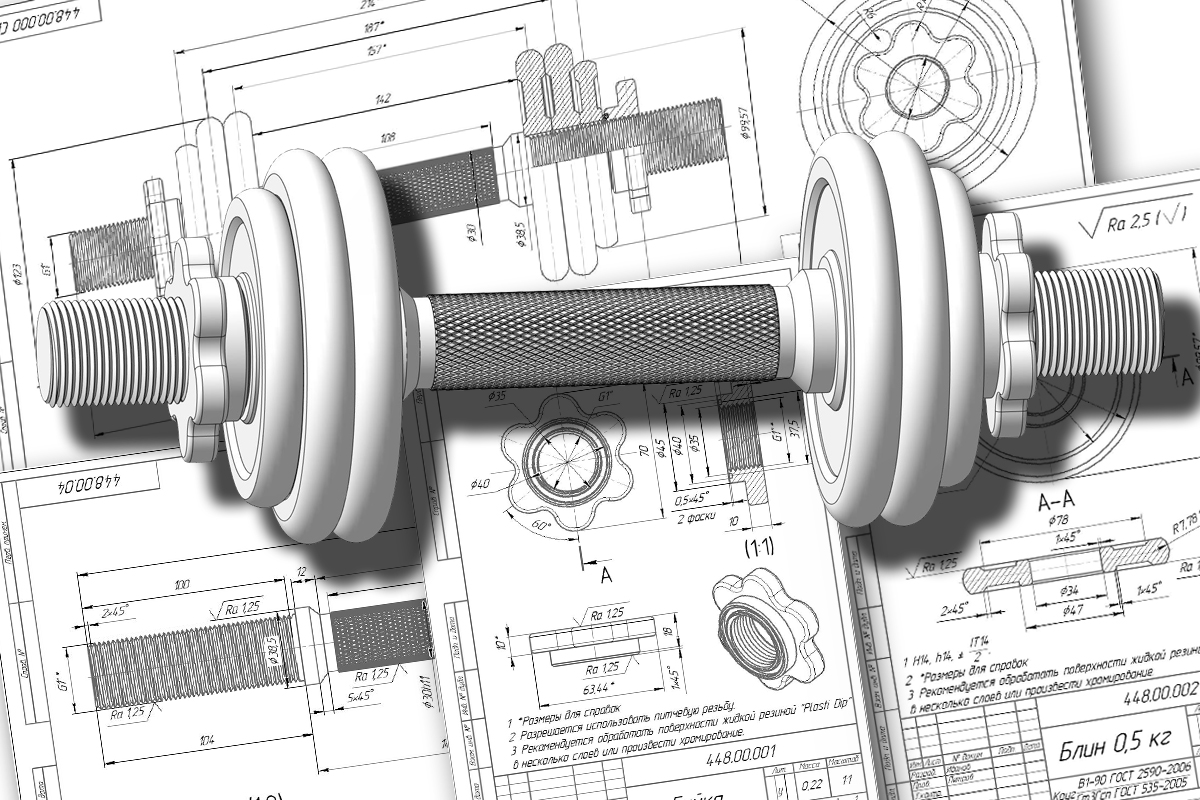

Сборка содержит как 2D чертежи деталей так и 3D сборку разборной гантели:
- рукоять (2,2 кг)
- блин (4х1 кг и 2х0,5 кг)
- прижимная гайка (2х0,22 кг)

Состав: 3D сборка разборной гантели + 2D чертежи деталей

Софт: КОМПАС-3D v17.1

Файлы:

2D/

2D/448.00.002 - Блин 0,5 кг.cdw

2D/448.00.000 - Гантеля.cdw

2D/448.00.03 - Блин 1 кг.cdw

2D/448.00.001 - Гайка.cdw

2D/448.00.04 - Рукоять.cdw

3D/

3D/448.00.002 - Блин 0,5 кг.m3d

3D/448.00.001 - Гайка.m3d

3D/448.00.04 - Рукоять.m3d

3D/!448.00.000 СБ - Гантеля.a3d

3D/448.00.03 - Блин 1 кг.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Гантель разборная 7 кг

Рейтинг: 20

Софт: SolidWorks 2011

Гантель 10 кг

Софт: SolidWorks 2013

Состав: 3D сборка, чертеж, рендер

105

631

Гантеля разборная до 19 кг

Гантель разборная 10 кг

2 комментария

Вверх Вниз

GRIZZLY71

2019-06-06 в 13:37 ⋅

Какая резьба на грифе гантелей? Прямоугольная или метрическая?

SanD_D

2019-06-06 в 16:55 ⋅

Как в 3D, так и чертеж в 2D на грифе гантелей и гайках резьба трубная цилиндрическая G1".
Однако никто Вам не помешает сделать при желании резьбу метрическую М33 (или М36) с крупным шагом, т.к. исходники при скачивании у вас в руках!
