Качели детские одноместные, предназначены для организации досуга детей до 14 лет.
Особенности: легкосборная конструкция, плавность качания, нет заостренных деталей,
Технические характеристики:
Масса: 110 кг ;
Максимально допустимая нагрузка: 100 кг;
Габаритные размеры (ДхШхВ): 1,9х1,9х2,2 м;
Занимаемая площадь: 3,6 м2;
Способ установки: а) на площадке без заглубления в грунт
б) на открытой местности с заглублением в грунт (закапывание и/или бетонирование);
Монтаж: а) на болтовых соединениях с/без сварки по месту монтажа.
- Главная -
- Чертежи -
- Строительство -
- Игровое оборудование, тренажеры, спорт -
- Качели детские одноместные
Качели детские одноместные
0
4
467
0
0
200
Автор
Peter
Goldmark
Дата
11.03.2021
Язык
Русский
Состав

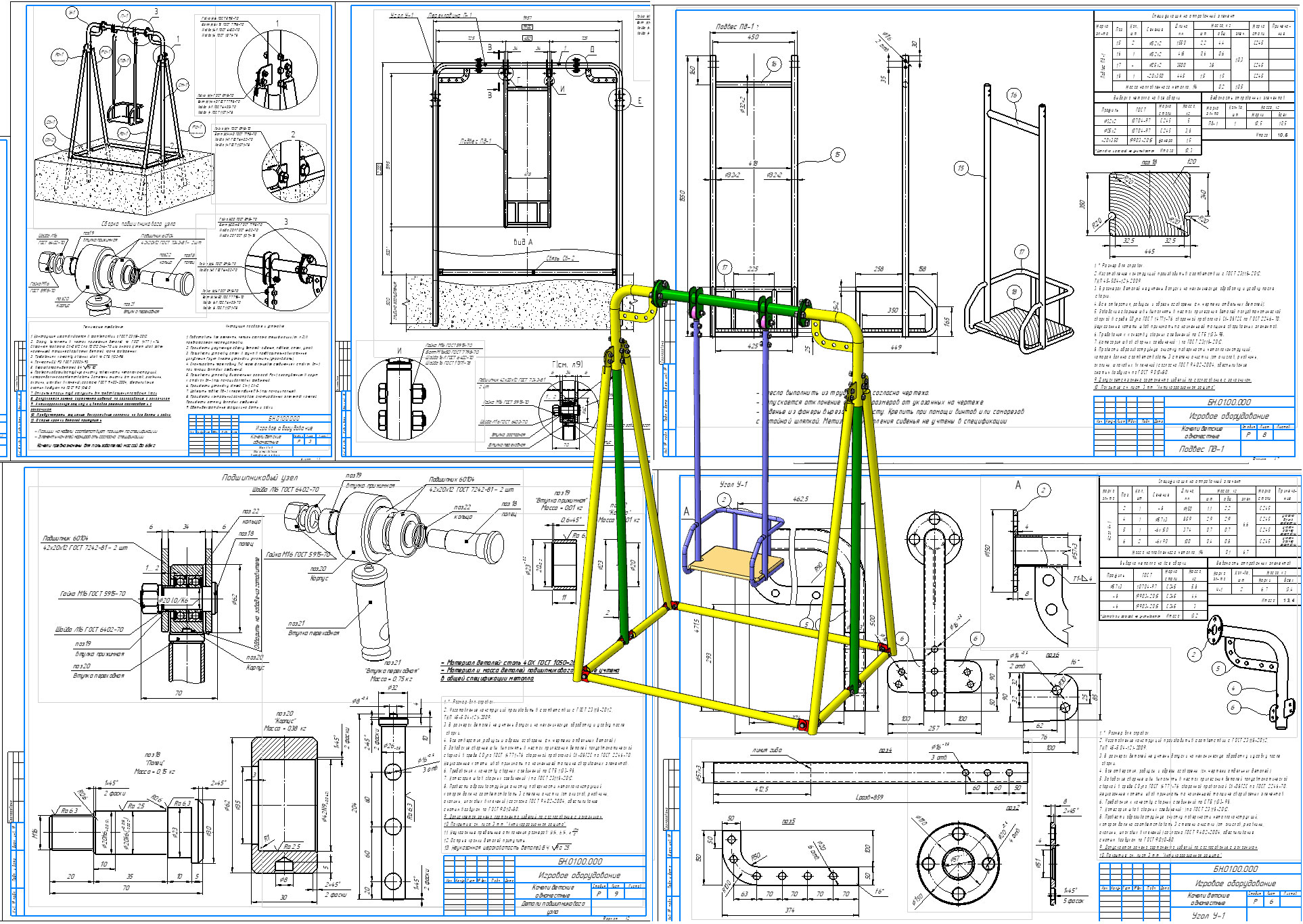

Сборочный чертеж, деталировка, 3D модель
Софт
КОМПАС-3D 17.1
Как открыть?
Содержимое архива
-
Качели детские одноместные
-
БН.01.00.000 # Качели детские одноместные.cdw
-
3D
-
поз.18.m3d
-
поз.12.m3d
-
Ст-1.a3d
-
поз.21.m3d
-
Рс-1.a3d
-
Проушина.m3d
-
Washer 11371n_gost_ ©Ў A.16 ѓЋ‘’ 11371-78.m3d
-
поз.8.m3d
-
Шайба уплотнительная.m3d
-
поз.5.m3d
-
Труба 32х3,2.m3d
-
Стойка V образная.m3d
-
Труба перекладина.m3d
-
поз.11.m3d
-
поз.22.m3d
-
Вкладыш.m3d
-
поз.19.m3d
-
поз.4.m3d
-
труба под сиденье.m3d
-
Упор У-1.a3d
-
поз.9.m3d
-
Hex Nut 5927_gost_ѓ ©Є M16 ѓЋ‘’ 5927-70.m3d
-
Сиденье качелей.m3d
-
Труба передняя.m3d
-
поз.6.m3d
-
Вутлка.m3d
-
поз.7.m3d
-
поз.13.m3d
-
Труба Г образная.m3d
-
Ось.m3d
-
поз.20.m3d
-
поз.3.m3d
-
Св-1.a3d
-
поз.10.m3d
-
Труба задняя.m3d
-
Качели 4.000.a3d
-
Перекладина П-1.a3d
-
Пластина нижняя.m3d
-
Сборка качалки.a3d
-
Св-2.a3d
-
Подшипниковый узел.a3d
-
! СБ КАЧЕЛИ.a3d
-
Поз.1.m3d
-
Пластина вставка.m3d
-
Корпус под подшипник.m3d
-
поз.2.m3d
-
Труба для жескости.m3d
-
Палец.m3d
-
-
-
