Детский комплекс предназначен для физического развития и улучшения координации движений.
Выполнен из шлифованной фанеры толщиной 12 мм и нагелей диаметром 28 мм.
В комплекте есть все необходимые чертежи, включая DXF для раскроя на ЧПУ.
- Главная -
- Чертежи -
- Строительство -
- Игровое оборудование, тренажеры, спорт -
- Комплекс детский Горка со скалодромом
Комплекс детский Горка со скалодромом
0
0
7
0
0
20
Сообщить о проблеме
Автор
Илья Багаев
Дата
20.05.2026
Язык
Русский
Состав
3D сборка и модели, сборочные чертежи и деталировка, спецификации, DXF чертежи для раскроя
Софт
КОМПАС-3D 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
-

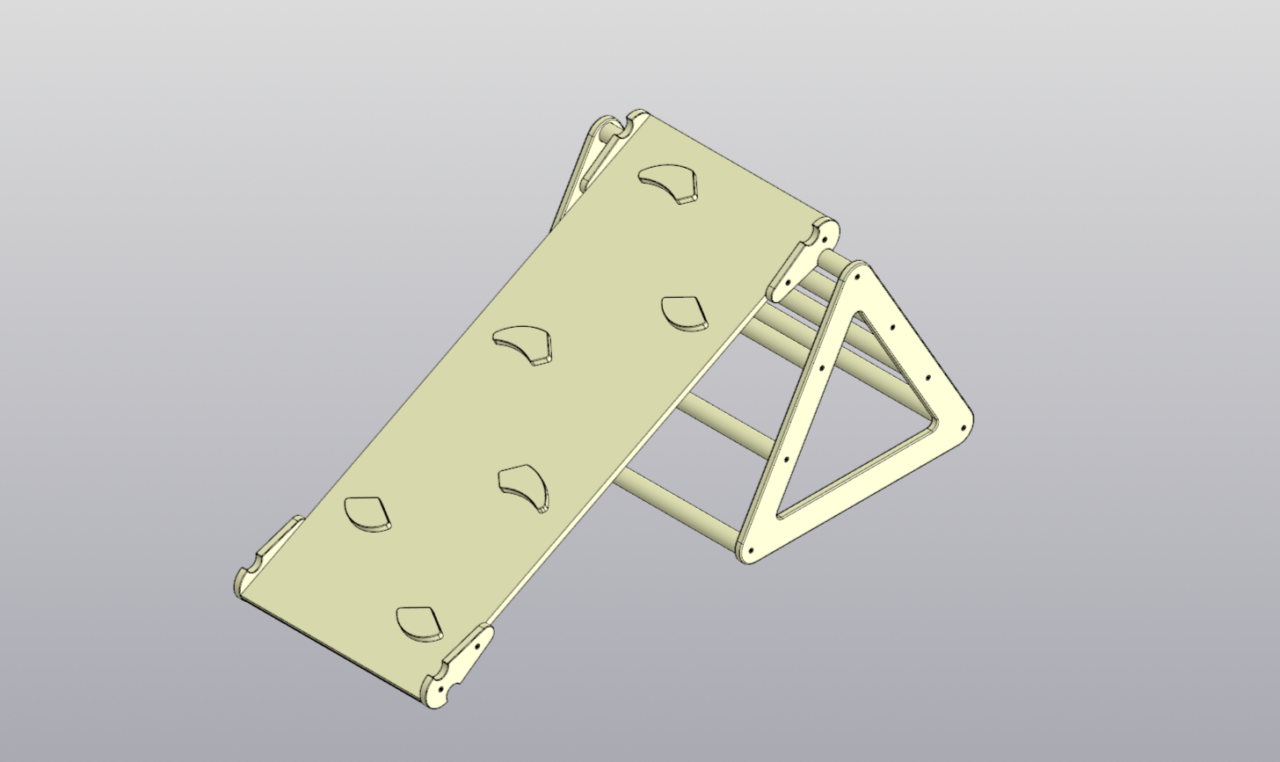

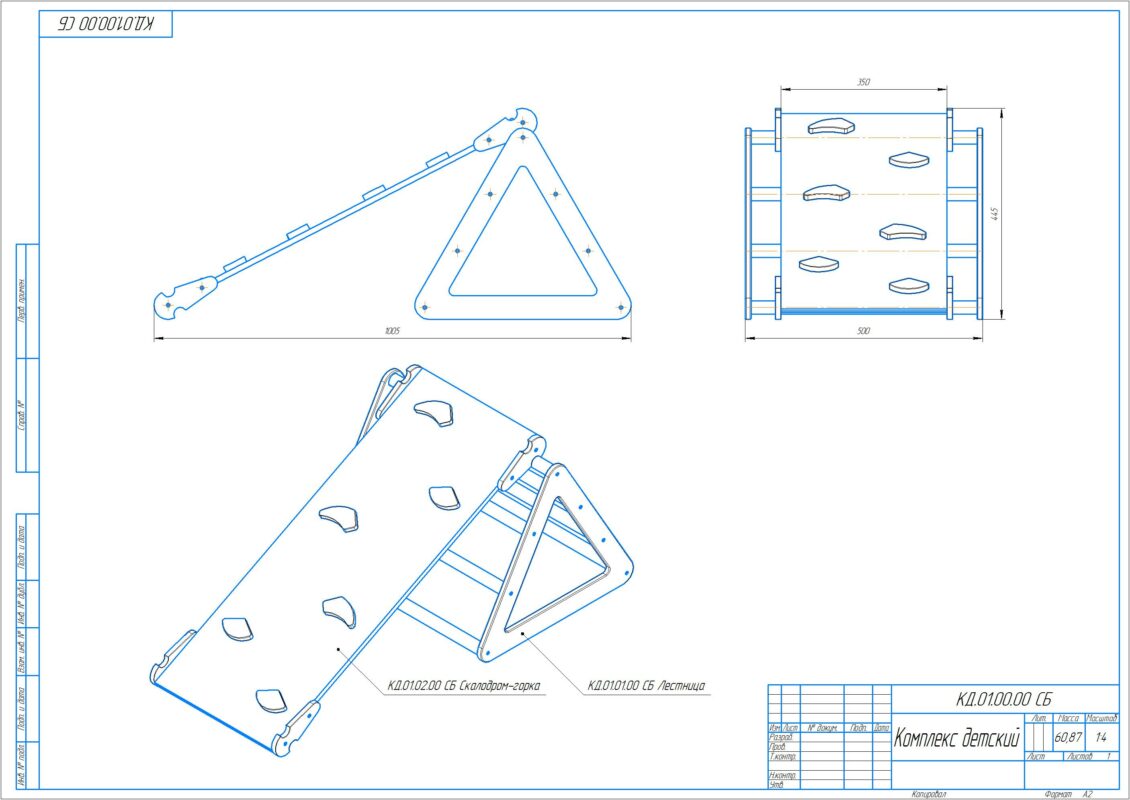

КД.01.00.00 СБ Комплекс детский.a3d
-
КД.01.00.00 СБ Комплекс детский.cdw
-
КД.01.00.00 СБ Комплекс детский.jpg
-
КД.01.00.00 СБ Комплекс детский.pdf
-
КД.01.00.00 СБ Комплекс детский.png
-
КД.01.00.00 СБ Комплекс детский.stp
-

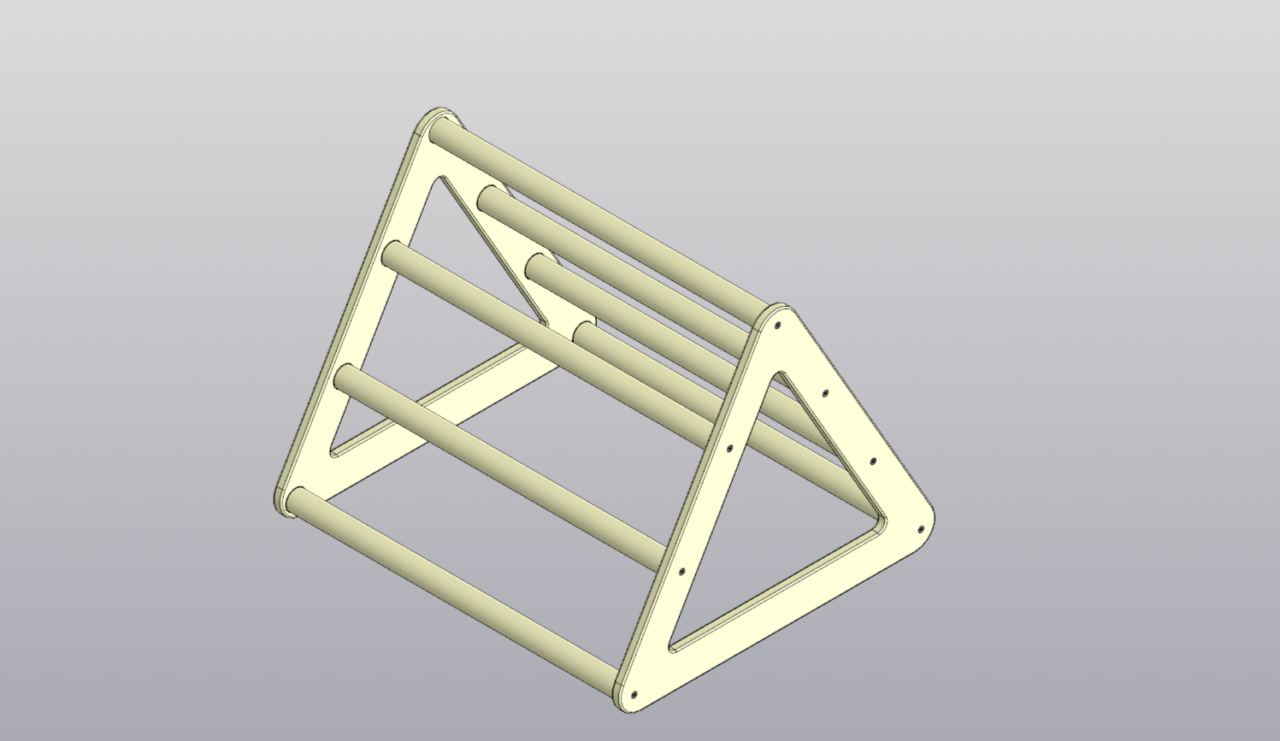

КД.01.01.00 СБ Лестница.a3d
-
КД.01.01.00 СБ Лестница.cdw
-
КД.01.01.00 СБ Лестница.pdf
-
КД.01.01.00 СБ Лестница.png
-
КД.01.01.00 СБ Лестница Спецификация.pdf
-
КД.01.01.00 СБ Лестница Спецификация.spw
-
КД.01.01.01 Нагель.cdw
-
КД.01.01.01 Нагель.m3d
-
КД.01.01.01 Нагель.pdf
-
КД.01.01.02 Треугольник.cdw
-
КД.01.01.02 Треугольник.dxf
-
КД.01.01.02 Треугольник.m3d
-
КД.01.01.02 Треугольник.pdf
-

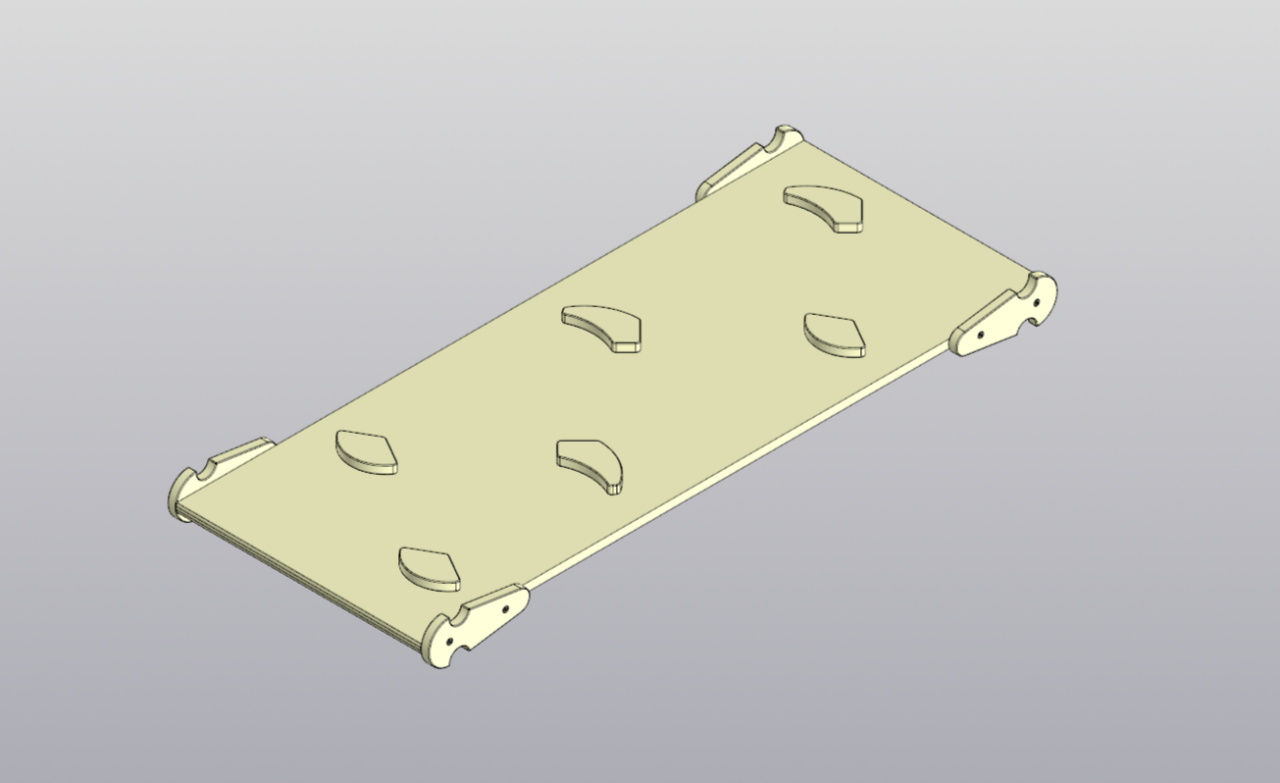

КД.01.02.00 СБ Скалодром-горка.a3d
-
КД.01.02.00 СБ Скалодром-горка.cdw
-
КД.01.02.00 СБ Скалодром-горка.pdf
-
КД.01.02.00 СБ Скалодром-горка.png
-
КД.01.02.00 СБ Скалодром-горка Спецификация.pdf
-
КД.01.02.00 СБ Скалодром-горка Спецификация.spw
-
КД.01.02.01 Выступ полукруглый.cdw
-
КД.01.02.01 Выступ полукруглый.dxf
-
КД.01.02.01 Выступ полукруглый.m3d
-
КД.01.02.01 Выступ полукруглый.pdf
-
КД.01.02.02 Выступ фигурный.cdw
-
КД.01.02.02 Выступ фигурный.dxf
-
КД.01.02.02 Выступ фигурный.m3d
-
КД.01.02.02 Выступ фигурный.pdf
-
КД.01.02.03 Зацеп.cdw
-
КД.01.02.03 Зацеп.dxf
-
КД.01.02.03 Зацеп.m3d
-
КД.01.02.03 Зацеп.pdf
-
КД.01.02.04 Лист.cdw
-
КД.01.02.04 Лист.m3d
-
КД.01.02.04 Лист.pdf
-
Комплекс детский Горка со скалодромом.png
-
Конфирмат 5х50 мм.m3d
-

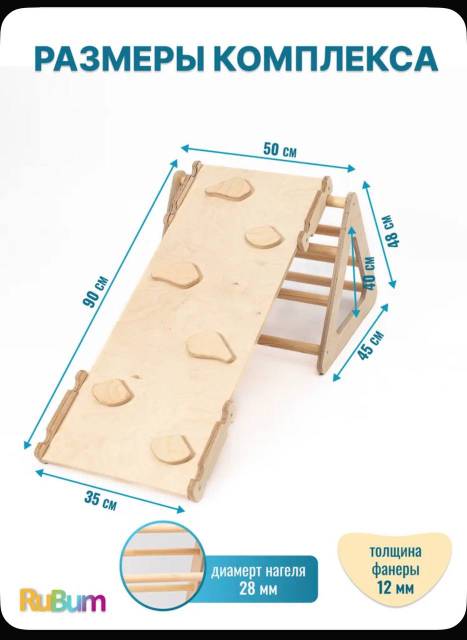

Размеры комплекса.jpg
-
