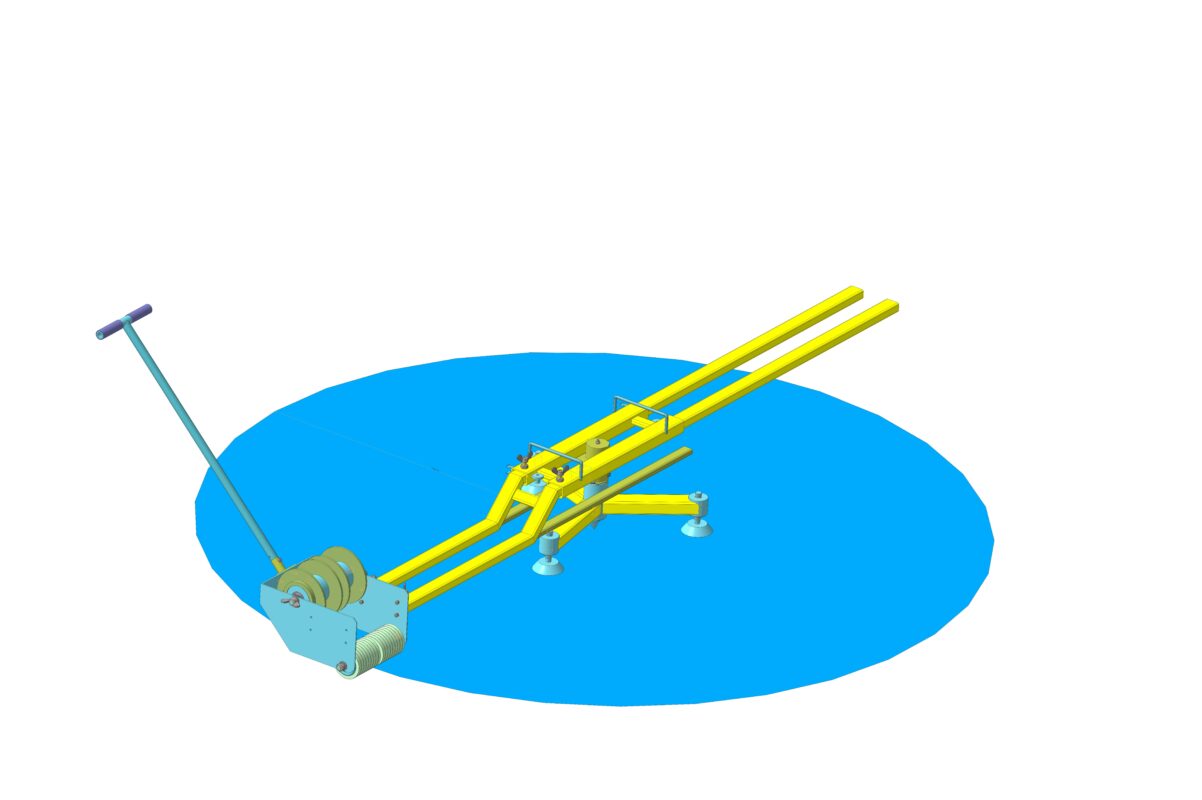

Кругоразметчик предназначен для выполнения работ по разметке спортивных,игровых площадок и полей,нанесения круговых и прямых линий с обрамлением их скотчем малярным для последующего нанесения краски или белил.

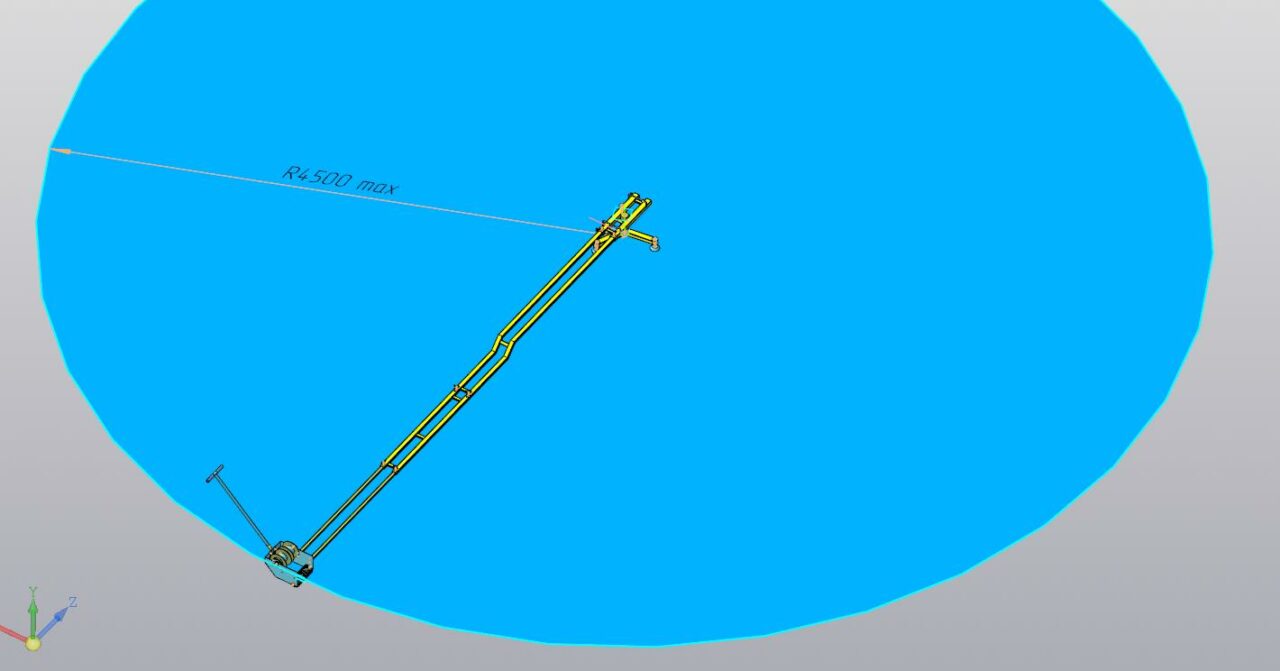

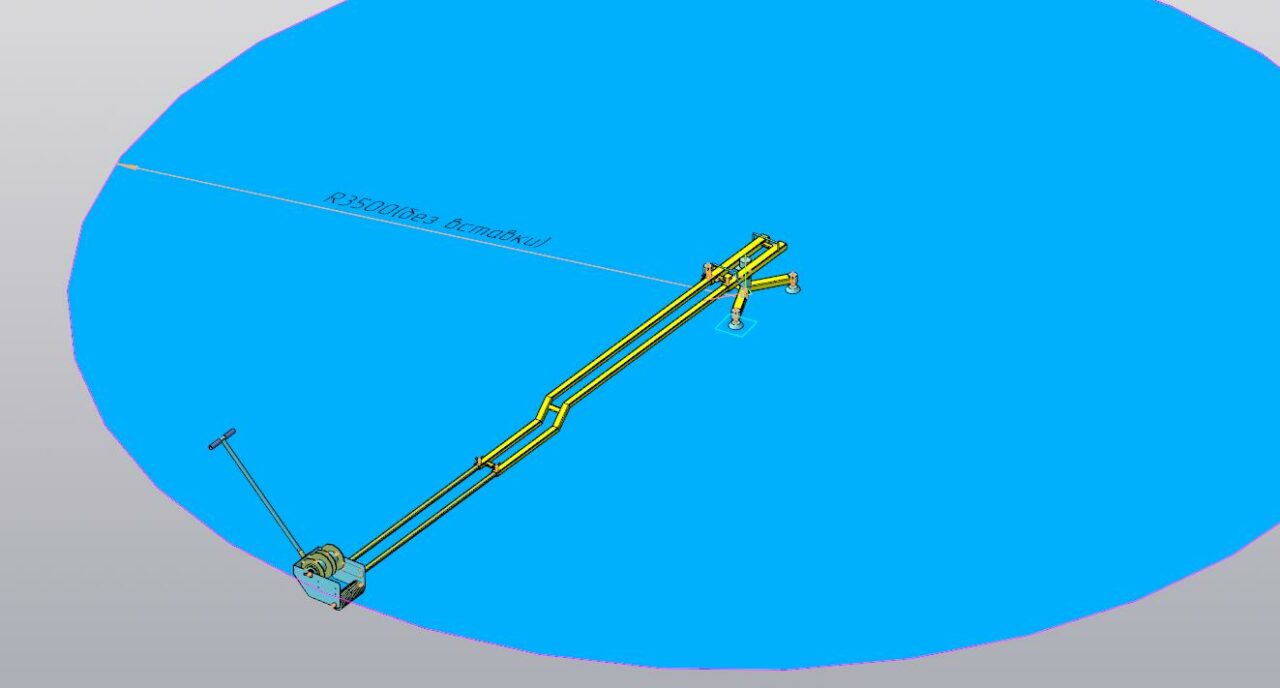

Минимальный радиус 1м,максимальный-4,5м(с доп.вставкой)
Вес изделия 37 кг. Максимальный размер -4,9м;минимальный -2,3м.При перевозке разбирается на три основные части:
-нижняя опора,-верхняя опора(телескопическая,в сложеном положении -2,05 м) и корпус с рукояткой.
