Стойка для жима штанги лежа со скамьей

4046

Стойки отдельно стоящие регулируемые по высоте. Скамья отдельная, с регулировкой уклона.

жим лежа жим под наклоном скамья для жима лежа спорт зал дома спорт зал своими руками. спорт зал.

Автор

Алексей Мартыненко

Дата

22.02.2020

Язык

Русский

Состав

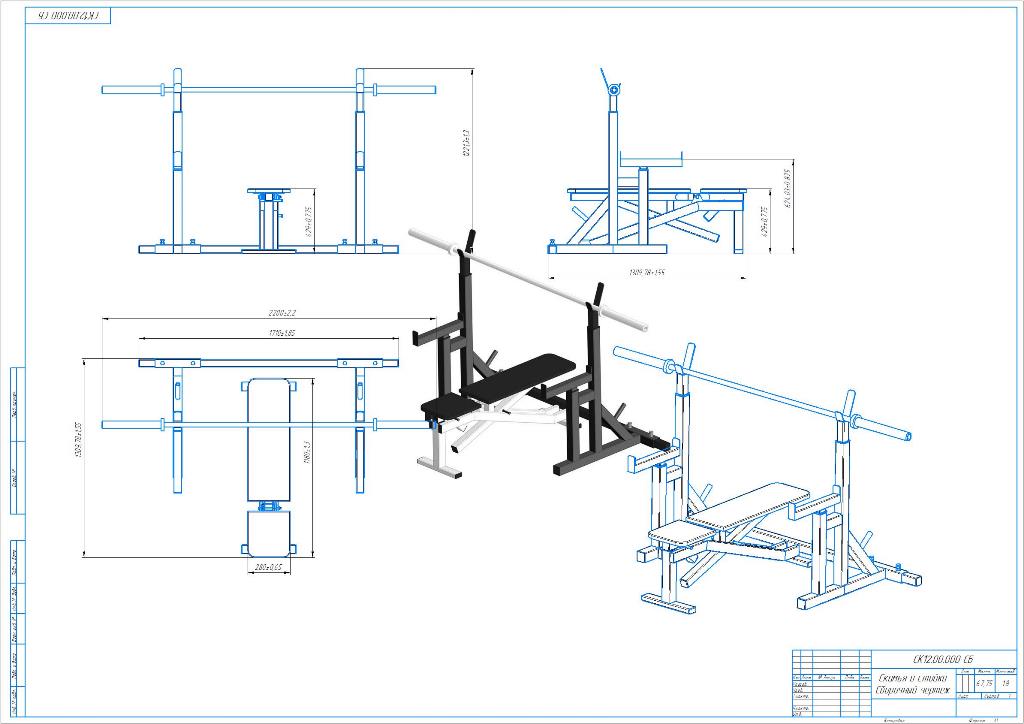

3D Модель, Деталировка , габаритный чертеж, сборочный чертеж подставки, сборочный чертеж скамьи

Софт

КОМПАС-3D 18 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Заглушка 50х50.m3d
  - Заглушка 60х30.m3d
  - Заглушка 60х60.m3d
  - Кронштейн _ СК12.01.101.cdw
  - Лежак большой _ СК12.01.300.cdw
  - Лежак малый _ СК12.01.200.cdw
  - Петля _ СК12.01.301.cdw
  - Пластина _ СК12.01.203.cdw
  - Рама _ СК12.01.100.cdw
  - СК12.01.000.a3d
  - СК12.01.100.a3d
  - СК12.01.101.m3d
  - СК12.01.200.a3d
  - СК12.01.201.m3d
  - СК12.01.202.m3d
  - СК12.01.203.m3d
  - СК12.01.300.a3d
  - СК12.01.301.m3d
  - СК12.01.302.m3d
  - Скамья Сборочный чертеж _ СК12.01.000 СБ.cdw
  - Стопор _ СК12.01.001.cdw
  - Ухо _ СК12.01.201.cdw
- - ПР50-60.m3d
  - Пластина _ СК12.02.101.cdw
  - СК12.02.000.a3d
  - СК12.02.100.a3d
  - СК12.02.101.m3d
  - СК12.02.102.m3d
  - СК12.02.103.m3d
  - СК12.02.104.m3d
  - Стойка в сборе _ СК12.02.000.cdw
  - Стойка каркас _ СК12.02.102.cdw
  - Страховка _ СК12.02.103.cdw
  - Упор для штанги _ СК12.02.100.cdw
- Гриф 28.m3d
- СК12.01.001.m3d
- СК12.02.002.cdw
- Скамья и стойки _ СК12.00.000.a3d
- Скамья и стойки Сборочный чертеж _ СК12.00.000 СБ.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

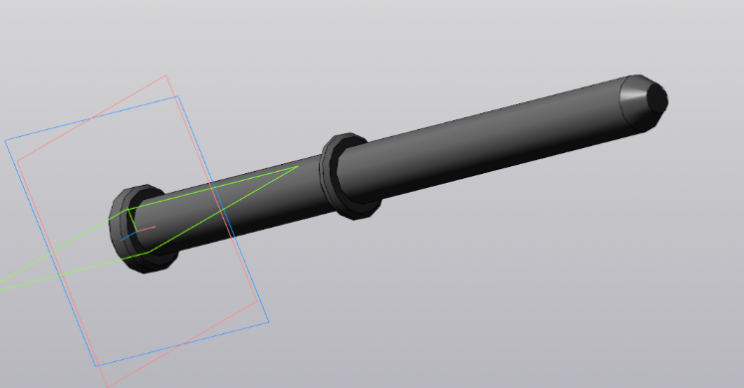

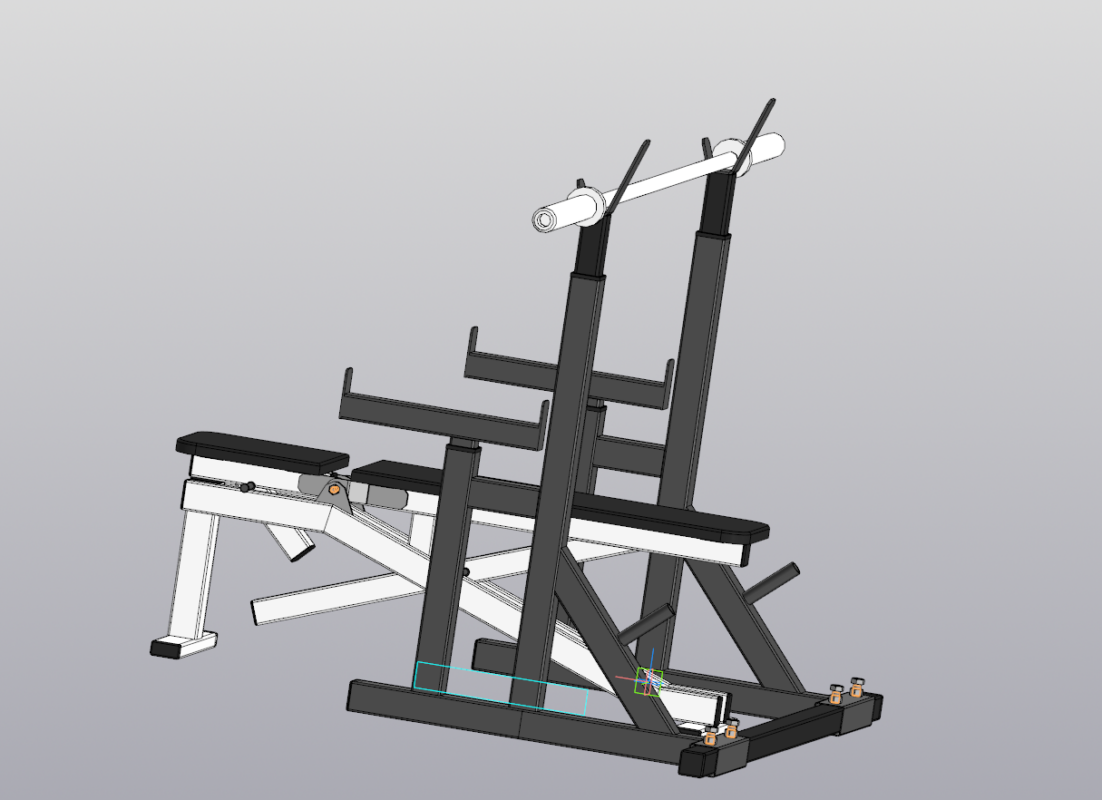

Здравствуйте! У меня возник технический вопрос по поводу регулировки высоты. В составе проекта есть деталь «Стопор», с помощью которого, как я понимаю, должна фиксироваться высота выдвижных стоек. Однако на сборочном чертеже и на доступных 3D-моделях мне не удалось обнаружить ответные отверстия в самих трубах, в которые должен вставляться этот стопор. Подскажите, пожалуйста: В каких конкретно деталях заложены эти отверстия под стопор и их шаг? Если отверстия не предусмотрены в текущих моделях элементов, то на каком расстоянии от края и с каким шагом их необходимо разметить и просверлить при изготовлении? Заранее спасибо за ответ!
