Строительство многофункциональной спортплощадки

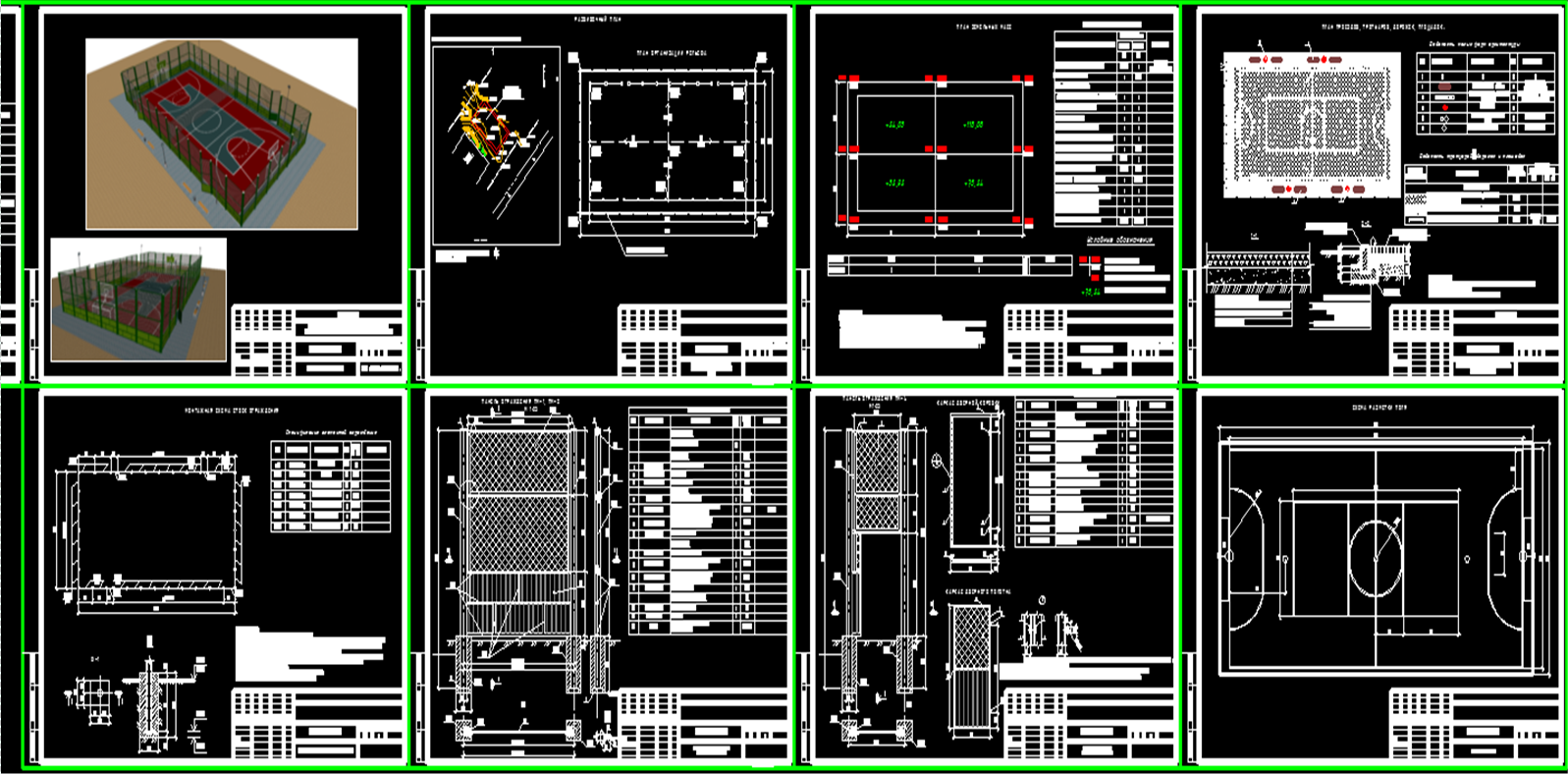

На спортивной площадке предусмотрена зона для подвижных игр, а именно мини футбольное поле, баскетбольная и волейбольная площадка с оборудованием и спортивными снарядами. Территория проектируемого поля по периметру ограждается высотой 4,0м от уровня земли. Ограждение представляет собой коробку размером 18,0х34,0м, предназначенную для занятий баскетболом, мини-футболом, волейболом в летнее время года и хоккеем, фигурным катанием на коньках в зимнее время года. Борта спортплощадки выполнены из стеклопластика толщиной 6мм, высотой 1150мм. Цвет стеклопластика – белый, с глянцевой поверхностью. Сетчатое ограждение высотой 2750 мм, по периметру спортплощадки, выполнено из металлического каркаса (профильная труба сечением 40х25х1,8мм) и оцинкованной сетки «Рабица» 50х50х2,0мм, исключает попадание мяча за пределы поля.
По периметру поля предусмотрена пешеходная дорожка из серой брусчатки 60мм. шириной 2,0м с устройством лавочек для зрителей. Горизонтальная поверхность участка (включая площадки с твердым покрытием, пешеходные дорожки а так же границы между ними) решены без уступов.

Состав: ГП. АС, КМ Язык документа

Софт: AutoCAD 2010
