Душевое ограждение угловое распашное 700х1500х2000

Душевое ограждение угловое распашное 700х1500х2000

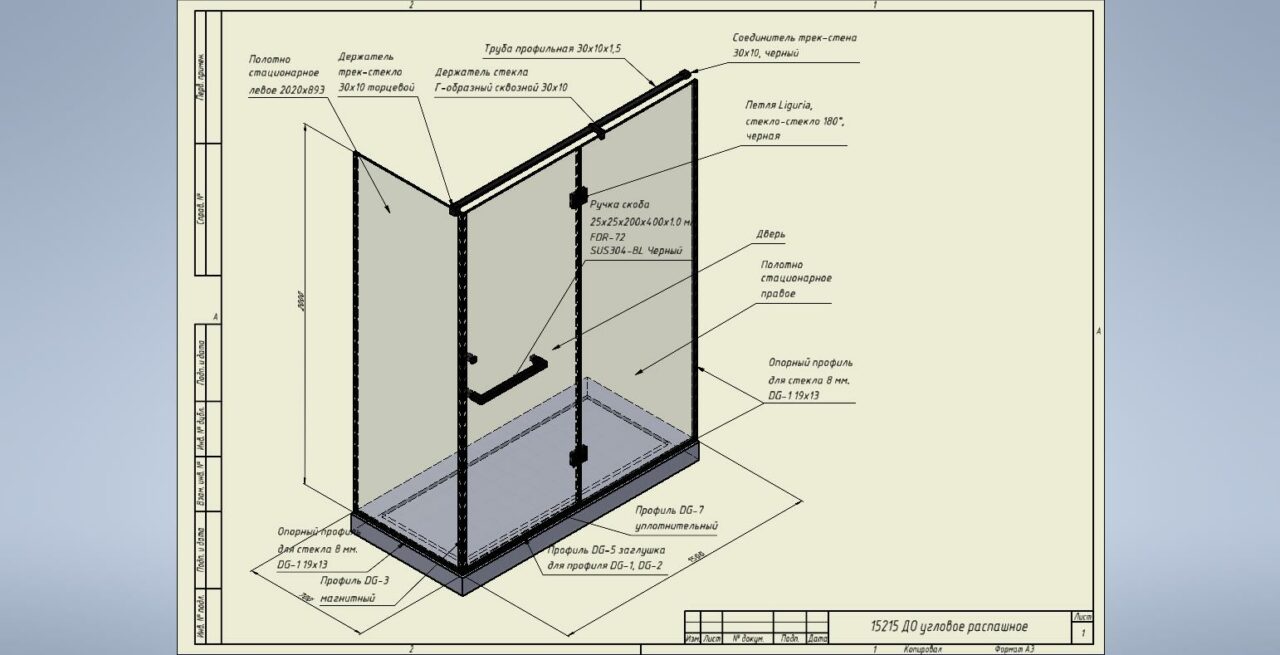

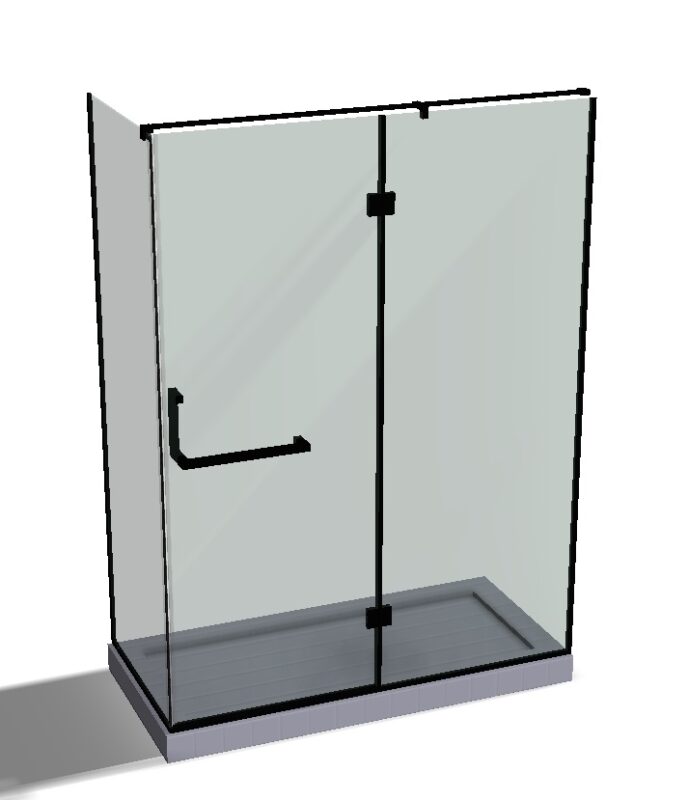

Душевое ограждение из каленого стекла 8 мм спроектировано твердотельным моделированием, модели фурнитуры - габаритные, стекло - с точными размерами и всеми необходимыми отверстиями под петли и ручку-полотенцесушитель. Первый лист - сборочный чертеж с наименованием фурнитуры, второй лист - чертеж стекол для производства. Полотно стационарное левое, полотно стационарное правое, полотно подвижное, петля - 2 шт., опорный профиль для стекла 8 мм, уплотнитель прозрачный, заглушка для опорного профиля, ручка-скоба, держатель трек-стекло, держатель Г-образный, труба профильная 30х10, коннектор

3D Модели душевое ограждение ограждение душа Стеклянное ограждение

Автор

Татьяна Антонова

Дата

05.12.2024

Язык

Русский

Состав

3D Сборка

Софт

Inventor 2017 Как открыть?

Содержимое архива

Workspaces
- Рабочее пространство
  - Держатель стекла Г-образный сквозной 30х10.ipt
  - Держатель трек-стекло 30х10 торцевой, полированный.ipt
  - ЗСС 15215.00 СБ ДО угловое распашное.iam
  - ЗСС 15215.00 СБ ДО угловое распашное.idw
  - Коннектор.ipt
  - Петля Liguria, стекло-стекло 180°, черная матовая.ipt
  - Поддон.ipt
  - Полотно подвижное.ipt
  - Полотно стационарное левое.ipt
  - Полотно стационарное правое.ipt
  - Профиль DG-3 магнитный прозрачный белый 2200 мм. 90.ipt
  - Профиль DG-5 заглушка для профиля DG-1, DG-2.ipt
  - Профиль DG-7 уплотнительный прозрачный белый .ipt
  - Ручка скоба 25x25x200x400х1.0 мм FDR-72 SUS304-BL Черный.ipt
  - Труба профильная 30х10х1,5.ipt
  - №1 Опорный профиль для стекла 8 мм. DG-1 19х13.ipt
  - №2 Опорный профиль для стекла 8 мм. DG-1 19х13.ipt
  - №2 Профиль DG-2 уплотнительный прозрачный белый 2200 мм.ipt
  - №3 Опорный профиль для стекла 8 мм. DG-1 19х13.ipt
