Дверной замок-защёлка СССР

Замок-защёлка производства СССР для межкомнатных дверей с функцией запирания изнутри.

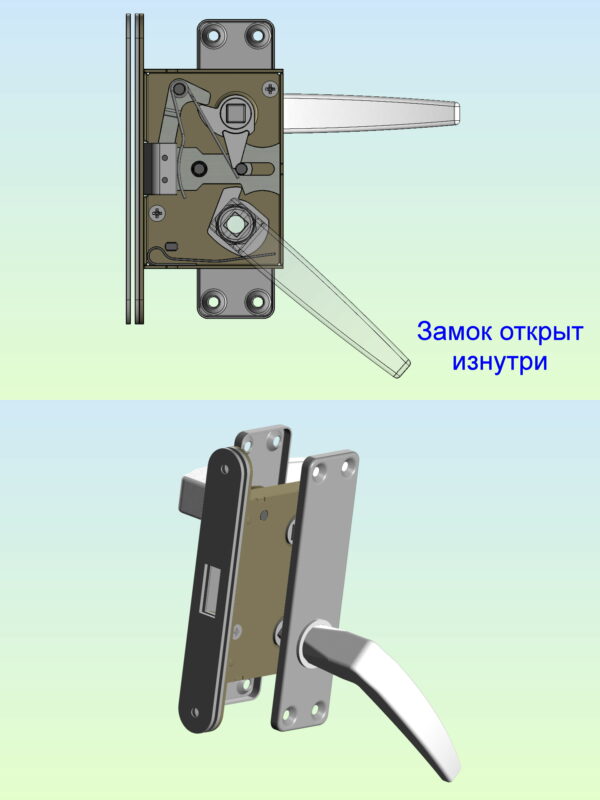

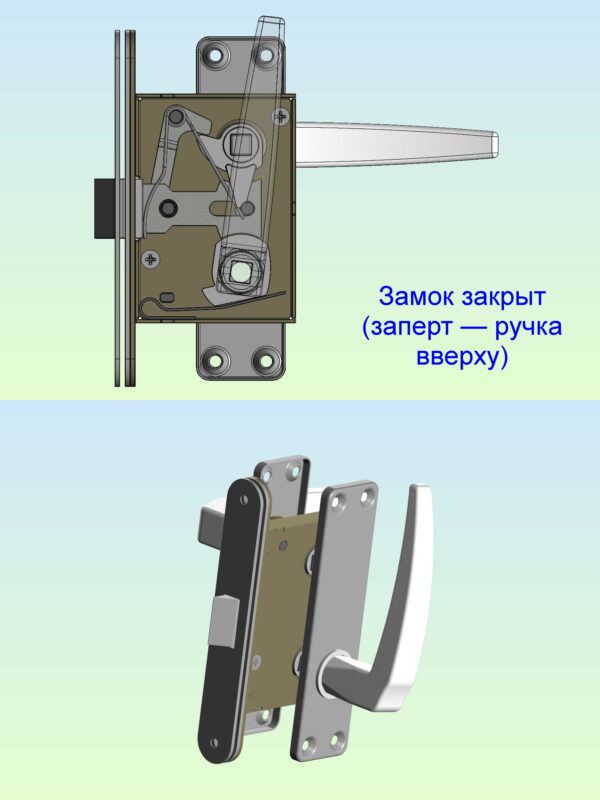

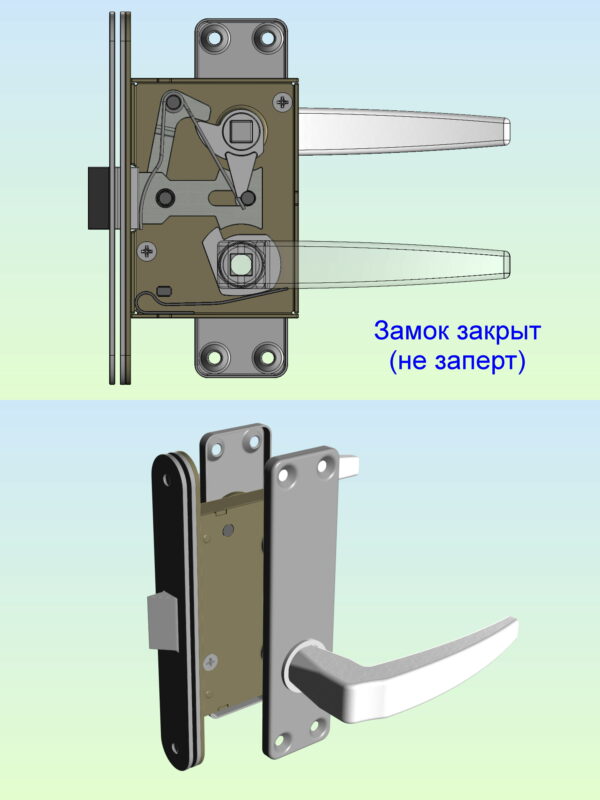

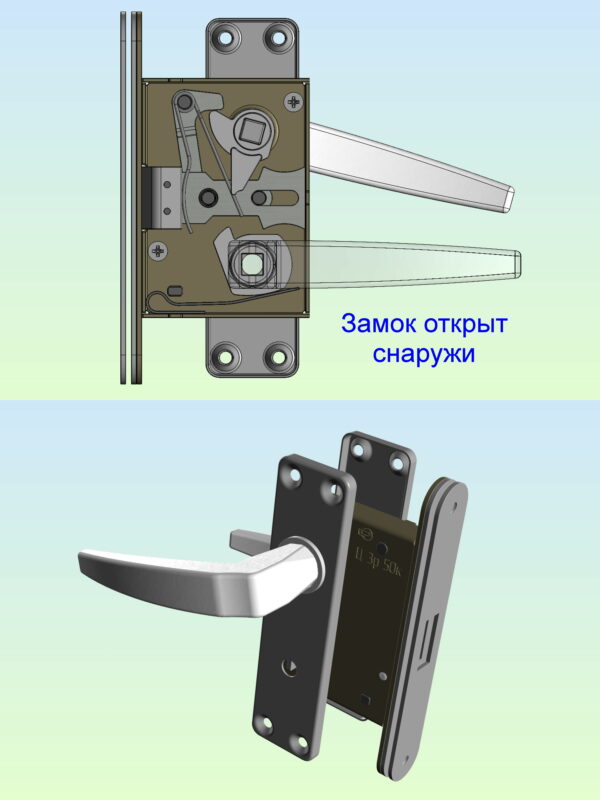

Имеет уникальную конструкцию, не применявшуюся в замках других производителей, и очень удобен в использовании: функция запирания замка реализована при помощи той же ручки, при помощи которой происходит открывание двери. Запирание выполняется поворотом внутренней (нижней) ручки вверх. При этом открывание снаружи блокируется. Открыть замок снаружи при этом можно лишь при помощи аварийного ключа (поставлявшегося в комплекте). Запирание возможно только с одной стороны — изнутри помещения.
Для всех режимов работы используется единый ригель.

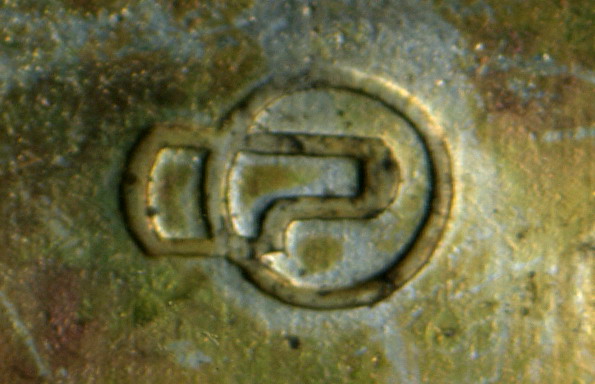

Завод-изготовитель: клеймо не распознано.
Год выпуска: предположительно, 1980-е.

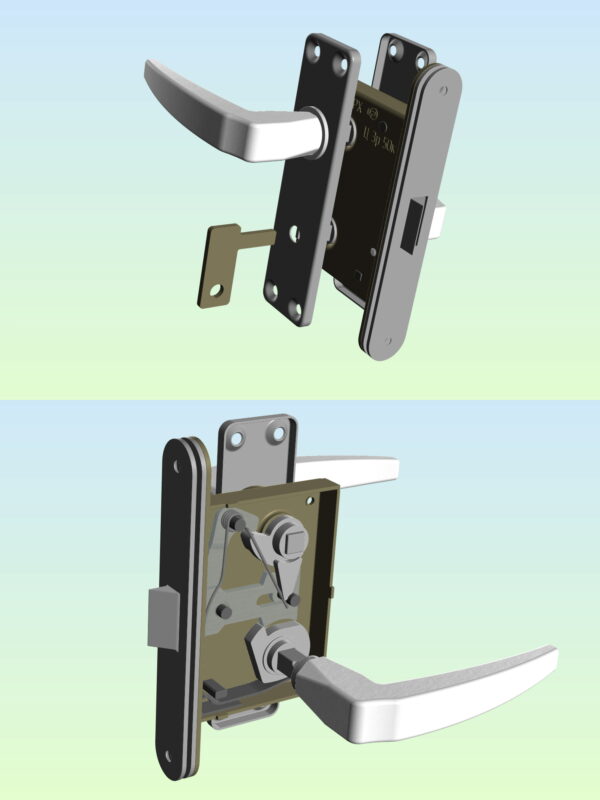

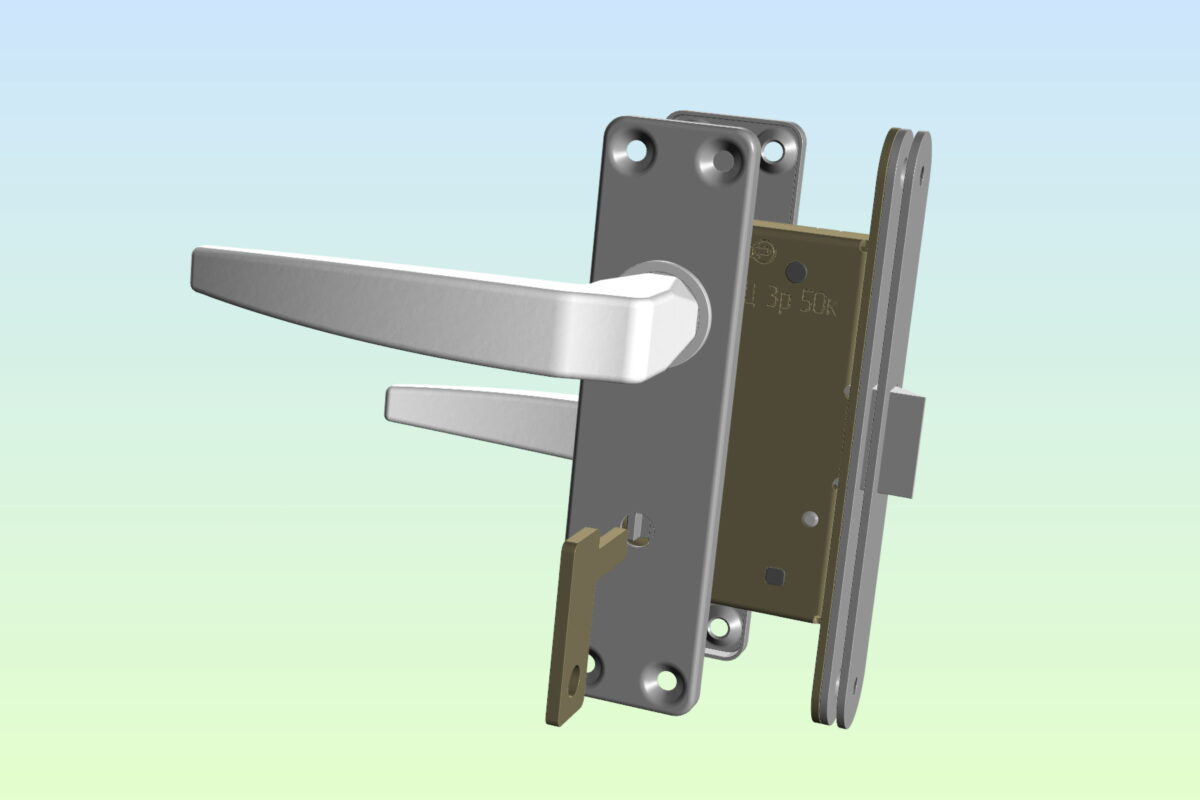

Габаритная 3D-модель (сборка).
Механизм замка представлен.

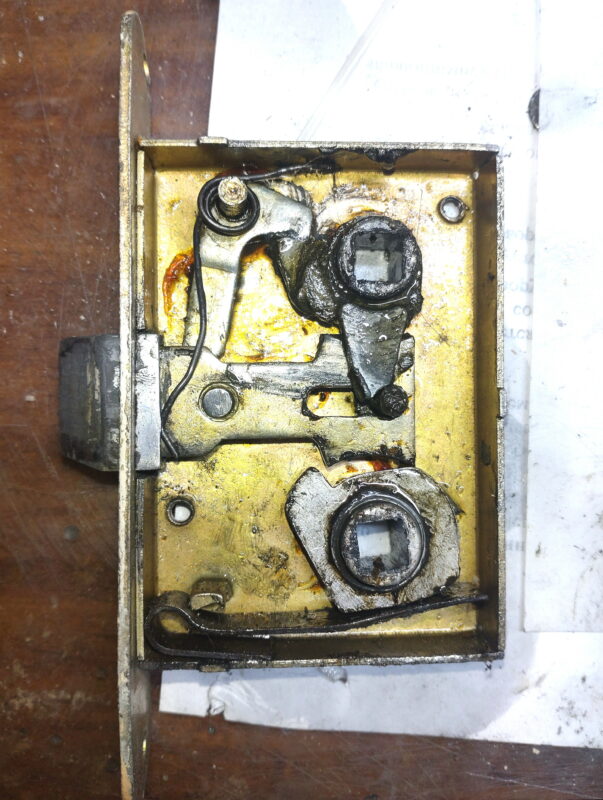

Модель разработана методом обратного инжиниринга. При этом размеры и геометрия деталей были оптимизированы, так как оригинальные элементы были изготовлены с большими погрешностями.
Верхняя пружина и пластиковые втулки ручек не сохранились. Восстанавливались по памяти и геометрии соседних элементов, поэтому могут отличаться от оригинала.
Материалы деталей указаны предположительно.

Состав сборки:
- замок в сборе (сборка):
-- накладка (сталь 2 мм) - 2 шт,
-- ключ (сталь 3 мм),
-- замок (сборка):
--- винт M4x15 потайной крест (сталь) - 2 шт,
--- втулка верхняя (силумин),
--- втулка нижняя (силумин),
--- крышка (сталь 1,5 мм),
--- проставка (сталь 3 мм),
--- пружина верхняя (пружинная сталь, пруток d 1,2 мм),
--- пружина нижняя (пружинная сталь 1 мм),
--- рычаг (сталь 2,5 мм),
--- корпус в сборе (сборка):
---- корпус (сталь 1,5 мм),
---- ограничитель (сталь),
---- ось (сталь),
---- планка (сталь 2 мм),
--- ригель в сборе (сборка):
---- направляющая (сталь),
---- ригель (сталь 3 мм),
---- штифт ригеля (сталь),
---- язычок (силумин),
-- ручки в сборе (сборки: верхняя и нижняя):
--- вал верхний (сталь),
--- вал нижний (сталь),
--- втулка (полиэтилен) - 2 шт,
--- накладка верхней ручки (сталь 1 мм с гальваническим покрытием),
--- накладка нижней ручки (сталь 1 мм с гальваническим покрытием),
--- ручка (силумин с покрытием жидким пластиком белого цвета) - 2 шт,
--- тарелка (сталь 1 мм) - 2 шт,
--- штифт вала (сталь) - 2 шт.
