Инструментальный шкаф 1040х540х1245 мм

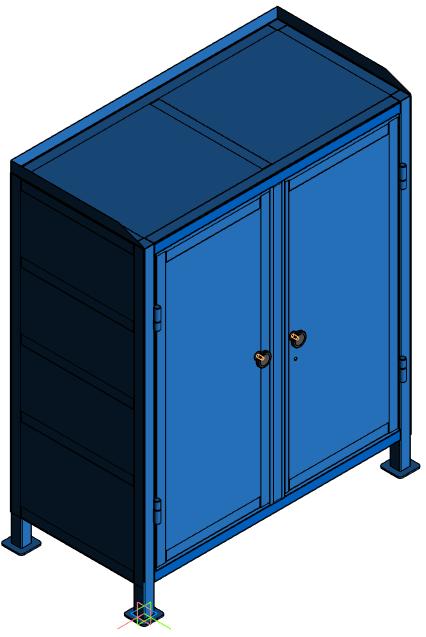

Инструментальный шкаф. Применяется для хранения инструмента, оборудования, метизов. Габаритные размеры 1040х540х1245 мм. Внутри шкафа 6 полок, 3 из них выдвижные-поворотные. Материал - сталь.

Состав: 3D Сборка

Софт: КОМПАС-3D 20.0.0.3002

Файлы:
Стойка L-1020 мм _ НС.634.00.01.04 МД.m3d
Шарнир _ НС.634.05.00.00 ЭСБ.a3d
Каркас шкафа _ НС.634.00.01.00 ЭСБ.a3d
Ось _ НС.634.05.00.02 МД.m3d
Инструментальный шкаф _ НС.634.00.00.00 МД.a3d
Лист боковой 1100х500 _ НС.634.01.00.01 МД.m3d
Полка _ НС.634.04.00.01 МД.m3d
Втулка _ НС.634.05.00.01 МД.m3d
Труба L=440 мм _ НС.634.00.01.05 МД.m3d
Каркас двери _ НС.634.02.00.00 МД.a3d
Полка нижняя _ НС.634.01.00.05 МД.m3d
Плита _ НС.634.00.01.06 МД.m3d
Лист задний _ НС.634.01.00.03 МД.m3d
Труба L=420 мм _ НС.634.00.01.03 МД.m3d
Поперечина L=920 мм _ НС.634.00.01.02 МД.m3d
Труба L=350 мм _ НС.634.02.00.02 МД.m3d
Стойка L=1200 мм _ НС.634.00.01.01 МД.m3d
Труба L=1010 мм _ НС.634.03.00.01 МД.m3d
Труба L=370 мм _ НС.634.03.00.04 МД.m3d
Шпингалет накладной Левша ЗТ-12 Арт. 14251564.m3d
Полоса _ НС.634.03.00.03 МД.m3d
Труба L=1010 мм _ НС.634.02.00.01 МД.m3d
Палец _ НС.634.06.00.01 МД.m3d
Шарнир _ НС.634.06.00.00 ЭСБ.a3d
Каркас в сборе _ НС.634.01.00.00 ЭСБ.a3d
Втулка _ НС.634.06.00.02 МД.m3d
Лист верхний 1000х500 _ НС.634.01.00.02 МД.m3d
Лист 1030х440 _ НС.634.03.00.02 МД.m3d
Борт _ НС.634.04.00.02 МД.m3d
Лист 1010х430 _ НС.634.02.00.03 МД.m3d
Полка _ НС.634.01.00.04 МД.m3d
Замок врезной Apecs 90K Арт.11880832.m3d
Полка поворотная _ НС.634.04.00.00 ЭСБ.a3d
Каркас двери правый _ НС.634.03.00.00 ЭСБ.a3d
Ручка-кноб L4.KNOB05BL.m3d
