Интерьер детской комнаты

0
37
780
2
0
80

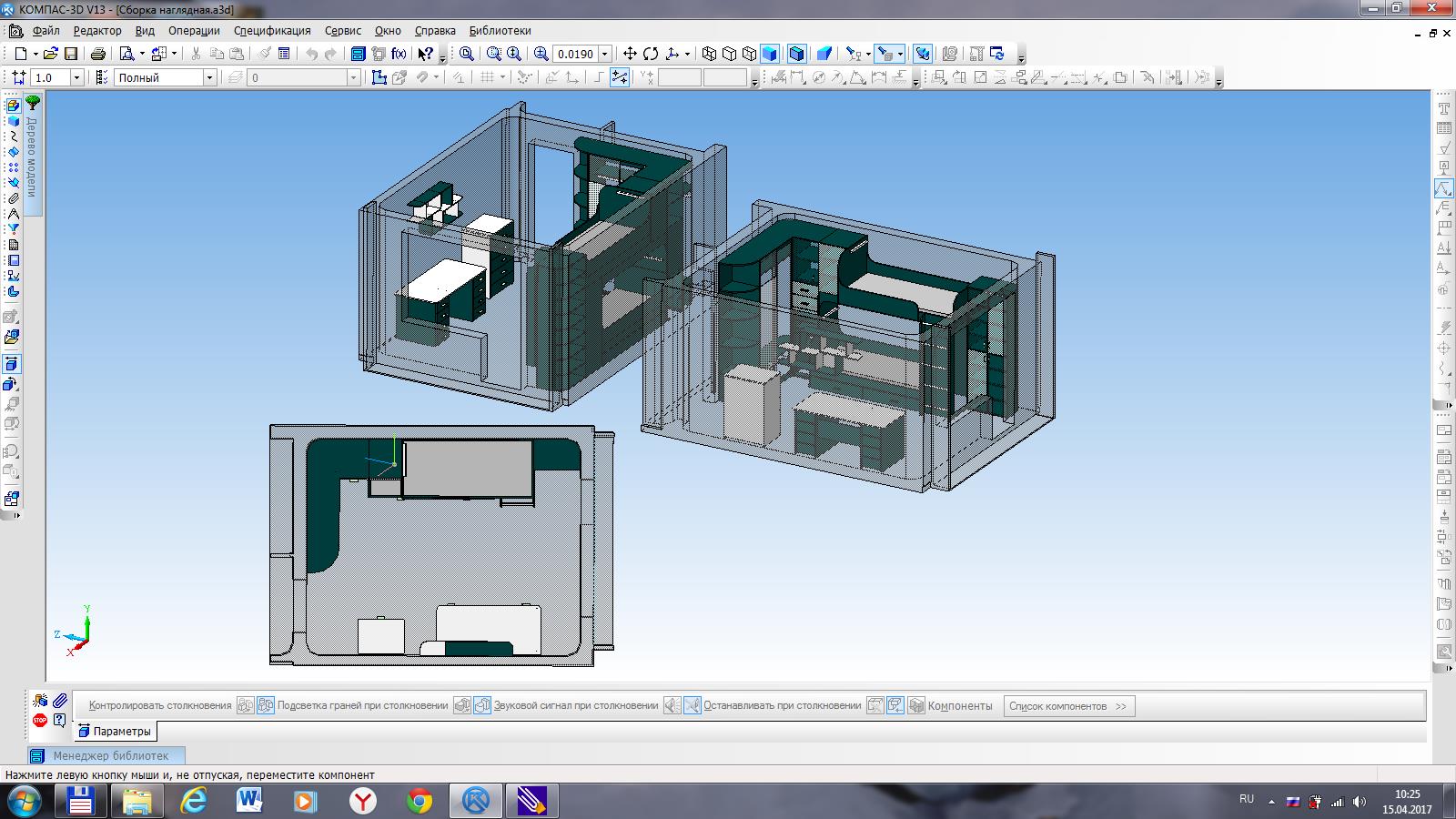

Интерьер детской комнаты спроектирован с целью будущего ремонта. Квартира 2-х комнатная, стандартной планировки для пятиэтажного дома 1986-88 годов постройки. Площадь детской составляет 13,9 м2. Высота потолка 2,4 м. В комнате есть дверь на балкон и рядом с ней окно (на рисунке показаны только проемы). Под окном отопительный прибор (батарея), на рисунке его тоже нет. Комната для двух мальчиков. Главной задачей было по максимуму использовать пространство комнаты (катастрофическая нехватка места приводит к постоянному беспорядку, когда на стульях, кроватях и т.д. развешена одежда, а по углам стоят коробки с обувью). Все проектируемые элементы комнаты образмерены, к ним прилагаются соответствующие чертежи. Цветовую гамму мне не удалось передать, но в реале все элементы сделаны из ДСП Кроноспан толщиной 18 мм, причем все то, что светлое на рисунке – это ясень шимо светлый, то, что нарисовано темным – ясень шимо темный. Стол, полка и комод с выдвижными ящиками не нуждаются в описании, внимание заслуживает встроенный шкаф –купе, совмещенный с выдвижными ящиками и двухъярусной кроватью, причем под верхней кроватью находится дополнительный шкаф для одежды с сдвижной дверкой, а под нижней кроватью ниша для белья. Проект осуществлен в реальной жизни и уже доказал свою полезность.


Сообщить о проблеме
Дата
17.04.2017
Язык
Русский
Состав
3d сборка, чертежи для изготовления мебели
Софт
КОМПАС-3D 13 sp1 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-m3d
    Вешалка.m3d
  • icon-m3d
    Квартира.m3d
  • icon-m3d
    Лампа.m3d
  • icon-m3d
    Подставка под клаву.m3d
  • icon-m3d
    Полка 3.m3d
  • icon-m3d
    Рукоятка 1.m3d
  • icon-a3d
    Сборка детской 2.a3d
  • icon-a3d
    Сборка наглядная.a3d
  • icon-a3d
    Сборка стола 4.a3d
  • icon-a3d
    Сборка тумбы.a3d
  • icon-a3d
    Сборка шкафа 2.a3d
  • icon-a3d
    Сборка шуфлятки 300х170.a3d
  • icon-a3d
    Сборка шуфлятки 370х180.a3d
  • icon-m3d
    Стол 4.m3d
  • icon-m3d
    Тумба.m3d
  • icon-cdw
    Чертеж комода.cdw
  • icon-cdw
    Чертеж полки хитрой.cdw
  • icon-cdw
    Чертеж стола.cdw
  • icon-cdw
    Чертеж схемы установки мебели в детской комнате.cdw
  • icon-cdw
    Чертеж шкафа.cdw
  • icon-m3d
    Шкаф 2.m3d
  • icon-m3d
    Шуфлятка 300х170.m3d
  • icon-m3d
    Шуфлятка 370х180.m3d
