Металлический каркас двери пенал

295

100

3D модель Металлический каркас двери пенал

Каркас двери пенал выполнен из гнутых профилей толщиной 2мм из материала сталь 08 пс оцинк.
Каркас более упрощенный, чем у профильных магазинов и обойдется в разы дешевле. Использовался для полотна двери 800х2100мм
Размер (длина х высота х глубина): 1725 х 2227 х 150 мм

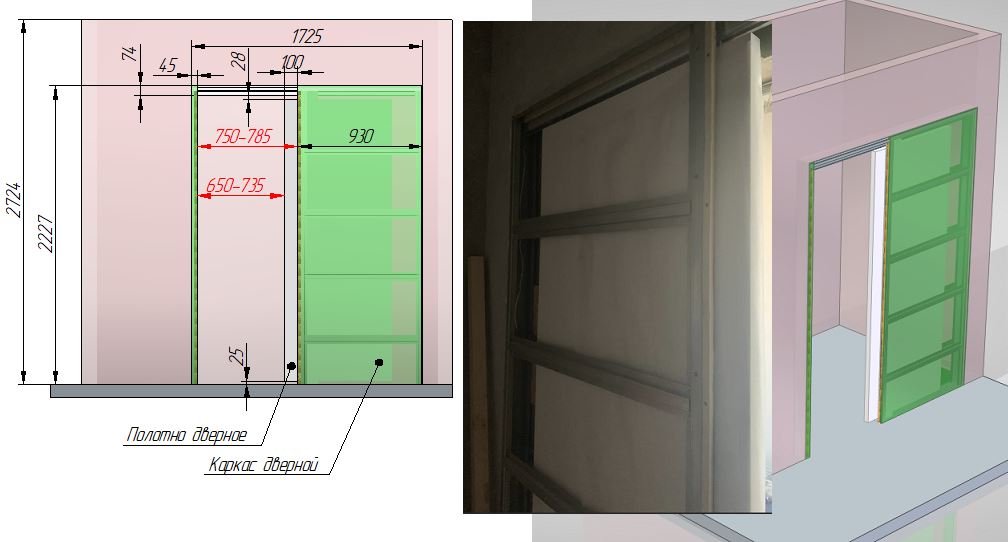

Дверь пенал чертеж каркаса двери раздвижной

Автор

Дмитрий

Дата

27.07.2024

Язык

Русский

Состав

3D сборка, модель и детали. Оформление.

Софт

Solid Edge ST9

Отзывы

Отзывов пока нет

Задать вопрос
