Пюпитр школьный для чтения, письма и рисования

Пюпитр настольный с фиксированным наклоном рабочей доски в 5 градусов (рисования), 15 градусов (письма) и 30 градусов (чтения), разработан мною в помощь школьникам (1-4 класс). Конструкция выполнена из пиломатериалов - сосна, дуб (бук, граб), либо из многослойной фанеры. Так-же, применён пенопласт 20 мм для заполнения пустот в конструкции рабочей доски, исключающий прогиб рабочей поверхности. Петли карточные стандартные. Габарит рабочей доски 610х510 мм, общий габарит пюпитра в сложенном виде 665х610х86 мм, масса ~ 5,1 кг. В архиве присутствуют файлы stl гнезда чернильницы и гнезда перьевой ручки.

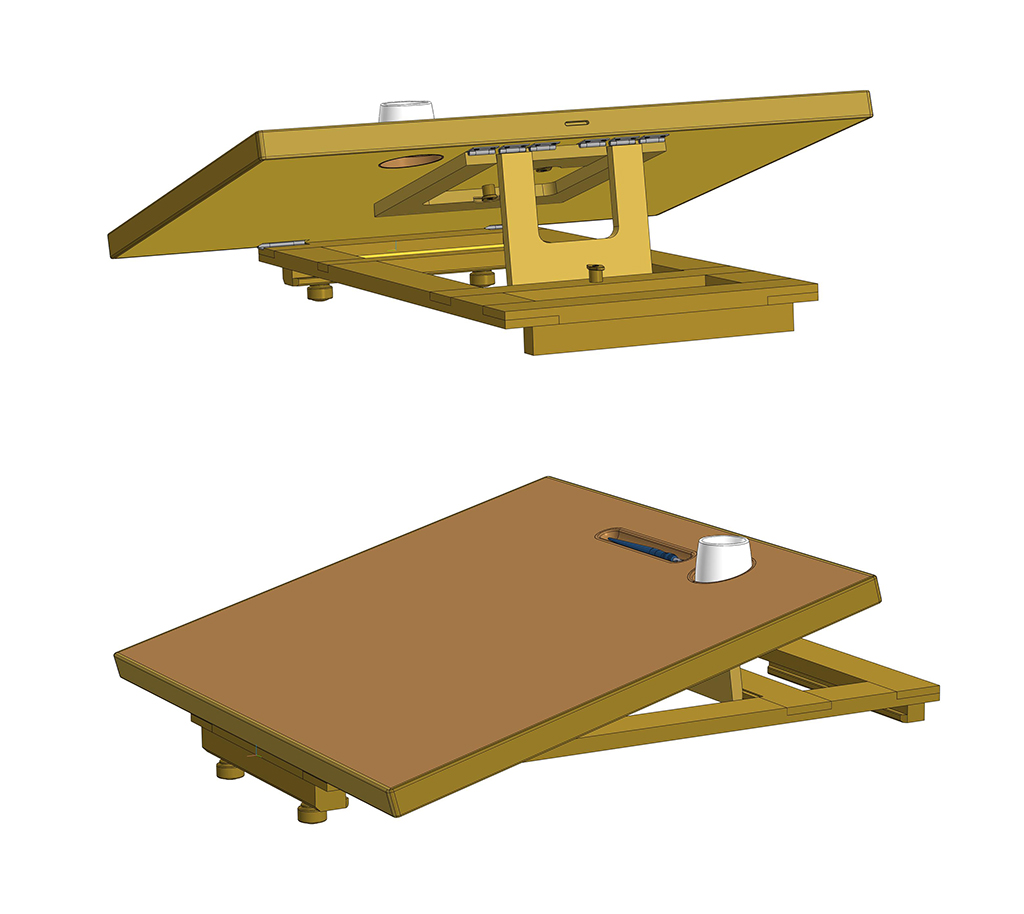

На картинке показан наклон 15 градусов.

Состав: 3D сборка

Софт: КОМПАС-3D 20

Файлы:

Каталог
Строительство
Интерьер и мебель
Пюпитр школьный для чтения, письма и рисования

Гнездо ручки.stl

Пюпитр школьный.jpg

Гнездо чернильницы.stl

Чернильница.m3d

Доска для чтения и письма/

Доска для чтения и письма/Брус 20х30х450 внутренний.m3d

Доска для чтения и письма/Брус 20х30х600.m3d

Доска для чтения и письма/Пенопласт 160х390 с отв..m3d

Доска для чтения и письма/Вертлюг-2 в сборе.a3d

Доска для чтения и письма/Облицовка дубом.a3d

Доска для чтения и письма/Гнездо ручки.m3d

Доска для чтения и письма/Облицовка горизонтальная.m3d

Доска для чтения и письма/Брус 20х30х450.m3d

Доска для чтения и письма/Вертлюг в сборе.a3d

Доска для чтения и письма/Вертлюг3.m3d

Доска для чтения и письма/Брус 20х30х600 задний.m3d

Доска для чтения и письма/Вкладыш распорный.m3d

Доска для чтения и письма/Вертлюг2.m3d

Доска для чтения и письма/Фанера 450х600 верх.m3d

Доска для чтения и письма/Облицовка вертикальная.m3d

Доска для чтения и письма/Каркас доски.a3d

Доска для чтения и письма/Пенопласт 160х390.m3d

Доска для чтения и письма/Гнездо чернильницы.m3d

Доска для чтения и письма/Вертлюг4.m3d

Доска для чтения и письма/Пенопласт 160х390 под черн..m3d

Доска для чтения и письма/Фанера 450х600 низ.m3d

Доска для чтения и письма/Вертлюг1.m3d

Доска для чтения и письма/Доска в сборе.a3d

Доска для чтения и письма/Облицовка горизонтальная с пазом.m3d

Деревянный механизм крепления и подъёма доски/

Деревянный механизм крепления и подъёма доски/Фанера 140х210.m3d

Деревянный механизм крепления и подъёма доски/Петля 13х25-1.m3d

Деревянный механизм крепления и подъёма доски/Петля 50х20х1,2.m3d

Деревянный механизм крепления и подъёма доски/Ось петли 50х40.m3d

Деревянный механизм крепления и подъёма доски/Петля карточная 50х36.a3d

Деревянный механизм крепления и подъёма доски/Брус упорный 15х30х300.m3d

Деревянный механизм крепления и подъёма доски/Петля карточная 25х26.a3d

Деревянный механизм крепления и подъёма доски/Упор 15 в сборе.a3d

Деревянный механизм крепления и подъёма доски/Брус 15х30х300.m3d

Деревянный механизм крепления и подъёма доски/Петля карточная 50х40.a3d

Деревянный механизм крепления и подъёма доски/Петля 50х18х1,2-1.m3d

Деревянный механизм крепления и подъёма доски/Ручка.m3d

Деревянный механизм крепления и подъёма доски/Брус 15х50х350.m3d

Деревянный механизм крепления и подъёма доски/Упор 30.m3d

Деревянный механизм крепления и подъёма доски/Упор 5.m3d

Деревянный механизм крепления и подъёма доски/Упор 5 в сборе.a3d

Деревянный механизм крепления и подъёма доски/Ручка в сборе.a3d

Деревянный механизм крепления и подъёма доски/Брус 15х50х655.m3d

Деревянный механизм крепления и подъёма доски/Петля 50х18х1,2-2.m3d

Деревянный механизм крепления и подъёма доски/Петля 13х25-2.m3d

Деревянный механизм крепления и подъёма доски/Упор 15.m3d

Деревянный механизм крепления и подъёма доски/Каркас рамы.a3d

Деревянный механизм крепления и подъёма доски/Рама в сборе.a3d

Деревянный механизм крепления и подъёма доски/Ось петли 25х26.m3d

Деревянный механизм крепления и подъёма доски/Ось петли 50х36.m3d

Деревянный механизм крепления и подъёма доски/Брус передний 15х50х350.m3d

Деревянный механизм крепления и подъёма доски/Упор 30 в сборе.a3d

Деревянный механизм крепления и подъёма доски/Брус задний 25х25х250.m3d

Деревянный механизм крепления и подъёма доски/Брус 15х50х655-.m3d

Деревянный механизм крепления и подъёма доски/Брус передний 25х25х250.m3d

Пюпитр школьный в сборе.cdw

Ручка перьевая.m3d

Пюпитр школьный в сборе.a3d

Пюпитр школьный в сборе2.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 20

Софт: SolidWorks 2014

Состав: 3D Сборка и все детали

224

11190

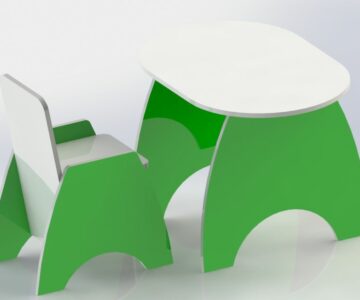

Детский столик для рисования со стулом

Рейтинг: 100

Софт: TopSolid v6.15

Состав: 3D сборка без истории

189

961

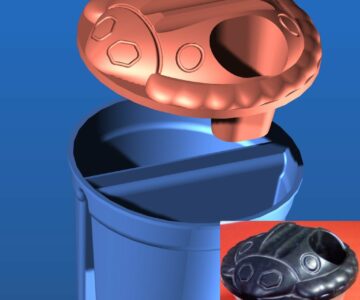

Непроливайка для рисования

Рейтинг: 20

Софт: m3d, Компас V13

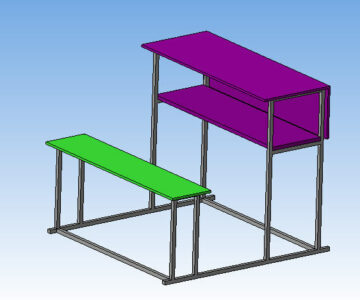

Парта школьная

Софт: SolidWorks 2016SP3

Состав: 3D Сборка

312

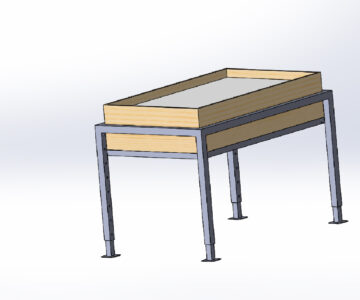

Стол для рисования песком
