Рабочая документация Раздел "Интерьеры". Рабочие чертежи на дизайн проект четырехкомнатной квартиры площадью 112 квадратных метров

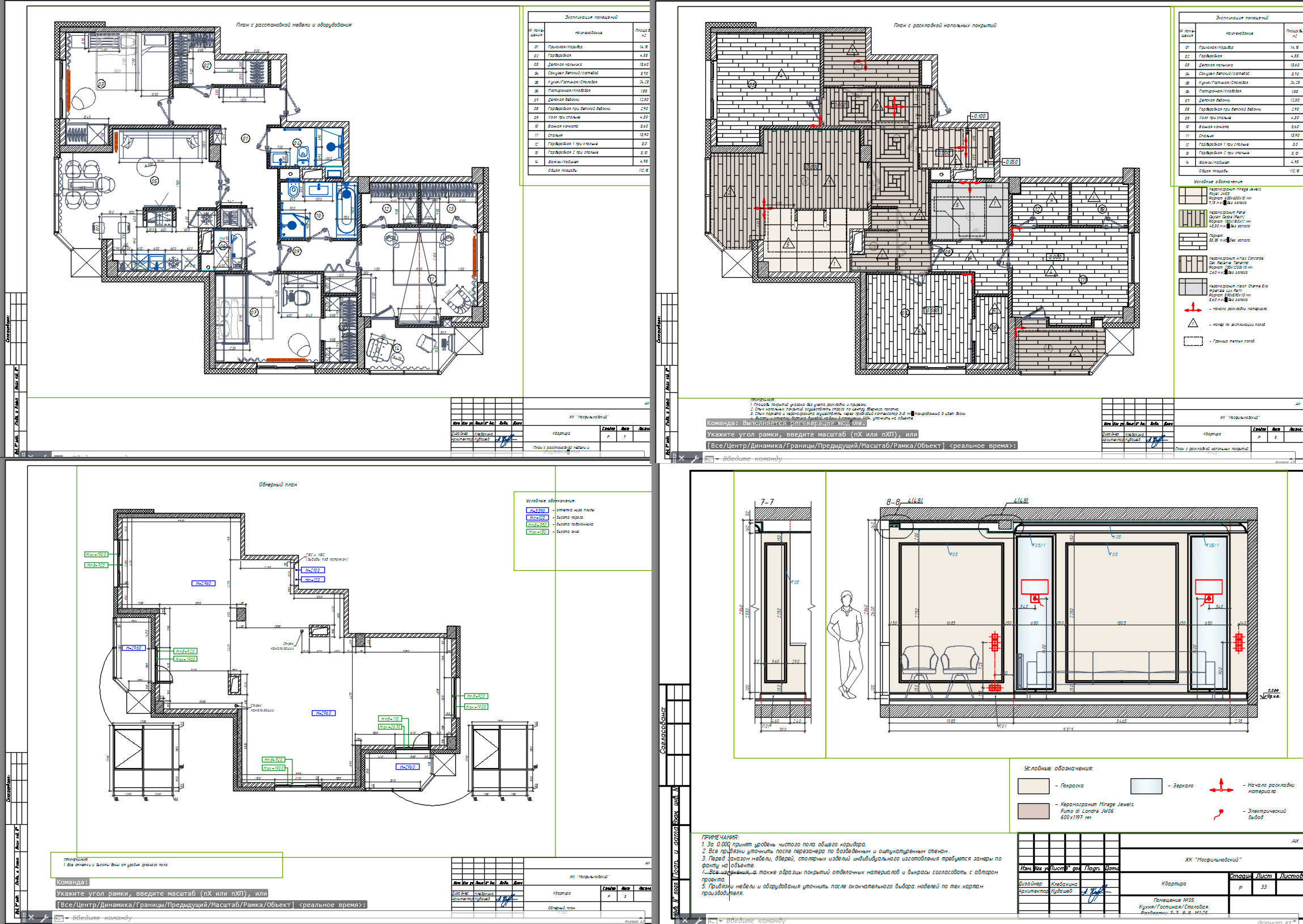

1. В данном разделе представлены архитектурные чертежи планов этажей и развертки стен по помещениям.
2. За относительную отметку 0.000 принят уровень чистого пола этажа существующей квартиры.
2.1. Проект внутреннего пространства квартиры разработан в соответствии с заданием на проектирование, выданным Заказчиком.
2.2. В настоящем разделе предусмотрены рабочие чертежи для производства работ по перепланировке помещений.
2.3. Общие характеристики здания:
Расчетная характеристика наружного воздуха ......-25°С
Уровень ответственности здания ........................................II
Степень огнестойкости ..............................................................I
Класс функциональной пожарной безопасности по СНиП 21-01-97: Ф 1.4
Класс конструктивной огнестойкости - С0
3. Архитектурно-планировочное решение
3.1. В пространстве квартиры расположены помещения общего пользования: прихожая/коридор, гардеробная, сан.узел детский/гостевой, кухня/гостиная/столовая. Помещения личного назначения: детская мальчика, сан.узел детский/гостевой, постирочная/кладовая, детская девочки, гардеробная при детской девочки, холл при спальне, ванная комната, спальня, гардеробная 1 при спальне, гардеробная 2 при спальне, балкон/кабинет.
4. Конструктивные решение
4.1. Наружные несущие стены: монолитный железобетон, навесной элементный фасад;
4.2. Внутренние несущие стены - монолитные;
4.3. Перегородки межкомнатные и вспомогательных помещений выполнены из гипсовых пазогребневых плит Кнауф ПлГH1 – 667х500х80, R,M/ТУ 5742-034-04001508-2014 и перегородки из кирпича марки КР-р-по 250х120х65/1НФ/100/2,0/50 - 120мм;
4.4. На стенах, где расположены окна, проектом дома предусмотрена монолитная железобетонная балка высотой 200 мм на отметке +0,600 от ур.ч.п.
4.5. Подвесной потолок из КНАУФ-листов на одноуровневом металлическом каркасе П 113 при опуске потолка на 50 мм. Подвесной потолок из КНАУФ-листов на двухуровневом металлическом каркасе П 112 при опуске потолка больше 50 мм. Комплектная система КНАУФ. Альбом рабочих чертежей серия 1.045.9-2.08 Выпуск 2.
Все потолки в помещениях конструкцию из КНАУФ-листов влагостойких: гипсовая строительная плита ГСП типа H2 - ГОСТ 32614-2012 (EN 520:2009) - ПЛУК 12,5-1250-2500 и металлические КНАУФ-профили: потолочный ПП 60х27 и направляющий ПН 28x27, с трассировкой инженерных систем в запотолочном пространстве.
4.6. Перекрытие между этажами - монолитные железобетонные;
4.7. Перемычки - индивидуальные;
4.8. Оконные блоки - металлопластиковый двухкамерный стеклопакет с энергосберегающим стеклом;
4.8.1. Остекление лоджий - металлопластиковый двухкамерный стеклопакет с энергосберегающим стеклом.
4.9. Внутренние двери - индивидуальные.
5. Прокладка инженерных коммуникаций выполняется на основе отдельного проекта, согласованного Заказчиком.
