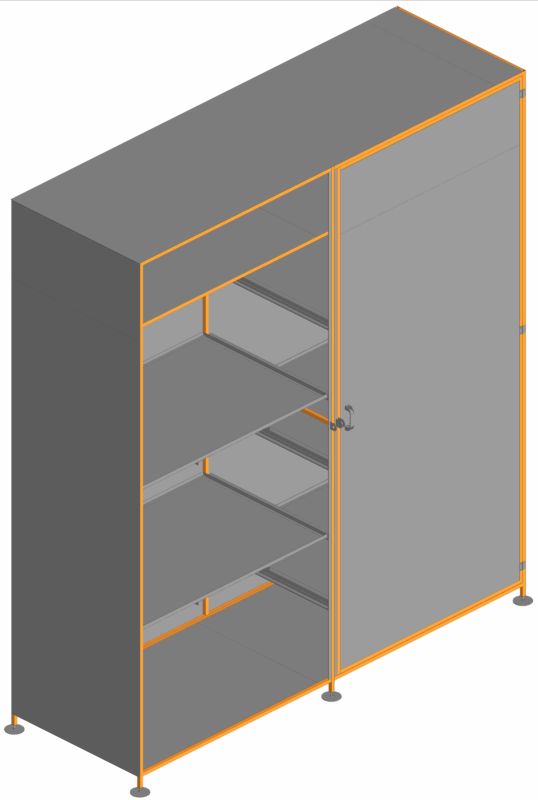

Шкаф 2700х900х3030 мм

150

Шкаф для хранения инструмента выполнен из профильных труб 20х20х1 мм и листового металла толщиной 2 мм.
Габаритные размеры (ДхШхВ): 2700х900х3030 мм

3D Модели Бытовые конструкции. Шкаф шкаф

Автор

Илья Макушин

Дата

19.11.2025

Язык

Русский

Состав

3Д модель в step, чертежи (см. список файлов) и DXF

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Чертежи
- Ш-2,7-0,9.200.000 СБ - Ящик.cdw
- Ш-2,7-0,9.000.000 СБ - Шкаф.stp
- Развертка
  - Ш-2,7-0,9.000.005 - Задняя стенка_02_1 мм, 2 шт.dxf
  - Ш-2,7-0,9.000.010 - Боковая стенка_02_1 мм, 2 шт.dxf
  - Ш-2,7-0,9.300.003 - Лист_1 мм, 2 шт.dxf
  - Ш-2,7-0,9.000.008 - Задняя стенка_03_1 мм, 2 шт.dxf
  - Ш-2,7-0,9.300.006 - Лист_03_1 мм, 2 шт.dxf
  - Ш-2,7-0,9.000.006 - Верхняя стенка_02_1 мм, 1 шт.dxf
  - Ш-2,7-0,9.200.002 - Пластина_1 мм, 5 шт.dxf
  - Ш-2,7-0,9.300.005 - Лист_02_1 мм, 2 шт.dxf
  - Ш-2,7-0,9.000.011 - Нижняя стенка_02_1 мм, 2 шт.dxf
  - Ш-2,7-0,9.150.001 - Опорная пластина_3 мм, 6 шт.dxf
  - Ш-2,7-0,9.000.002 - Верхняя стенка_1 мм, 1 шт.dxf
  - Ш-2,7-0,9.000.001 - Задняя стенка_1 мм, 2 шт.dxf
  - Ш-2,7-0,9.000.003 - Боковая стенка_1 мм, 2 шт.dxf
  - Ш-2,7-0,9.000.009 - Задняя стенка_04_1 мм, 1 шт.dxf
  - Ш-2,7-0,9.000.004 - Нижняя стенка_1 мм, 4 шт.dxf
  - Ш-2,7-0,9.200.003 - Пластина_02_1 мм, 5 шт.dxf
- Ш-2,7-0,9.000.000 СБ - Шкаф.cdw
- Ш-2,7-0,9.000.000 СБ - Шкаф.log
- Ш-2,7-0,9.100.000 СБ - Каркас.pdf
- Ш-2,7-0,9.100.000 СБ - Каркас.cdw
- Ш-2,7-0,9.150.000 СБ - Регулировочная пластина.cdw
- Ш-2,7-0,9.000.000 СБ - Шкаф.pdf
- Ш-2,7-0,9.300.000 СБ - Дверка.pdf
- Ш-2,7-0,9.200.000 СБ - Ящик.pdf
- Ш-2,7-0,9.300.000 СБ - Дверка.cdw
- Ш-2,7-0,9.150.000 СБ - Регулировочная пластина.pdf
