Шкаф для хранения посуды

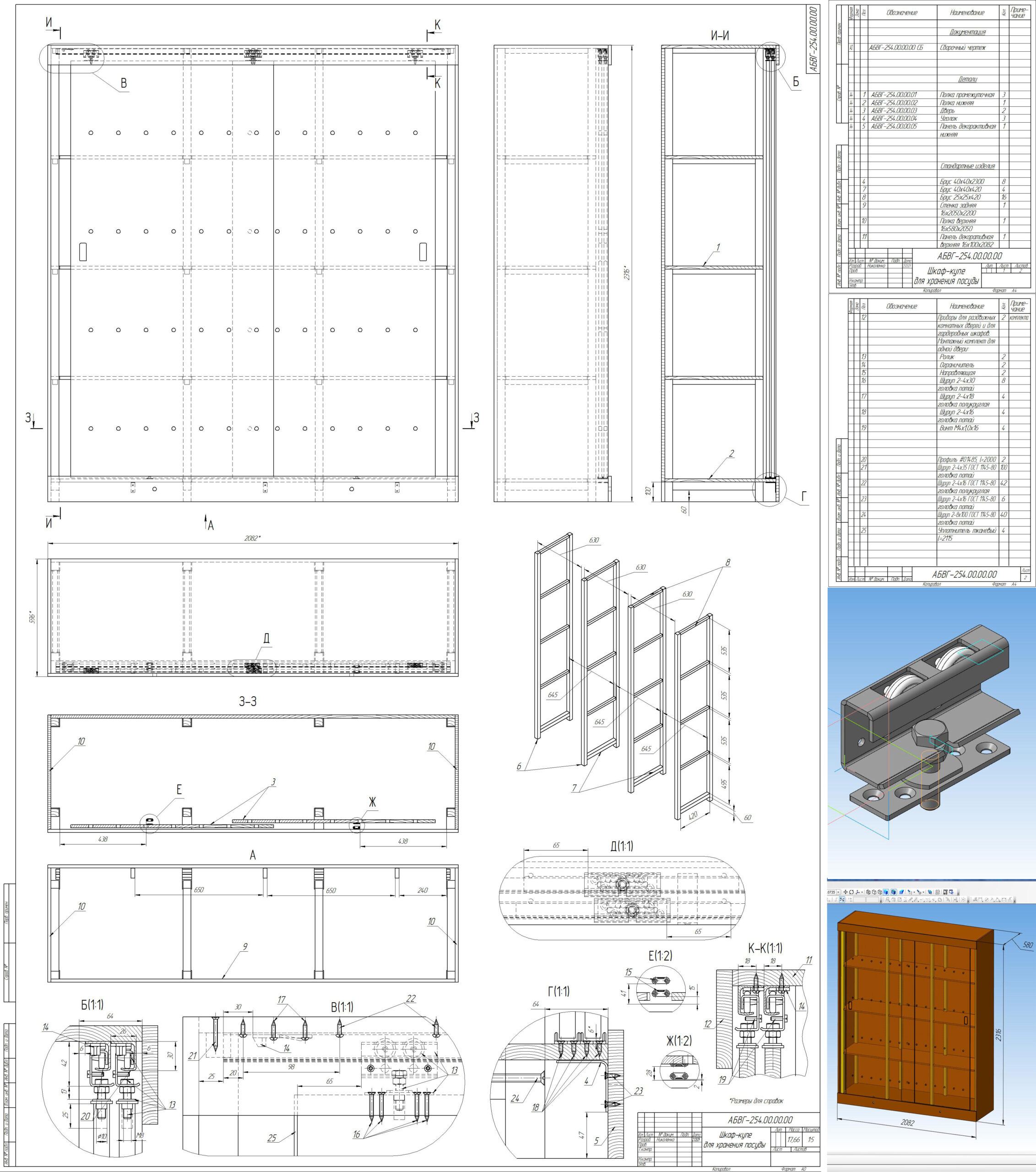

Чертежи шкафа – купе с раздвижными створками для хранения посуды были изготовлены по просьбе работников столовой. Шкаф имеет прочный каркас, позволяющий нагружать его посудой под завязку, крепление раздвижных дверей – подвесное. Кроме того в дверках шкафа есть вентиляционные отверстия для лучшей просушки посуды. Шкаф изготавливается из листа ДСП, габариты 2082х2316х580 мм.

Состав: 3D сборка, сборочный чертеж, спецификация, деталировка Язык документа

Софт: КОМПАС-3D 13 sp1

Файлы:
Уголок из листа 2-ка для нижней пластины.m3d
АБВГ-254.00.00.05 Панель декор. нижняя.cdw
АБВГ-254.00.00.00 Шкаф-купе.cdw
Ручка для двери для купе.m3d
Самая нижняя полка шкафа-купе.m3d
Накладка декоративная 1.m3d
Направляющая 1.m3d
Брус сосновый 25х25х420 для купе.m3d
Ограничитель 1.m3d
Дверь симетричная метровая.m3d
Спецификация для купе 1.spw
ДСП- правая и левая стенки для купе.m3d
АБВГ-254.00.00.04 Уголок.cdw
Профиль 01485 импортный длина 2000.m3d
материалы.doc
Ролик 1.m3d
Задняя стенка для купе.m3d
Самая верхняя полка.m3d
Полки промежуточные.m3d
Ограничитель 2.m3d
АБВГ-254.00.00.03 Дверь.cdw
Брус сосновый 40х40х420 для купе.m3d
Нижняя и верхняя стенки для купе.m3d
АБВГ-254.00.00.02 Полка нижняя.cdw
Брус сосновый 40х40х2300 для купе.m3d
Накладка декоративная нижняя 1.m3d
Сборка шкафа-купе 1.a3d
АБВГ-254.00.00.01 Полка промежуточная.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: maks1803
Дата: 2017-06-12
Просмотры: 408
