Шкаф для одежды и белья 1822*1396*580

Братский Государственный Университет
Кафедра технологии деревообработки
Курсовой проект по дисциплине "Основы конструирования изделий из древесины"
На тему:"Шкаф для одежды и белья"
Братск 2011

В данном проекте разрабатывается шкаф. Изделие одно корпусное с с двумя отделениями. Сборно-разборное, щитовой конструкции.

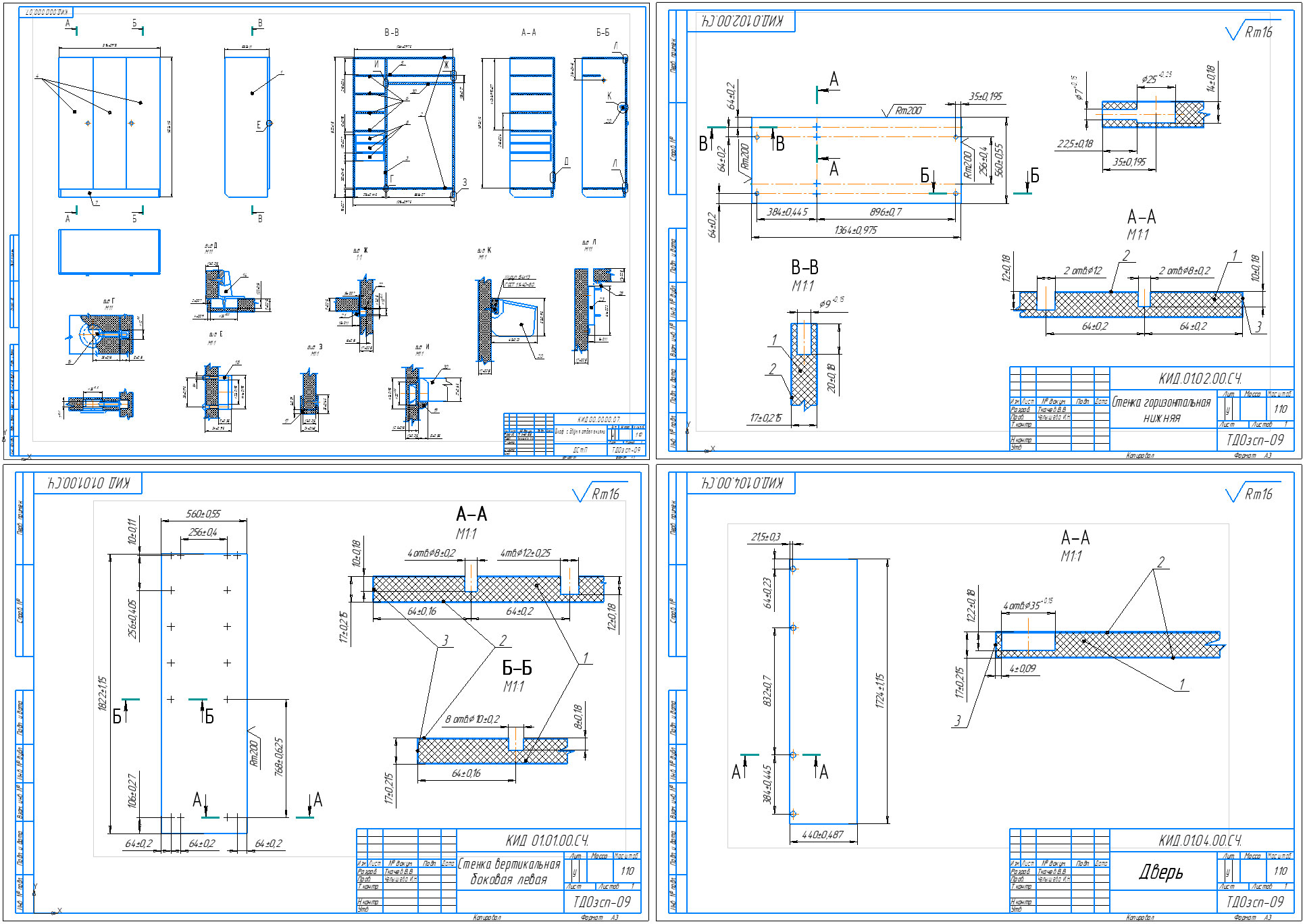

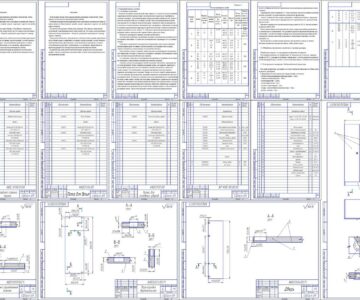

Курсовой проект содержит 5 листов формата А1 графической части, 11листов формата А4 Спецификации, 20 листов формата А4 Пояснительной записки. Корпус шкафа проектируется согласно ОСУ по третьей схеме формирования корпусов - на проходных опорных вертикальных стенках.

Содержание
Титульный лист 1
Задание 2
Содержание 3
Введение 4
1. Выбор вида изделия и его приблизительных размеров 5
1.1. Эскиз изделия и его габаритные размеры 5
2. Размерный анализ изделия 6
2.1. Основные положения 6
2.2. Методика составления размерных цепей 9
2.3. Методика решения прямой задачи с помощью размерных цепей 10
3. Техническое описание изделия 17
3.1. Описание изделия 17
3.2. Общий вид, внутреннее устройство и основные размеры 19
3.3. Конструкция и основные материалы 19
Заключение 20
Список используемой литературы 21
