Стеллаж для всякой мелочи

507

150

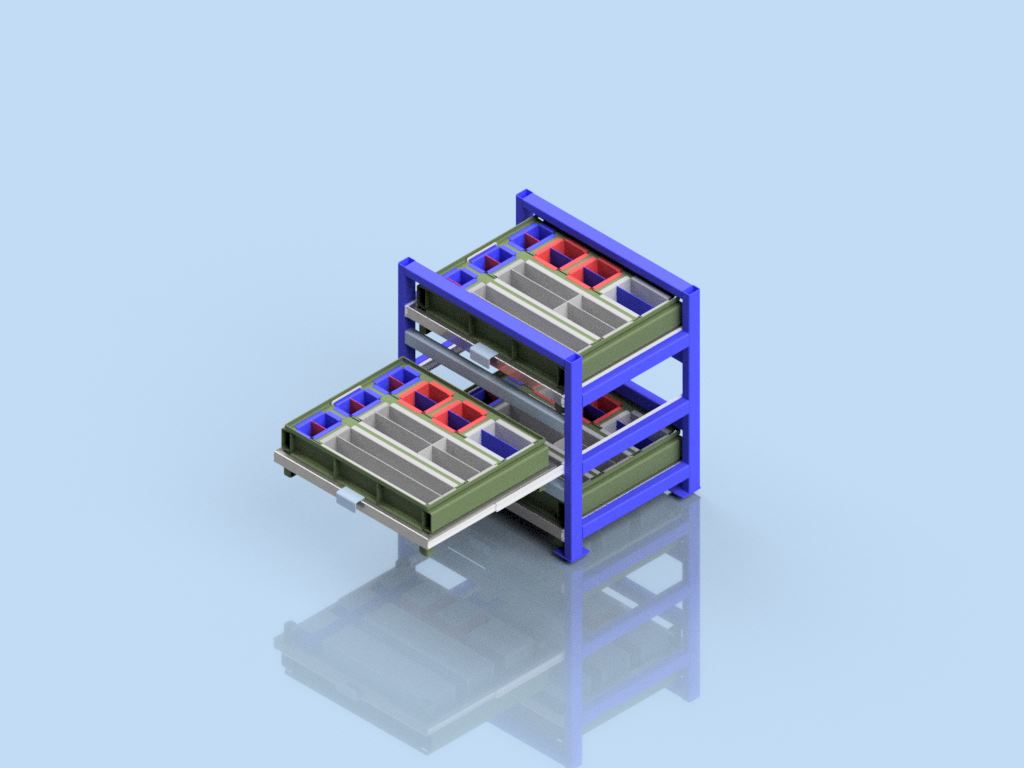

Шкаф, выдвижной стеллаж для всякой мелочи 3D Модель. Данная система хранения была разработана для ООО "Техпроект" . Предназначалась для хранения накладок 140 сборки (3 отделения-3 вида редукторов). Предусмотрена возможность извлечения как отдельных ячеек, так и всего ящика для размещения на рабочем месте. Изготовлен не был, было принято решение изготовить простые ящики. Есть задел на модернизацию (установка стенок и крыши). Размеры 703х9013х903

3D Модели Система хранения Стеллаж шкаф

Автор

Сергей Игнатов

Дата

02.08.2021

Язык

Русский

Состав

3D модель

Софт

Autodesk Inventor 2021 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
