Стойка передвижная для телевизора

187

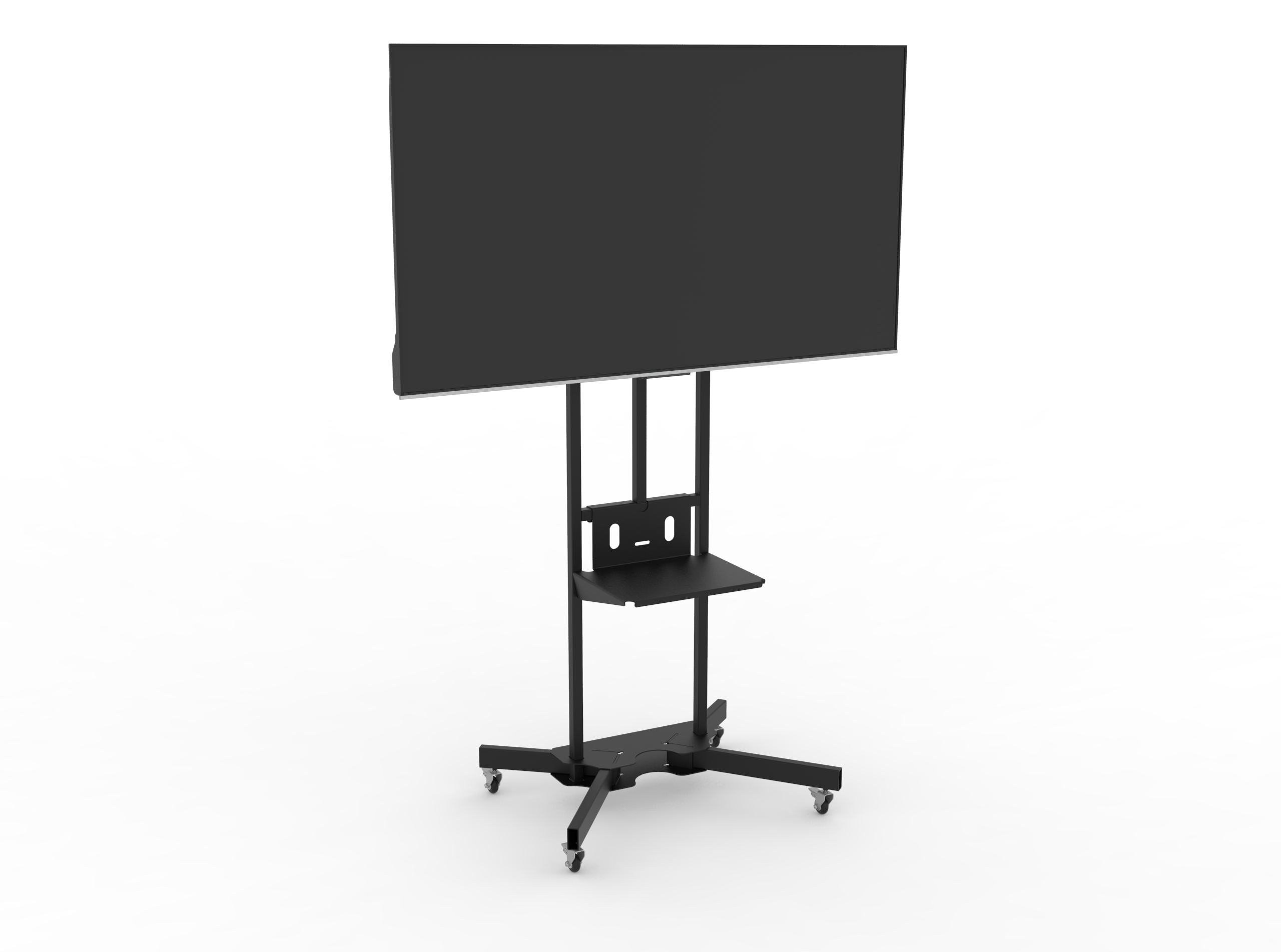

Передвижная стойка для телевизора, выполнена из двух частей, стойки, которая изготовлена из профильной трубы 30х30*2 и основы, выполненной из профильной трубы 60х30*3 и листа 3 мм. Габаритные размеры составляют: ВхШхГ - 1875х825х650. Стойка предназначена для крепления заводского (покупного) кронштейна для телевизоров с диагональю экрана от 26 до 65 дюймов. Крепление кронштейна к стойке осуществляется за счет шести винтов М8. Так же возможно применение других ТВ-кронштейнов. Стойка расположена на четырех колесных опорах с тормозом с диаметром колес 50 мм.

3D Модели Кронштейн металлоконструкция опорные колеса полочка стойка ТВ

Автор

Ильяс Калафатов

Дата

15.10.2023

Язык

Русский

Состав

3D сборка

Софт

КОМПАС-3D 21 Как открыть?

Содержимое архива

STV-STOIKA
- STV-01.003.000.m3d
- STV-01.003.390.465.a3d
- STV-01.390.465.a3d
- STV-130.m3d
- STV-1800.m3d
- STV-30.1000.m3d
- STV-30.360.m3d
- STV-30.670.m3d
- STV-390.m3d
- STV-465.m3d
- STV-65.70.m3d
- STV-Stoika.a3d
- STV-STOIKA.cdw
- STV-Stoika_v_sbore.a3d
- Габаритная модель ТВ
  - iFF-65Q72 - iFFALCON.m3d
- Изображения
  - Stoika_v_sbore #.1.jpg
  - Stoika_v_sbore #.2.jpg
  - Stoika_v_sbore #.3.jpg
  - Stoika_v_sbore #.4.jpg
  - STV-Stoika.png
- Колесные опоры
  - Опора колесная D50 M8.m3d
- Кронштейн для ТВ
  - ISA-C40 - TV wall mount.m3d
- Полочки на стойку
  - Полка В1
    - Полка (3 мм) В1.m3d
  - Полка В2
    - Косынка.m3d
    - Пластина.m3d
    - Площадка.m3d
    - Полка В2.a3d
    - Труба 30х30.m3d
