Стол бытовой(Лофт). Габарит ШхГхВ: 1100х690х750 мм

200

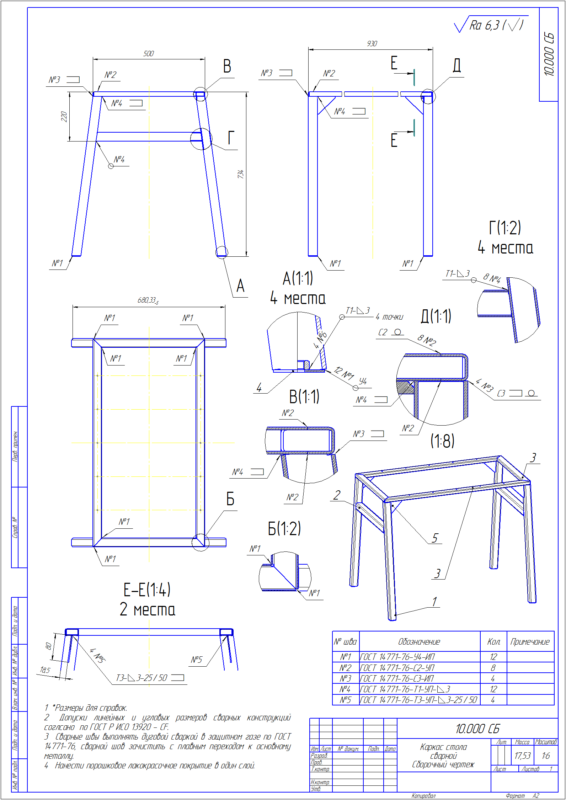

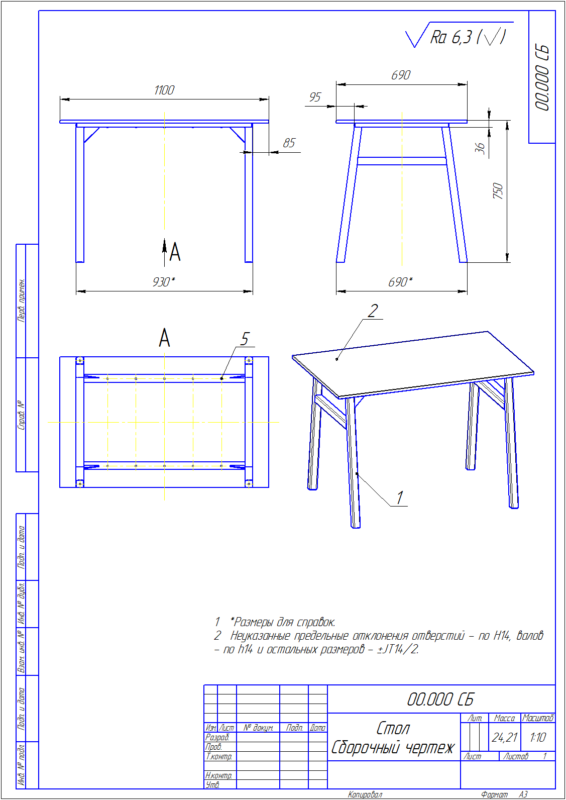

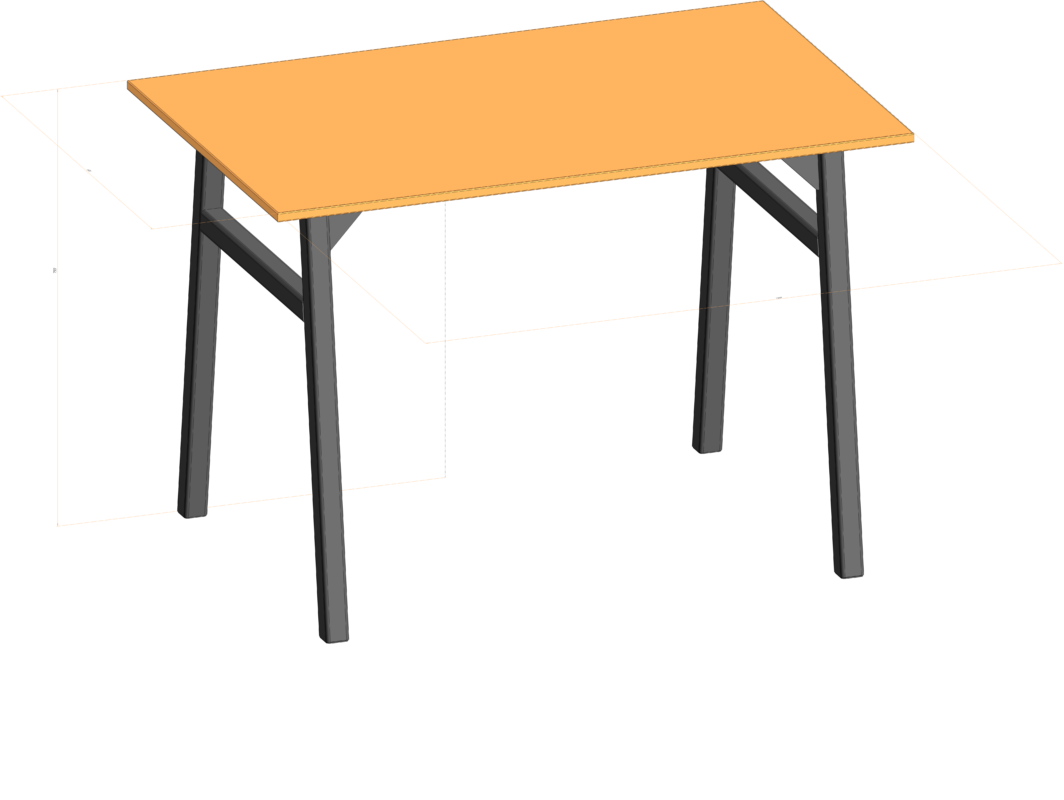

Габарит: Ширина - 1100 мм, глубина - 690 мм, высота - 750 мм. Состоит из столешницы ЛДСП толщиной 16 мм (В материалах указан цвет серый, при желании можете поменять на любой другой) и сварного каркаса основания (труба 20х40 толщиной 2 мм) и ножек (труба 40х40 толщиной 3 мм) с косынкой и перемычкой (труба 40х40 толщиной 3 мм). Ножки выполнены под небольшим углом для устойчивости. В файлах находятся: сборочные 3д модели и деталировка, а также чертежи, спецификации, чертеж сборки и сварной чертёж. Ножки у стола сделаны с небольшим уклоном. Разработка моя личная, сделана на совесть конструктором с опытом 2,5 года.

#компактныйстол #письменныйстол #рабочийстол #учебныйстол *Сварочный стол 3D Модели ЛДСП лофт для дома лофт стол мебель в стиле лофт

Автор

Стас Литвинов

Дата

19.03.2026

Язык

Русский

Состав

Стол (СБ), Спецификация, Каркас стола (СБ сварной), Спецификация, Столешница (СБ), Деталировка (Труба верхняя, Ножка, Перекладина, Заглушка, Косынка)

Софт

КОМПАС-3D 20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - 00.000 - Стол.spw
  - 00.000 СБ - Стол Сборочный чертеж.cdw
  - 10.000 - Каркас стола сварной.spw
  - 10.000 СБ - Каркас стола сварной.cdw
  - 10.001 - Труба.cdw
  - 10.002 - Труба верхняя.cdw
  - 10.003 - Перекладина.cdw
  - 10.004 - Заглушка.cdw
  - 10.005 - Косынка.cdw
  - 20.000 - Столешница.spw
  - 20.000 СБ - Столешница Сборочный чертеж.cdw
- 00.000 - Стол.a3d
- 00.000 - Стол.log
- 00.000 - Стол.png
- 00.000 - Стол.stp
- 00.000 СБ - Стол Сборочный чертеж.png
- 10.000 - Каркас стола сварной.a3d
- 10.000 СБ - Каркас стола сварной.png
- 10.001 - Труба.m3d
- 10.002 - Труба верхняя.m3d
- 10.003 - Перекладина.m3d
- 10.004 - Заглушка.m3d
- 10.005 - Косынка.m3d
- 20.000 - Столешница.a3d
- 20.001 - Столешница.m3d
- Клей расплав низкотемпературный 120-165 град..m3d
- Кромка светло-серая №02 ПВХ 2х19 Астро-вуд Плитстройторг.m3d
00.000 - Стол.a3d
00.000 - Стол.log
00.000 - Стол.png
00.000 - Стол.spw
00.000 - Стол.stp
00.000 СБ - Стол Сборочный чертеж.cdw
00.000 СБ - Стол Сборочный чертеж.png
10.000 - Каркас стола сварной.a3d
10.000 - Каркас стола сварной.spw
10.000 СБ - Каркас стола сварной.cdw
10.000 СБ - Каркас стола сварной.png
10.001 - Труба.cdw
10.001 - Труба.m3d
10.002 - Труба верхняя.cdw
10.002 - Труба верхняя.m3d
10.003 - Перекладина.cdw
10.003 - Перекладина.m3d
10.004 - Заглушка.cdw
10.004 - Заглушка.m3d
10.005 - Косынка.cdw
10.005 - Косынка.m3d
20.000 - Столешница.a3d
20.000 - Столешница.spw
20.000 СБ - Столешница Сборочный чертеж.cdw
20.001 - Столешница.m3d
Клей расплав низкотемпературный 120-165 град..m3d
Кромка светло-серая №02 ПВХ 2х19 Астро-вуд Плитстройторг.m3d
