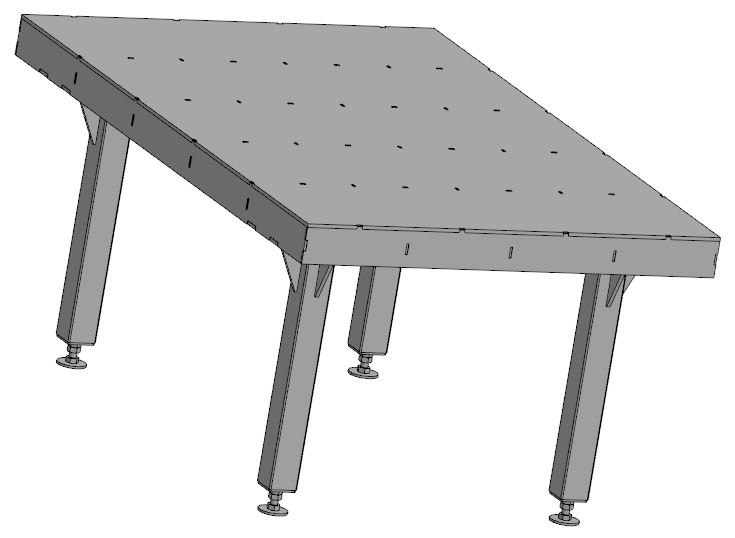

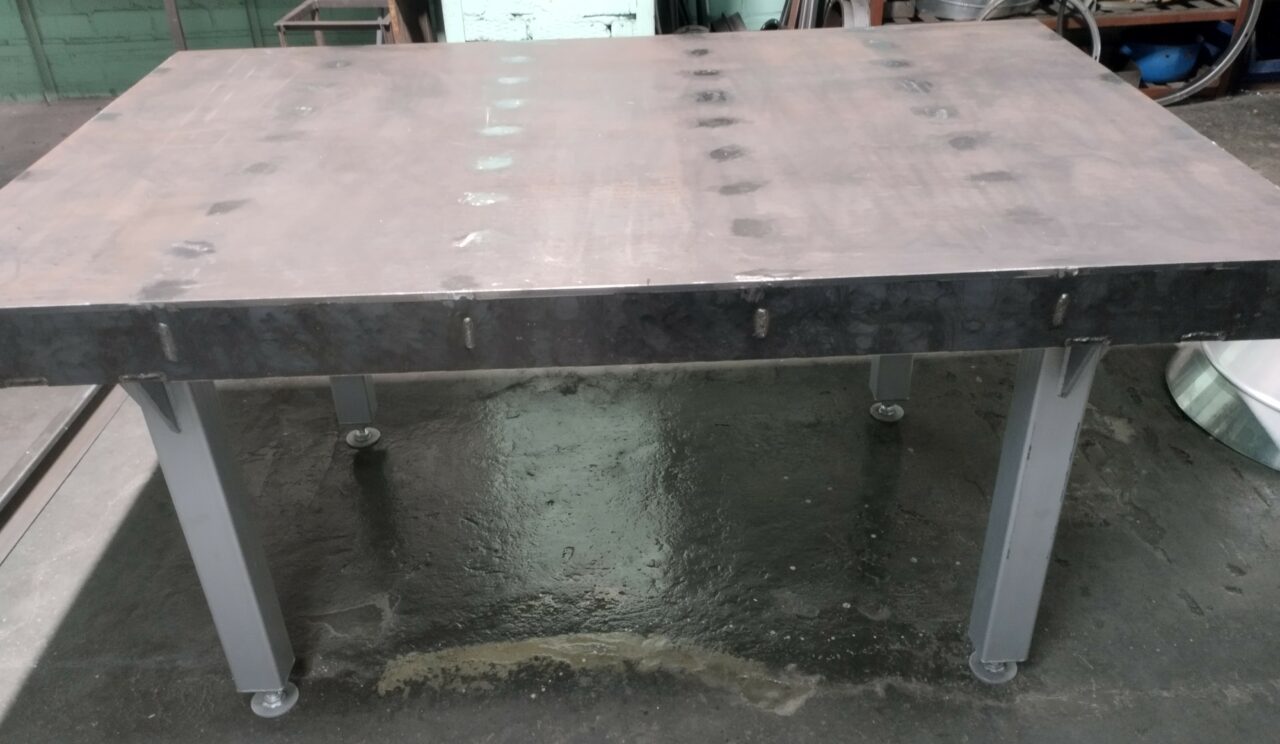

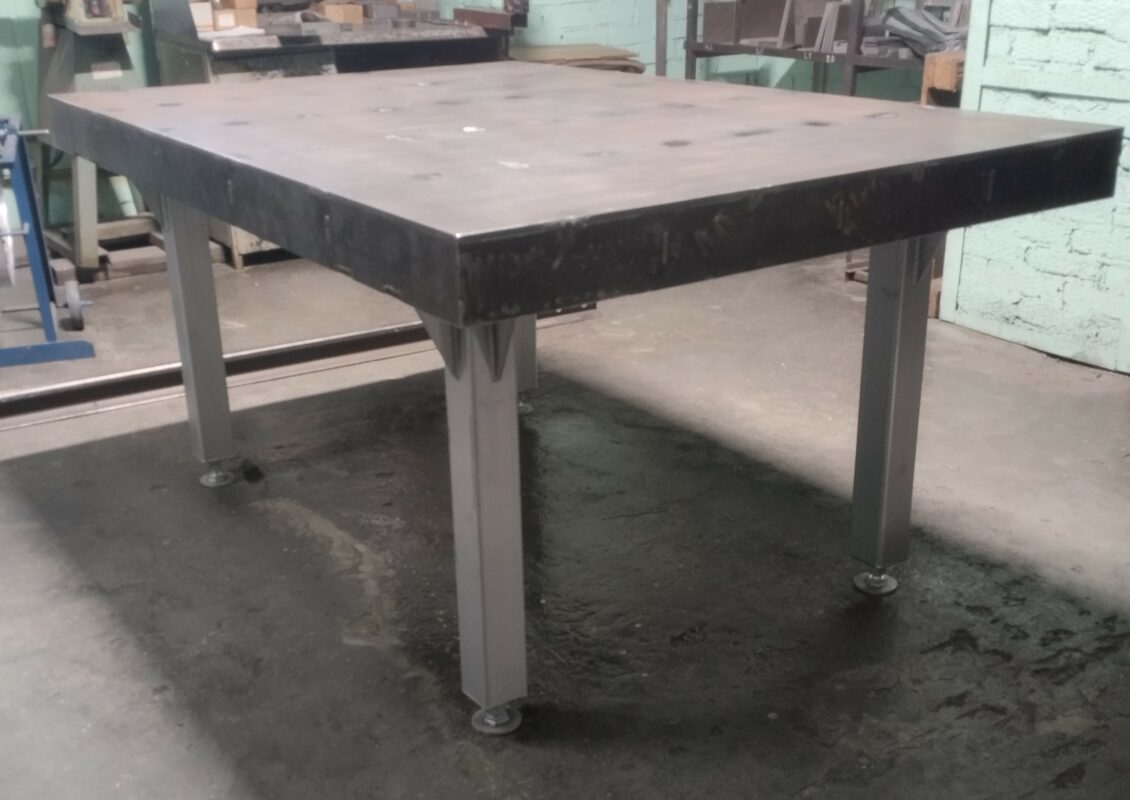

Стол для слесарных и прочих работ со столешницей толщиной 10 мм. 3д модель в Компас 3d и файлы для лазерного раскроя. Стол реально был воплощен в металле и используется.
- Главная -
- Чертежи -
- Строительство -
- Интерьер и мебель -
- Стол слесарный усиленный 1200х1800х850 с регулируемыми ножками
Стол слесарный усиленный 1200х1800х850 с регулируемыми ножками
0
0
34
0
0
40
Сообщить о проблеме
Автор
Aleksandr_mak
Дата
25.02.2026
Язык
Русский
Состав
3D модель стола, комплект файлов для лазерного раскроя
Софт
КОМПАС-3D 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
-
-
-
-
-
-
-
-
Эскиз с указанием мест гравировки.JPG
-
-
-
-
6 мм ст3_Заглушка_4 шт.dxf
-
6 мм ст3_Монтажная пластина_4 шт.dxf
-
6 мм ст3_Основание ножки_4 шт.dxf
-
-
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!ОПИСАНИЕ!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!.txt
-
6 мм ст3 ГРАВ_Заглушка_4 шт.dxf
-
6 мм ст3 ГРАВ_Монтажная пластина_4 шт.dxf
-
6 мм ст3 ГРАВ_Основание ножки_4 шт.dxf
-
6 мм ст3_Ребро поперечное внешее_2 шт.dxf
-
6 мм ст3_Ребро поперечное внутреннее_4 шт.dxf
-
6 мм ст3_Ребро продольное внешнее_2 шт.dxf
-
6 мм ст3_Ребро продольное внутреннее_3 шт.dxf
-
10 мм ст3_Коннектор_4 шт.dxf
-
10 мм ст3_Косынка ноги_8 шт.dxf
-
10 мм ст3_Столешница.dxf
-
-
-
Болт М20.m3d
-
Гайка М20.m3d
-
Заглушка.m3d
-
Косынка ноги.m3d
-
Ножка слесарного станка.a3d
-
Основание ножки.m3d
-
Труба 80х80 ножка.m3d
-
-
-
-
6 мм_Упор 1_2 шт.dxf
-
6 мм_Упор 2_2 шт.dxf
-
-
Упор 1.m3d
-
Упор 2.m3d
-
-
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!ОПИСАНИЕ!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!.txt
-
Коннектор.m3d
-
Монтажная пластина.m3d
-
Ребро поперечное внешнее.m3d
-
Ребро поперечное внутреннее.m3d
-
Ребро продольное внешнее.m3d
-
Ребро продольное внутреннее.m3d
-
Столешница.m3d
-
Стол слесарный в сборе.a3d
-
Стол слесарный в сборе.stp
-
Эскиз с указанием мест гравировки.JPG
-
