Технология изделий из древесины. Изготовление прихожей.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Лесосибирский филиал
федерального государственного бюджетного образовательного учреждения
высшего образования «Сибирский государственный технологический университет»

Кафедра Технологии лесозаготовительных и деревоперерабатывающих производств
Лесосибирск 2016

Разрабатываемое изделие - шкаф для прихожей, предназначенная для усовершенствования интерьера жилых помещений. Шкаф малогабаритный, мобильный , занимает мало места.Изделие сборно-разборной конструкции из щитовых элементов.
Щитовые элементы выполнены из плиты древесностружечной марки П-А, класс эмиссии Е1, толщиной 16 мм, изготовленной согласно ГОСТ 10632-89 «Плиты древесно-стружечные. Технические условия».
Пласти и кромки щитов облицованы листовым облицовочным материалом на основе бумаг, пропитанных смолами, с глубокой степенью отверждения ТУ 13-160-84 «Материал облицовочный на основе пропитанных бумаг с глубокой степенью отвердения смолы».
Для облицовывания пласти и кромок ДСтП синтетическим шпоном используется карбамидоформальдегидный клей КФ-Ж(М), клей-расплав «КРУС».
Сборка каркаса изделия производится на стяжку угловую алюминиевую. Угловые стяжки широко используются в качестве соединительного элемента. Для крепления стяжек к щитам используются виты ГОСТ 17473-80 «Винты с полукруглой головкой».
Для крепления и плавного открывания дверей используем петли четырех шарнирные фиксирующие, шурупы ГОСТ 1145-80 «Шурупы с потайной головкой» и виты ГОСТ 17473-80 «Винты с полукруглой головкой».
Для открывания двери выбираю ручку-кнопку, винты ГОСТ 17473-80 «Винты с полукруглой головкой» и шайбы ГОСТ 10450-78 «Шайбы уменьшенные».
Под верхним горизонтальным щитом находится овальная штанга из хромированной стали. В комплект к штанге входят два металлических держателя, которые крепятся с помощью шурупов ГОСТ 1145-80 «Шурупы с потайной головкой».
Деталь шкафа в виде трапеции изготавливаются из пластика.
На лицевую часть стенки задней крепятся четыре металлических крючка с хромовым покрытием, крепятся с помощью шурупов ГОСТ 1145-80 «Шурупы с потайной головкой».
Шкаф устанавливается на четыре регулируемые опоры от 46 до 52 мм, рекомендуемая высота опор 50 мм. Крепятся с помощью шурупов ГОСТ 1145-80 «Шурупы с потайной головкой».
Все остальные показатели должны соответствовать требованиям ГОСТ 16371–93 «Мебель. Общие технические условия», стандартам на функциональные размеры, конструкторской документации и образцу-эталону, утвержденному в установленном порядке.

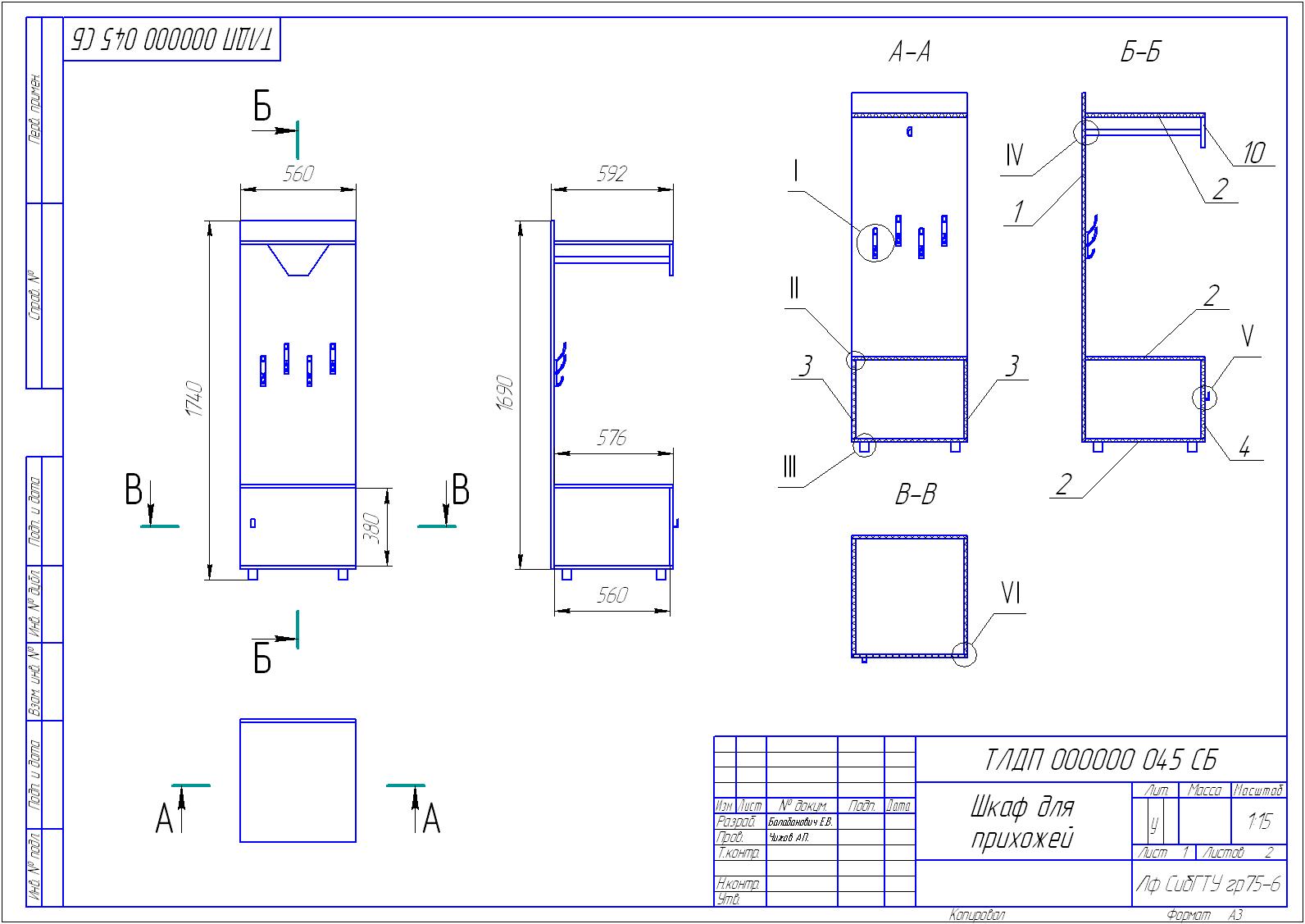

Состав: Цех производства мебели, фурнитура (сб) спецификация, главный вид изделия. Язык документа

Софт: КОМПАС-3D v15.1

Файлы:

Каталог / Строительство / Интерьер и мебель / Технология изделий из древесины. Изготовление прихожей.

Министерство образования и науки.docx
цех 045.cdw
Чертеж1.cdw
Чертеж2.cdw
Чертеж3.cdw
Чертеж4.cdw
Чертеж5.cdw
