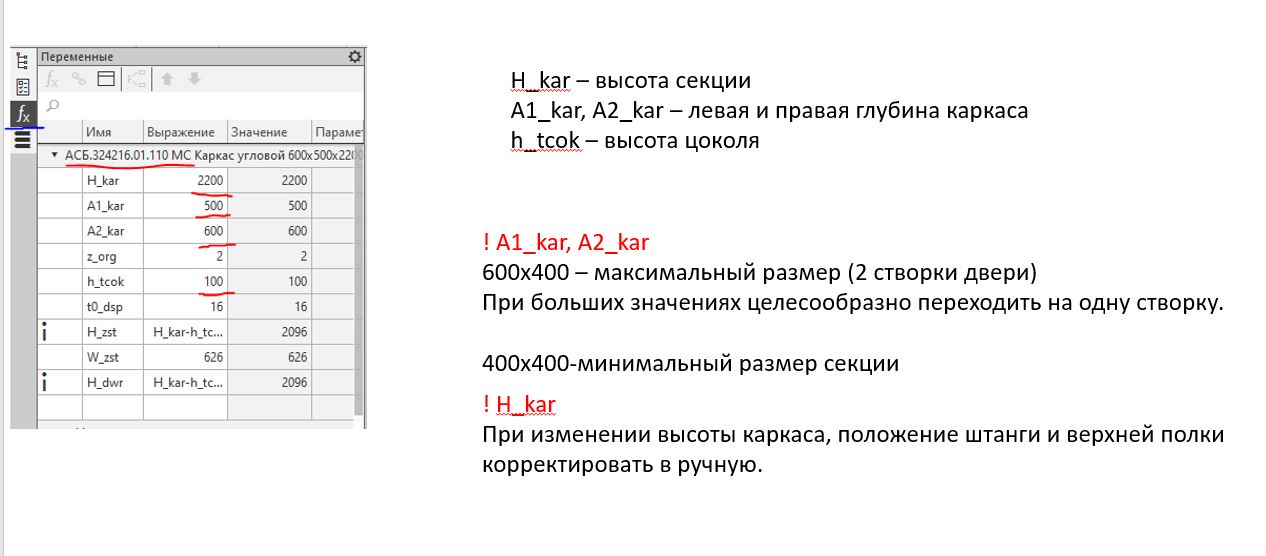

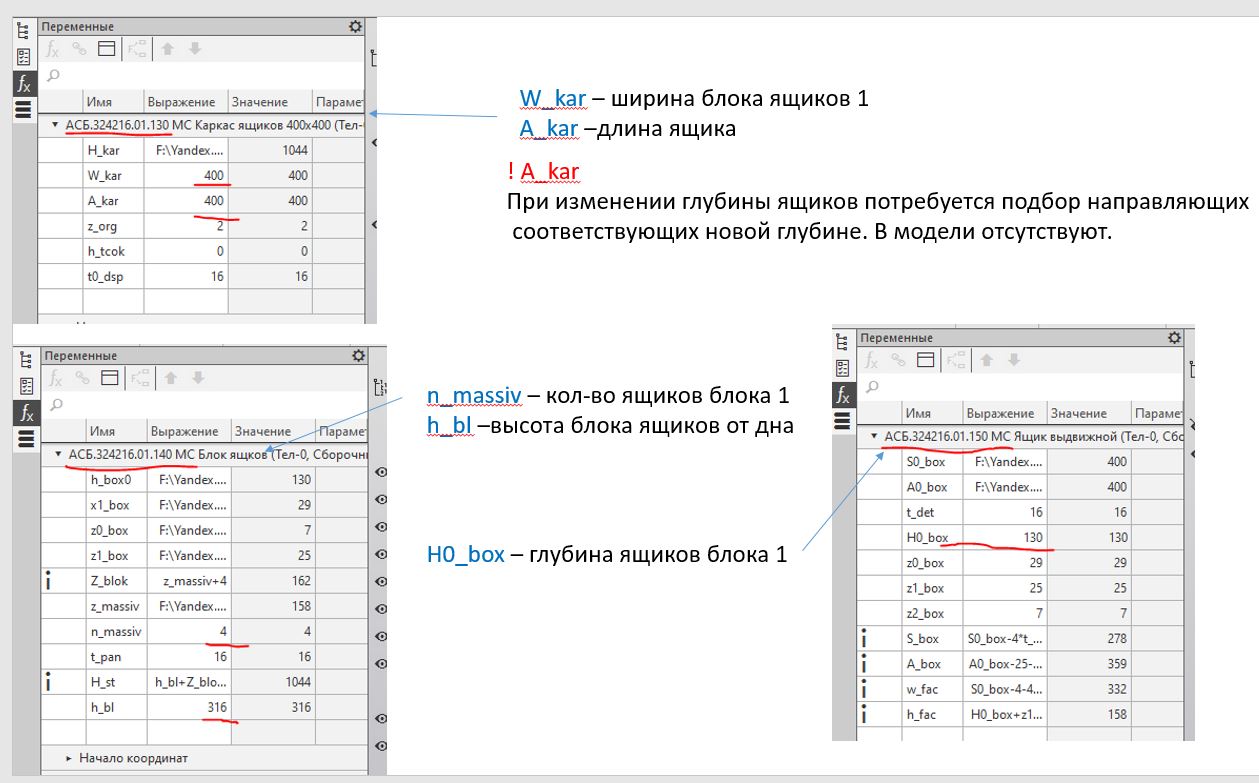

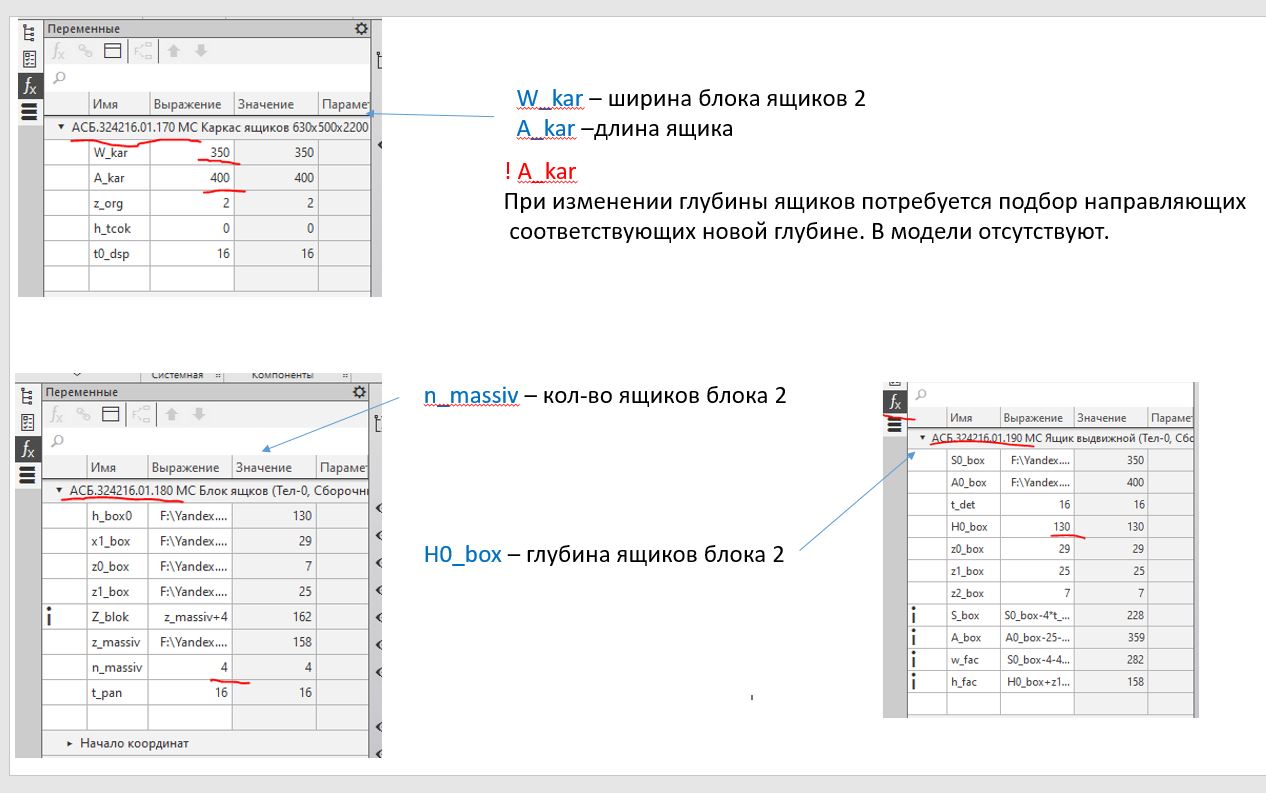

Модель содержит сборку шкафа, ящиков со всеми входящими деталями и минимальную фурнитуру. Часть фурнитуры - солиды без истории. Была создана для оценки необходимого количества дсп под конкретные размеры и конфигурацию. Модель частично параметризирована. Инструкция прилагается.
- Главная -
- Чертежи -
- Строительство -
- Интерьер и мебель -
- Угловая секция распашного шкафа (600х500х2200), с 2-мя блоками ящиков

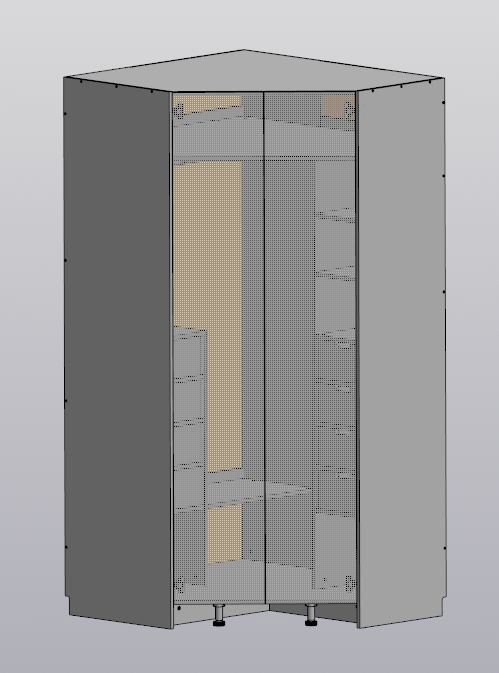

Угловая секция распашного шкафа (600х500х2200), с 2-мя блоками ящиков
0
0
17
0
0
350
Сообщить о проблеме
Автор
Алексей Баева
Дата
11.09.2026
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
HARMONY петля без пружины накладная 90_105.a3d
-
Rafix 20 _ Стяжка эксцентриковая усиленная.a3d
-
Rastex1516 _ Rastex1516.m3d
-
_KDPackageBuilderLog_{10-09-2026}_{10-54-47}.html
-
_KDPackageBuilderLog_{10-09-2026}_{10-54-47}.xml
-
АСБ.324216.01.000.100 _ Угловая секция.pdf
-
АСБ.324216.01.100 МС _ Секция шкафа угловая.a3d
-
АСБ.324216.01.100 МС _ Секция шкафа угловая.stp
-
АСБ.324216.01.101 _ Штанга.m3d
-
АСБ.324216.01.102 МД _ Полка.m3d
-
АСБ.324216.01.103 МД _ Полка.m3d
-
АСБ.324216.01.110 МС _ Каркас угловой 600х500х2200.a3d
-
АСБ.324216.01.111 МД _ Стенка задняя.m3d
-
АСБ.324216.01.112 МД _ Стенка боковая.m3d
-
АСБ.324216.01.113 МД _ Стенка боковая.m3d
-
АСБ.324216.01.114 МД _ Крышка.m3d
-
АСБ.324216.01.115 МД _ Дно.m3d
-
АСБ.324216.01.116 МД _ Полка.m3d
-
АСБ.324216.01.117 МД _ Дверь левая.m3d
-
АСБ.324216.01.118 МД _ Стенка усиления.m3d
-
АСБ.324216.01.119 МД _ Стенка усиления.m3d
-
АСБ.324216.01.120 МС _ Блок ящиков 700х500х2200.a3d
-
АСБ.324216.01.121 МД _ Стенка усиления.m3d
-
АСБ.324216.01.122 МД _ Стенка задняя.m3d
-
АСБ.324216.01.123 МД _ Опора.m3d
-
АСБ.324216.01.124 МД _ Опора.m3d
-
АСБ.324216.01.125 МД _ Царга.m3d
-
АСБ.324216.01.130 МС _ Каркас ящиков 400х400.a3d
-
АСБ.324216.01.131 МД _ Добор боковой.m3d
-
АСБ.324216.01.131 МД _ Стенка задняя.m3d
-
АСБ.324216.01.133 МД _ Стенка боковая.m3d
-
АСБ.324216.01.140 МС _ Блок ящков.a3d
-
АСБ.324216.01.141 МД _ Панель крайняя.m3d
-
АСБ.324216.01.150 МС _ Ящик выдвижной.a3d
-
АСБ.324216.01.151 МД _ Фасад.m3d
-
АСБ.324216.01.152 МД _ Стенка боковая.m3d
-
АСБ.324216.01.153 МД _ Стенка задняя.m3d
-
АСБ.324216.01.154 МД _ Дно.m3d
-
АСБ.324216.01.155 МД _ Лоб ящика.m3d
-
АСБ.324216.01.160 МС _ Блок ящиков 700х500х2200.a3d
-
АСБ.324216.01.161 МД _ Добор боковой.m3d
-
АСБ.324216.01.170 МС _ Каркас ящиков 350х400.a3d
-
АСБ.324216.01.171 МД _ Стенка задняя.m3d
-
АСБ.324216.01.172 МД _ Стенка боковая.m3d
-
АСБ.324216.01.180 МС _ Блок ящков.a3d
-
АСБ.324216.01.181 МД _ Панель крайняя.m3d
-
АСБ.324216.01.190 МС _ Ящик выдвижной.a3d
-
АСБ.324216.01.191 МД _ Фасад.m3d
-
АСБ.324216.01.192 МД _ Стенка боковая.m3d
-
АСБ.324216.01.193 МД _ Стенка задняя.m3d
-
АСБ.324216.01.194 МД _ Дно.m3d
-
АСБ.324216.01.195 МД _ Лоб ящика.m3d
-
Винт Конфирмат 7х40.m3d
-
Винт прижимной.m3d
-
Винт регулировачный.m3d
-
Вставка 350 мм_v21.m3d
-
Евровинт.m3d
-
Инструкция.pptx
-
Корпус 350 мм_V21.m3d
-
Корпус Rafix.m3d
-
Направляющие шариковые полного выдвижения 350 мм_V21.a3d
-
Ножка регулируемая_ножка_100.m3d
-
Ось.m3d
-
Пластина 1.m3d
-
Пластина 2.m3d
-
Плечо петли.m3d
-
Полкодержатель _ 5x16.m3d
-
Проставка 350 мм_v21.m3d
-
Регулируемая опора Lemax PROF черный, 100 мм FL10B.a3d
-
Саморез_М4х16.m3d
-
Стяжка эксцентриковая.a3d
-
Стяжка эксцентриковая Rafix 20.a3d
-
Установочная площадка.m3d
-
Чашка.m3d
-
Чашка в сборе _ ЭСБ.a3d
-
Шкант 8х30.m3d
-
Штангодержатель металлический.a3d
-
Штангодержатель металлический.m3d
-
Шток эксцентрика 6х11-9.5.m3d
-
винт М4х10 (вкладная_45).m3d
-
винт регул М6,5х14 (вкладная_45).m3d
-
петля вкладная_45.a3d
-
пружина возвратная (вкладная_45).m3d
-
пятка петли (вкладная_45).m3d
-
скоба чашки (вкладная_45).m3d
-
соединительная тяга (вкладная_45).m3d
-
стяжка эксцентрика Rafix.m3d
-
стяжка эксцентрика _ стяжка эксцентрика.m3d
-
фиксатор тяги (вкладная_45).m3d
-
чашка петли (вкладная_45).m3d
-
шарнирная тяга петли (вкладная_45).m3d
-
шток _ 7х10-34.m3d
