Верстак комбинированный

250

Верстак комбинированный предназначен для выполнения столярных, слесарных, сборочных, монтажных и других работ. Имеет габаритные размеры 1000х500 и регулируемую высоту столешница 650-900. 3D модель с деталировкой подготовленная для последующего изготовления. Файлы включают в себя 3D модели и сборку, чертежи для сборки и гибки. Контуры DXF для резки на ЧПУ. В том числе с гравировкой на контурах деталей, которые затем необходимо согнуть.

3D Модели dxf под резку верстак КОМПАС-3D Мебель рабочее место Стол

Автор

Виталий

Дата

17.04.2025

Язык

Русский

Состав

ЗD Модель. Деталировка. Чертежи сборочные и на гибку. Раскрой для резки ЧПУ в формате DXF.

Софт

КОМПАС-3D 21 Как открыть?

Содержимое архива

развертки
- ВК-01.01.01 - Опора рамы-лист1,5-2шт.cdw
- ВК-01.01.02 - Пятка опоры-лист1,5-4шт.cdw
- ВК-01.01.03 - Боковая рамы-лист1,5-2шт.cdw
- ВК-01.02.01 - Боковая стойки-лист1,5-2шт.cdw
- ВК-01.02.02 - Опора стойки-лист1,5-2шт.cdw
- ВК-01.02.03 - Кронштейн короба-лист1,5-2шт.cdw
- ВК-01.02.04 - Короб-лист1,5.cdw
- ВК-01.03.02 - Настил оцинкованный-листОЦ 0,5.cdw
- ВК-01.04.01 - Экран-лист1,5.cdw
- ВК-01.04.02 - Кронштейн экрана-лист1,5-2шт.cdw
- картинки

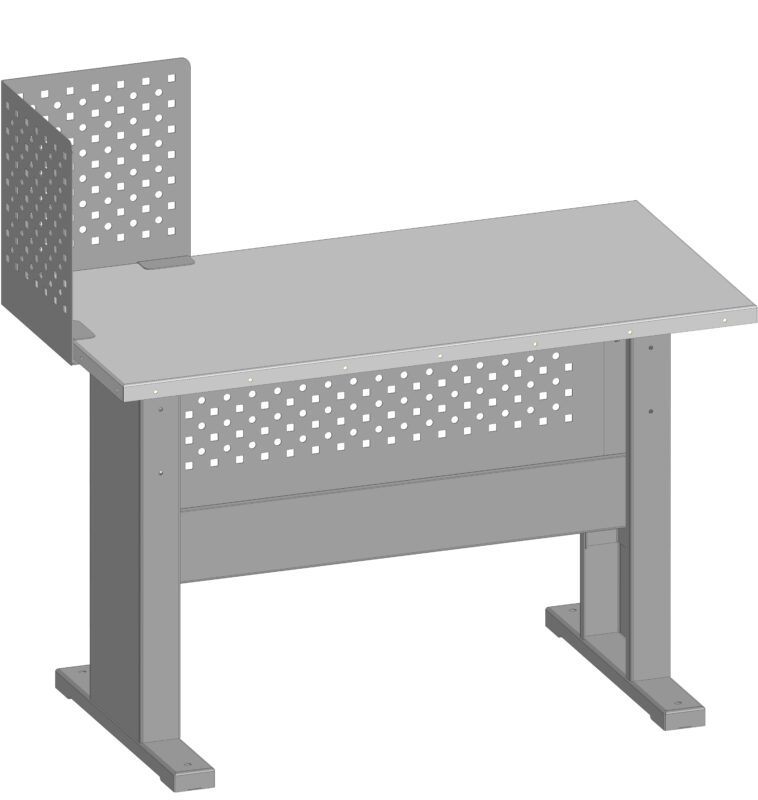

  - 1ВК-01.00.00 СБ - Верстак комбинированный.jpg
  - 2ВК-01.00.00 СБ - Верстак комбинированный.jpg
  - ВК-01.00.00 СБ - Верстак комбинированный Сборочный чертеж.jpg
  - ВК-01.00.00 СБ сост - Верстак комбинированный Сборочный чертеж.jpg
  - ВК-01.01.00 СБ - Рама в сборе Сборочный чертеж.jpg
  - ВК-01.01.01 - Опора рамы.jpg
  - ВК-01.01.02 - Пятка опоры.jpg
  - ВК-01.01.03 - Боковая рамы.jpg
  - ВК-01.02.00 СБ - Стойка в сборе Сборочный чертеж.jpg
  - ВК-01.02.01 - Боковая стойки.jpg
  - ВК-01.02.02 - Опора стойки.jpg
  - ВК-01.02.03 - Кронштейн короба.jpg
  - ВК-01.02.04 - Короб.jpg
  - ВК-01.03.02 - Настил оцинкованный.jpg
  - ВК-01.04.00 СБ - Экран в сборе Сборочный чертеж.jpg
  - ВК-01.04.01 - Экран.jpg
  - ВК-01.04.02 - Кронштейн экрана.jpg
- dxf
  - ВК-01.01.01 - Опора рамы-лист1,5-2шт.dxf
  - ВК-01.01.02 - Пятка опоры-лист1,5-4шт.dxf
  - ВК-01.01.03 - Боковая рамы-лист1,5-2шт.dxf
  - ВК-01.02.01 - Боковая стойки-лист1,5-2шт.dxf
  - ВК-01.02.02 - Опора стойки-лист1,5-2шт.dxf
  - ВК-01.02.03 - Кронштейн короба-лист1,5-2шт.dxf
  - ВК-01.02.04 - Короб-лист1,5.dxf
  - ВК-01.03.02 - Настил оцинкованный-листОЦ 0,5.dxf
  - ВК-01.04.01 - Экран-лист1,5.dxf
  - ВК-01.04.02 - Кронштейн экрана-лист1,5-2шт.dxf
ВК-01.00.00 СБ - Верстак комбинированный Сборочный чертеж.cdw
ВК-01.00.00 СБ - Верстак комбинированный.a3d
ВК-01.00.00 СБ сост - Верстак комбинированный Сборочный чертеж.spw
ВК-01.00.00 ТЧ - Верстак комбинированный Теоретический чертеж.cdw
ВК-01.00.01 - Перемычка общая.m3d
ВК-01.01.00 СБ - Рама в сборе Сборочный чертеж.cdw
ВК-01.01.00 СБ - Рама в сборе.a3d
ВК-01.01.01 - Опора рамы.cdw
ВК-01.01.01 - Опора рамы.m3d
ВК-01.01.02 - Пятка опоры.cdw
ВК-01.01.02 - Пятка опоры.m3d
ВК-01.01.03 - Боковая рамы.cdw
ВК-01.01.03 - Боковая рамы.m3d
ВК-01.02.00 - Стойка в сборе.a3d
ВК-01.02.00 СБ - Стойка в сборе Сборочный чертеж.cdw
ВК-01.02.01 - Боковая стойки.cdw
ВК-01.02.01 - Боковая стойки.m3d
ВК-01.02.02 - Опора стойки.cdw
ВК-01.02.02 - Опора стойки.m3d
ВК-01.02.03 - Кронштейн короба.cdw
ВК-01.02.03 - Кронштейн короба.m3d
ВК-01.02.04 - Короб.cdw
ВК-01.02.04 - Короб.m3d
ВК-01.03.00 СБ - Столешница в сборе.a3d
ВК-01.03.01 - Столешница.m3d
ВК-01.03.02 - Настил оцинкованный.cdw
ВК-01.03.02 - Настил оцинкованный.m3d
ВК-01.04.00 - Экран в сборе.a3d
ВК-01.04.00 СБ - Экран в сборе Сборочный чертеж.cdw
ВК-01.04.01 - Экран.cdw
ВК-01.04.01 - Экран.m3d
ВК-01.04.02 - Кронштейн экрана.cdw
ВК-01.04.02 - Кронштейн экрана.m3d
