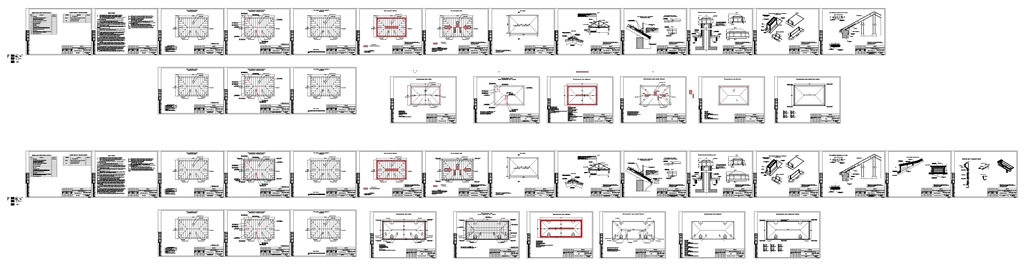

Проектная документация на капитальный ремонт кровли (Замена стропильных ног, маурлата), монтаж выстелок, узлы и т.п.
ОБЩИЕ УКАЗАНИЯ
1. Рабочая документация марки АС разработана на основании задания на проектирование.
2. Проектом предусмотрен капитальный ремонт кровли многоквартирного жилого дома.
3. Рабочие чертежи выполнены применительно к следующим условиям строительства:
- Расчетная зимняя температура наружного воздуха наиболее холодной пятидневке, обеспеченностью
0.92 - минус 30°С (СП 131.133.30.2012, СНиП 23-01-99*);
- Нормативный скоростной напор ветра для I ветрового района - 0.23 кПа (23 кг/м²) (СП 131.13330.2011, СНиП 2.01.07-85*);
- Нормативный вес снегового покрова на 1 кв./м² горизонтальной поверхности земли для IV снегового района - 2.0 кПа (200 кг/м²) (СП 20.13330.2016, СНиП 2.01.07-85*).
4. До начала ремонтных работ выполнить демонтаж существующего кровельного покрытия и обрешетки, провести дополнительное обследование врубок и соединений существующих элементов системы скатной крыши. Поврежденные, ослабленные врубки при необходимости стянуть струбцинами (домкратами) и сколотить гвоздями или установить строительные скобы ∅ 10AI (А240 ГОСТ 5781-82* размером 200 × 80 (размер и кол-во скоб уточнить по месту)).
5. В качестве материала для применения деревянных элементов крыши применять следующие хвойные породы древесины: 1 сорт -для несущих конструкций и обрешетки; 2 сорт - для вспомогательных конструкций.
Влажность древесины должна быть не менее 20%.
6. Вновь устанавливаемые элементы крыши должны быть антисептированны и подвигнуты глубокой пропитке антипиреном не ниже II группы огнезащитной эффективности.
7. Деревянные элементы в места соприкосновения кс кирпичной кладкой изолировать одним слоем рубероида.
8. Для крепления деревянных элементов конструкций применять гвозди с конической головкой ГОСТ 4028-63 и саморезы. Длина гвоздя должна быть не менее двойной толщины пробиваемого элемента. Стальные крепежные элементы должны иметь цинковое покрытие.
9. Антикоррозионную защиту металлических конструкций выполнить окраской двумя слоями эмали ПФ-115 ГОСТ 6465-76* по одному слою грунтовки ГФ-021 ГОСТ 25129-82* общий толщиной 55 мкм, включая грунтовку. Нарушенное при монтаже антикоррозионное покрытие восстановить.
10. Все вновь устанавливаемые металлические элементы необходимо заземлить.
11. До начала производства работ по капитальному ремонту крыши эксплуатирующий организацией произвести ревизию дымоходных, газоходных, вентиляционных труб, каналов, шахт. Частично разрушенные стволы кирпичных шахт, восстановление каналов в которых выполнено путем установки хризотилцементных (либо аналогичных) труб должны быть восстановлены путем перекладки выветрелых участков кладки и наращиванием их кирпичной кладкой до высоты, требуемой нормативной документацией. Кирпичную кладку выполнять из кирпича КР-р-по-250×120×65/1НФ/150/1,4/35 ГОСТ 530-2012 на цементно-песчаном растворе марки М100.
Особое внимание обратить на устройство проходок и примыканий газоходов к конструкциям, выполненным из горючих материалов. Все выявленные недостатки должны быть устранены эксплуатирующей организацией до начала производства капитального ремонта крыши. Выполнение капитального ремонта конструкцией крыши до восстановление дымоходных, газоходных, вентиляционных труб, каналов, шахт не допускается.
12. Проектом предусматривается замены несущих элементов стропильной крыши со сниженной несущей способностью, выявленных во время выполнения обследования конструкций крыши. Производитель работ, после выполнения демонтажа кровли и обрешетки должен произвести осмотр скрытых от обзора со стороны чердака, поверхностей конструкций крыши на предмет определения их остаточной несущей способности. В случае выявления конструкций с пониженной прочностью, производитель работ, по согласованию с заказчиком, должен выполнить их замену, либо усиление.
