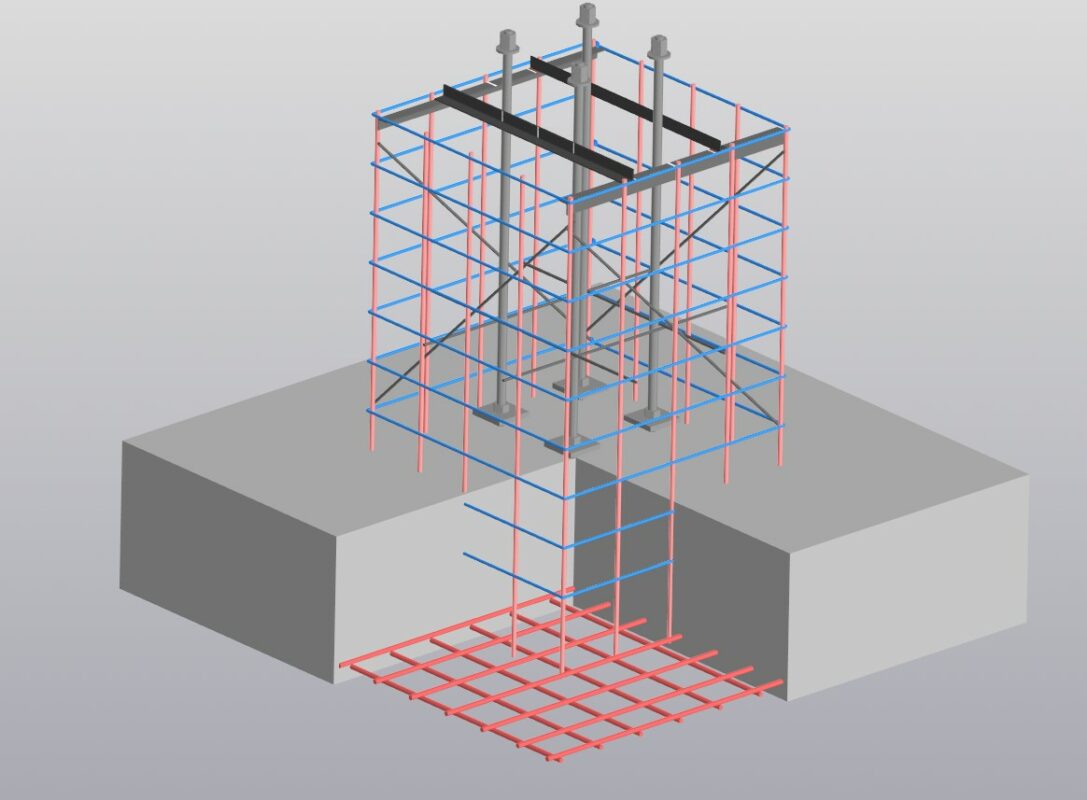

схематическая по этапнаяя схама по монтажу анкерных болтов в оголовке армированного стакана с помощью кондуктора из 50 уголка.
- Главная -
- Чертежи -
- Строительство -
- Кондуктор для монтажа анкерных болтов
Кондуктор для монтажа анкерных болтов
1
1
329
0
0
40
Сообщить о проблеме
Автор
Олександр
Нестеренко
Дата
03.12.2024
Язык
Русский
Состав
сборка из отдельных элементов, плита фундамента, армирование фундамента, верх фундамента, устройство кондуктора из 50 уголка, анкерные болты.
Софт
КОМПАС-3D 40
Как открыть?
Отзывов пока нет
Содержимое архива
-
фундамент
-
анкерные болты диаметр 32.m3d
-

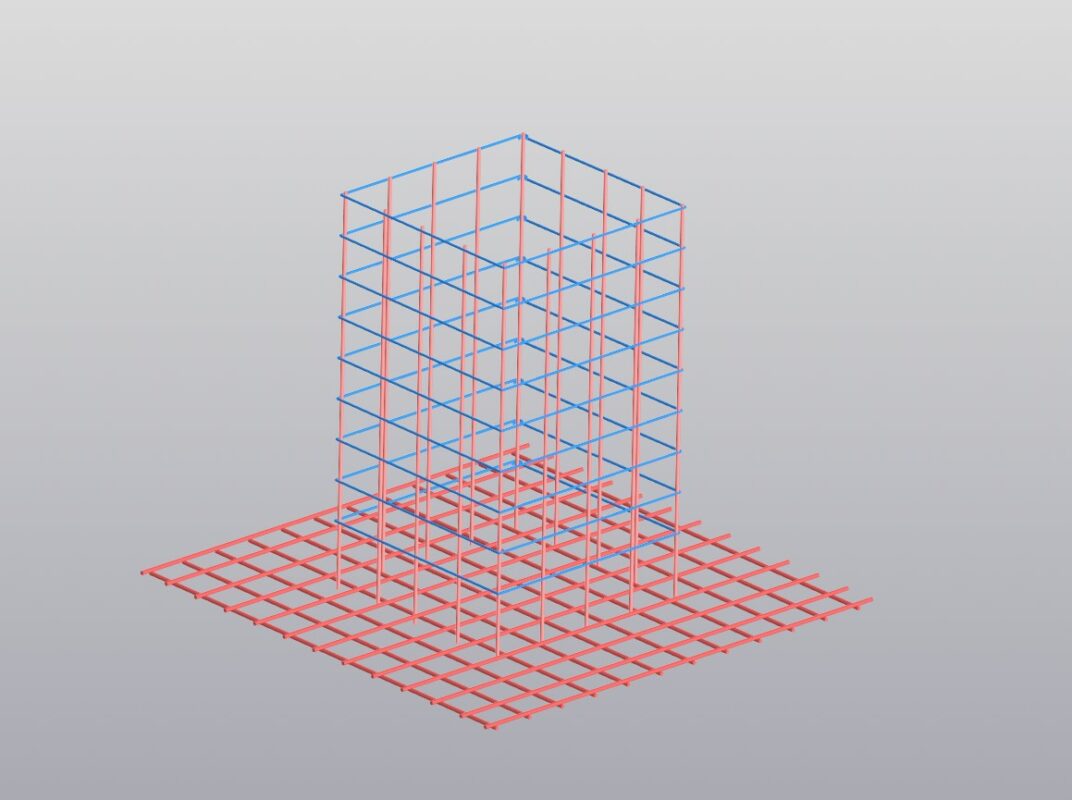

армирование фундамента.m3d
-
оголовок фундамента.m3d
-
плита фундамента.m3d
-
-

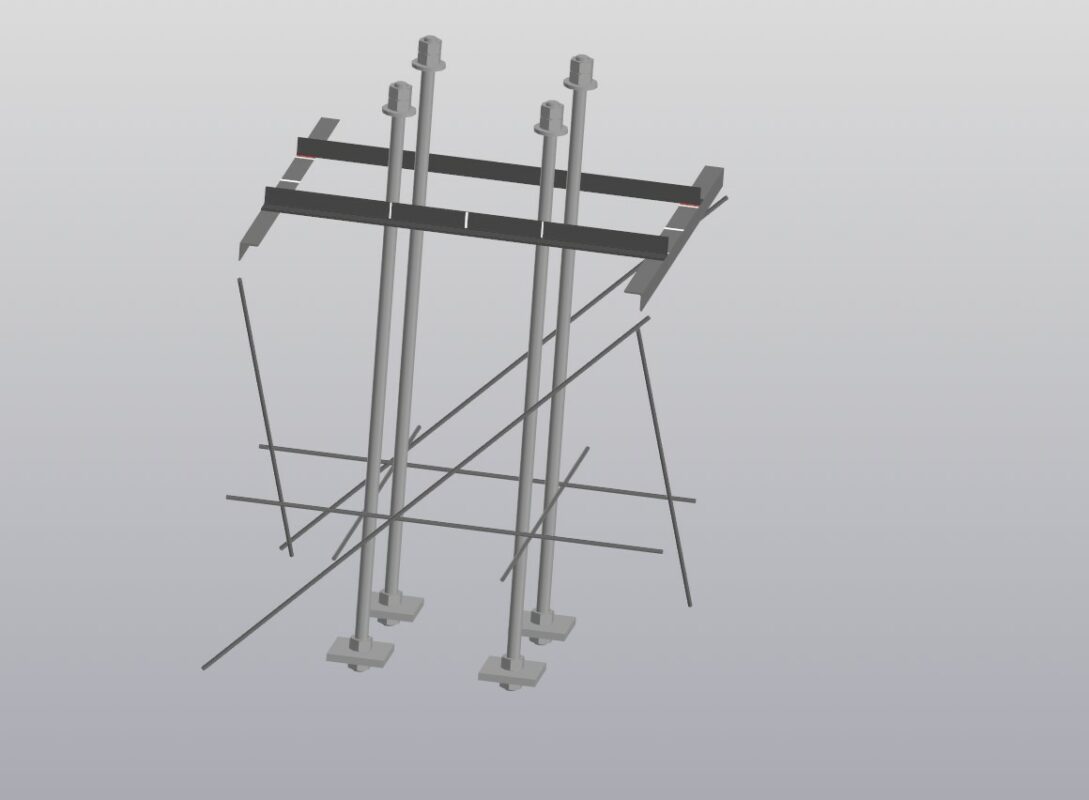

кондуктор для анкерных болтов
-
1. Привариваем уголок 50.m3d
-
2. Привариваем раскосы для устойчивости.m3d
-
3. Отмечаем цен. ось и ось болтов + край уголка (радиус болта).m3d
-

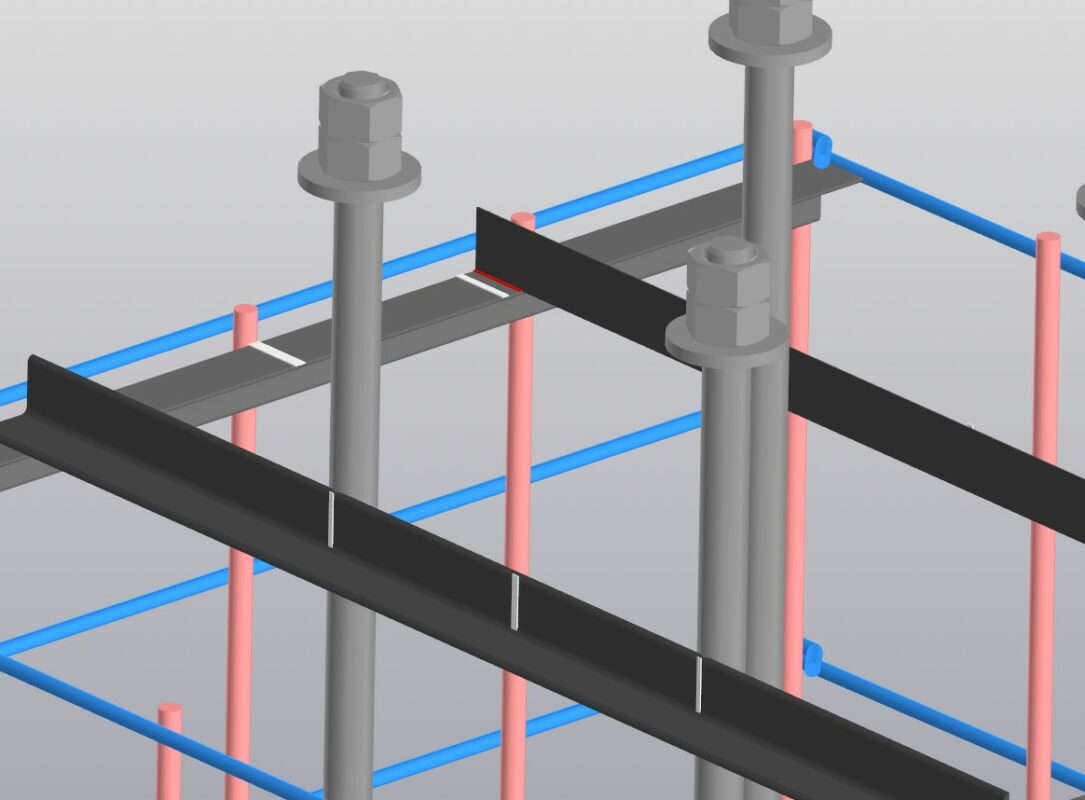

4. Привариваем уголок 50 (по краю будущих болтов).m3d
-
5. Отмечаем цен. ось и ось болтов.m3d
-
6. Фиксация анк. болтов в теле бетона.m3d
-
-
оси.m3d
-
поэлементный Монтаж анкерных болтов.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
