Коннекторы бруса 100х100 Беседки угловой

1
0
41
0
0

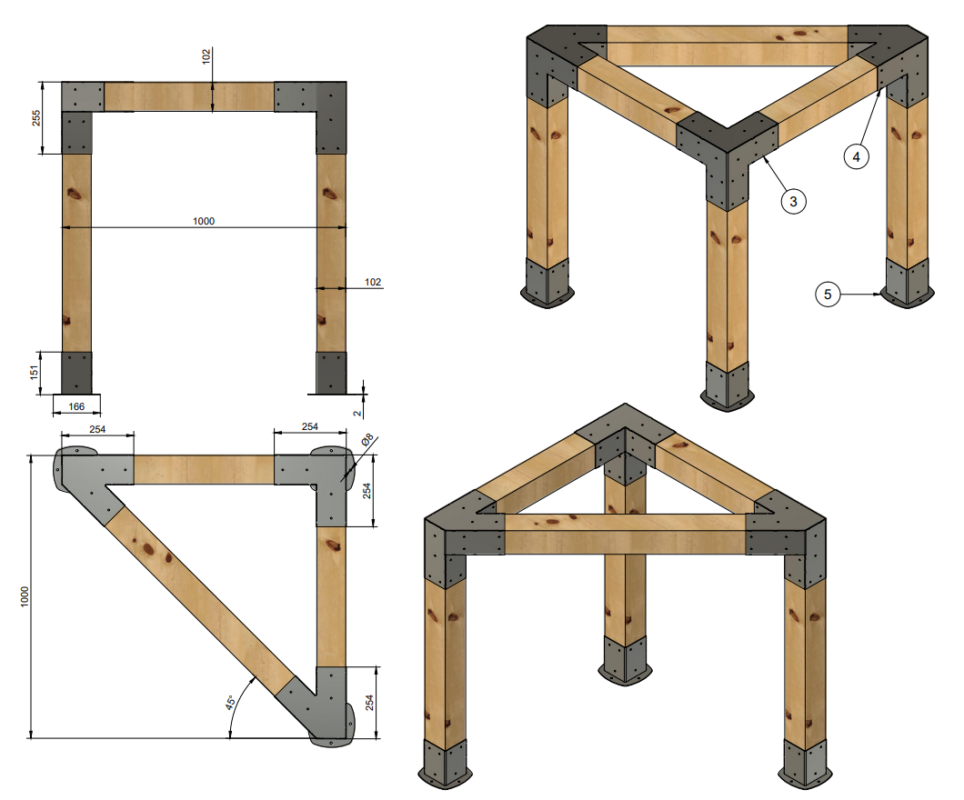

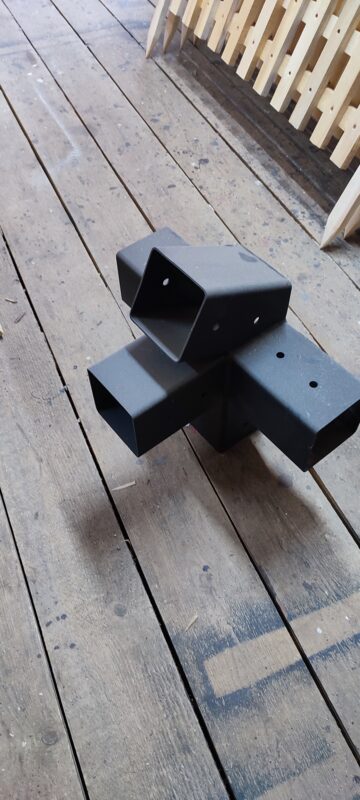

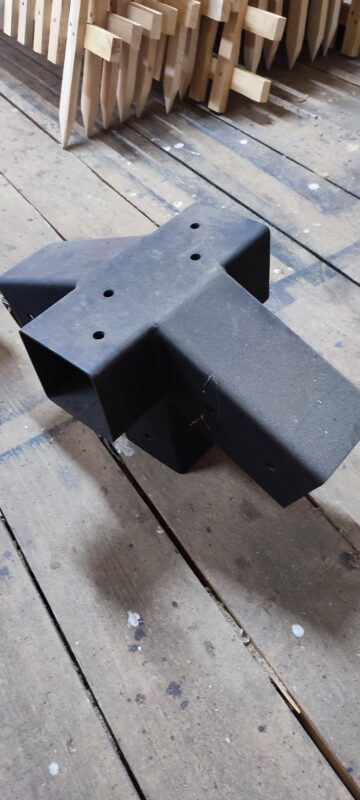

Коннекторы бруса для беседки угловой 45deg.
Пазовая сборка, - все можно изготовить подручными средствами заказав только раскрой.
Полный комплект от модели до вектора готового к отправке в производство на л.резку.

Проект F360 (с некоторой параметризацией и историей построения) Step242 (на случай открытия в другом ПО) Некоторая схема для общего понимания - pdf ЛАЗЕРНАЯ РЕЗКА (готовая папка к отправке): вектор, указано кол-во, толщина металла. Файлы открываются на станках, проверено. Детали с гибкой - есть прорезы по линии реза с учетом радиуса, на лазере как гравировка - рез по линии >> Следовательно:: Вся сборка не требует гибочных работ на станке - гибка ручная с небольшим усилием (пальчиками - легко) ** нужна станочная гибка - убираем одиночные линии с вектора.



Дата
31.10.2024
Язык
Русский
Состав
3D Сборка, dxf
Софт
Fusion 360 step242, f3d
Содержимое архива
  • Лазерная резка
    • UT100
      • 2мм_3шт_NM.dxf
      • 2мм_3шт_NP.dxf
      • 2мм_3шт_PL.dxf
    • U90
      • 2мм_1шт_BTM-Q2.dxf
      • 2мм_1шт_BTM-Q2M.dxf
      • 2мм_1шт_CAP-T.dxf
      • 2мм_1шт_IN-C.dxf
      • 2мм_1шт_OUT-H.dxf
    • U45-LR
      • #2мм_2шт_OUT-K.dxf
      • 2мм_2шт_BTM-CAP.dxf
      • 2мм_2шт_IN-J.dxf
      • 2мм_2шт_IN-YH.dxf
      • 2мм_2шт_OUT-K.dxf
      • 2мм_2шт_TOP_CAP.dxf
  • Уголки браса 100х100 v13.step
  • Уголки бруса 100х100 Drawing.pdf
  • Уголки бруса 100х100 v13.f3d
