Конструирование сооружения с деревянными каркасными элементами

Полтавський національний технічний університет імені Юрія Кондратюка
Кафедра конструкцій з металу, дерева та пластмас
КУРСОВИЙ ПРОЕКТ
з дисципліни «Конструкції із дерева та пластмас»
на тему «Конструювання споруди з дерев’яними каркасними елементами»
Полтава 2015

Проектування утепленого покриття з дощатим щитом для будівлі II класу відповідальності (коефіцієнт надійності за призначенням γn=0,95), група експлуатації Б-2 (в середині неотоплюваних приміщень, в нормальній зоні) Крок несучих конструкцій – 5,5 м. Матеріал – дошки з сосни 2-го та 3-го сортів. Район будівництва – м. Кіровоград (вага снігу – 1,23 кН/м2, тиск вітру – 0,41 кН/м2). Будівля однопрогінна. Розміри будівлі у плані – 22 м (прогін) × 55 м (довжина в осях). Складові елементи каркаса: колони з дощато-клеєних блоків, арки (приймається дощато-клеєна). Низ арок на відмітці +7.8м

Вихідні дані
1,Розрахунок огороджуючих конструкцій покриття
2,Розрахунок дощатоклеєної колони
3.Розрахунок перерізу колони
4.Техніко-економічні показники арки
Список використаних літературних джерел

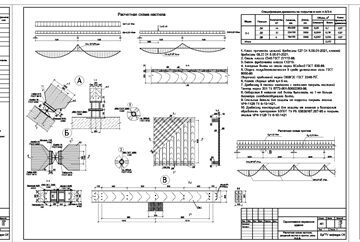

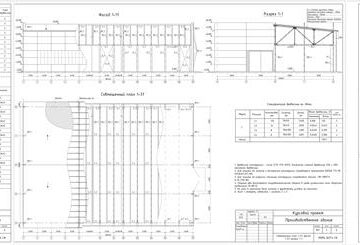

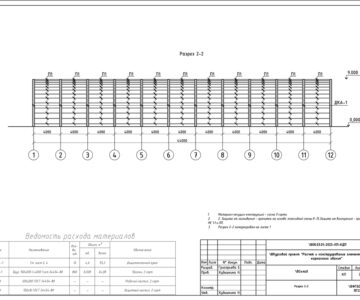

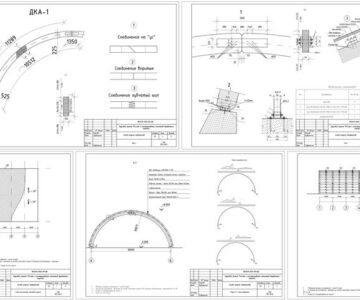

Состав: Конструктивна схема, розрахункова схема, арка, вузли, специфікації Язык документа

Софт: AutoCAD 2014
