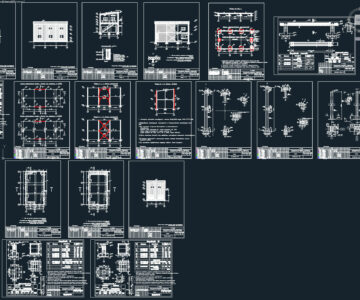

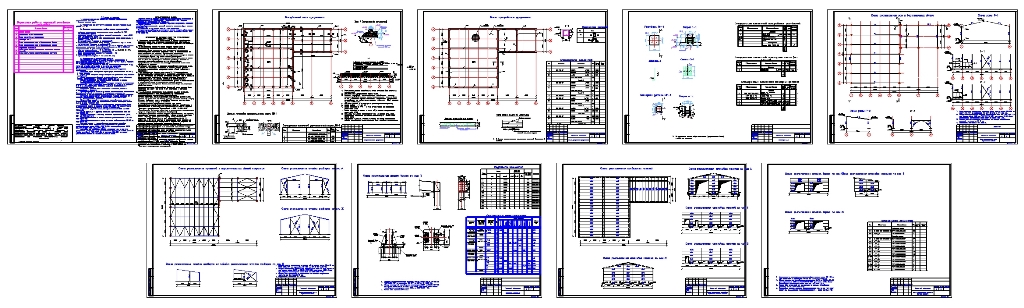

Конструктивные решения гаража 18х15 с пристройкой 12х7м

Архитектурно-планировочное решение:
Проектируемое здание отдельно стоящее, одноэтажное, с максимальными размерами в осях "1-8"- 27,0м, "А-Ж"- 18,0м., высотой до нижних выступающих конструкций 4,5м.
Гаражи имеют: гараж на 4 мест для больших автомобилей (автобус и т.д.), гараж на 9 легковых автомашин и комната для персонала.
для обеспечения безопасности людей во время пожара, беспрепятственной эвакуации в проекте выполнены следующие мероприятия:
- эвакуация людей проводится через дверь расположенный на оси 1, и через ворота.
- длина путей эвакуации между выходами не превышает нормативных требований.
- дверь эвакуационных выходов и другие двери на путях эвакуации, должны открываться по направлению выхода здания.
Кровля двухскатная, по металлическим прогонам и балкам.
Конструктивная схема здания.
Конструктивная схема здания - каркасная, состоит из поперечных однопролетных рам с размерами пролета 15,0 м. и 7,0 м., с шагом 3 м. и 6 м., стальных балок, прогонов покрытия, вертикальных и горизонтальных связей.
Сопряжение ригелей рам с колоннами - жесткое, колонн с фундаментами - жесткое.
Пространственная жесткость зданий обеспечивается постановкой вертикальных связей по колоннам в продольном и поперечном направлениях, а также горизонтальными связями в плоскости покрытия.
Проектом предусмотрено использование грунтов основания по II принципу фундирования, согласно требований СП 25.13330.2012.
Конструктивное решение:
Фундаментная плита - монолитная железобетонная плита из бетона класса В25, F200, W6 армированная вязаной арматурой класса ∅12 АIII (А400) ГОСТ5781-82*.
Ростверки - монолитные железобетонные, расположенные выше фундаментной плиты, из бетона класса В25, F200, W6 армированная вязаной арматурой класса ∅12 АIII (А400) ГОСТ5781-82*.
Колонны - двутавр стальной горяческатаный 20К2 по ГОСТ 26020-83;
Балки покрытия - двутавр стальной горяческатаный 30Б1 по ГОСТ 26020-83;
Прогоны покрытия - швеллер стальной горяческатаный 14П, 20П по ГОСТ 8240-97;
Связи вертикальные - уголок стальной равнополочный 16П по ГОСТ 8240-97;
Связи горизонтальные - уголок стальной равнополочный 11х5 по ГОСТ 8509-93;
Наружные стены - трехслойные металлические стеновые сэндвич-панели ПСММ толщ.200 мм, утеплитель полужесткие минераловатные плиты П125 у=125 кг/м3, теплопроводность 0.039 Вт/м°С ТУ 5284-001-38704583-2013.
Отмостка по периметру здания, на ширину 1,05 м от края фундамента, выполнена из из армированного бетона В7,5 F100 толщ.80 (сетка из ∅4Вр-1 ГОСТ 6727-80, с ячейками 100х100) по откосу уплотненной насыпи из песчано-гравийной смеси.
