Крытая насосная дизельного топлива

Крытая насосная дизельного топлива, с кран-балкой. Проектная стадия - Раздел Конструктивные решения
Состав:

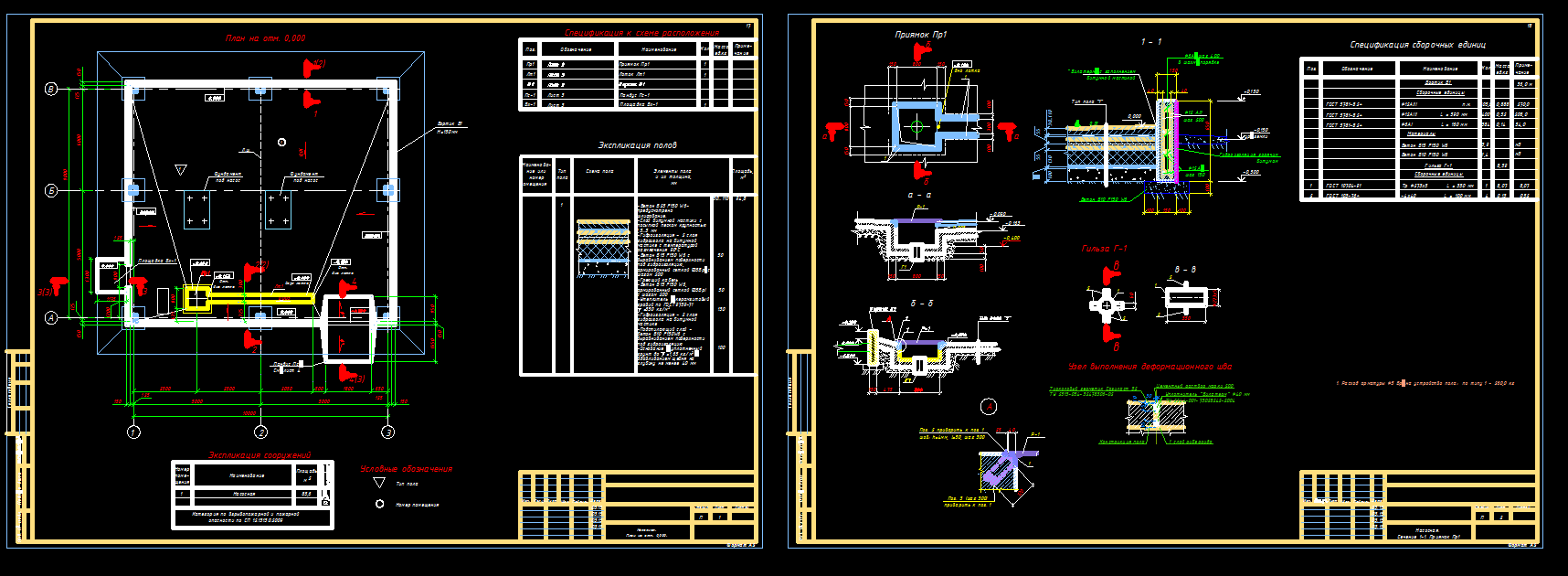

План на отм. 0,000. - Лист 1
Сечение 1-1. Приямок Пр1 - Лист 2
Сечения 2-2, 3-3, 4-4. - Лист 3
Схема расположения свай. Схема расположения ростверков - Лист 4
Ростверк РСм1 - Лист 5
Свая БНС 9.2-32 - Лист 6
Схема расположения металлоконструкций обшивки - Лист 7
Схема расположения колонн, балок, распорок и связей - Лист 8
Схема расположения металлоконструкций покрытия - Лист 9
Схема расположения балок подкрановых путей - Лист 10

Состав: Конструктивные решения Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Крытая насосная дизельного топлива

Насосная.dwg
