Курсовая работа по дисциплине «Металлические конструкции включая сварку» на тему «Балочная клетка»

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФГБОУ ВПО «ИЖЕВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. М.Т. КАЛАШНИКОВА»
КАФЕДРА «ПГС»
Курсовая работа по дисциплине
«Металлические конструкции включая сварку»
на тему «Балочная клетка»
Ижевск, 2014

Балочная клетка
Вариант 0843

1. Исходные данные

Шаг колонн в продольном направлении L = 17,0м
Строительная высота перекрытия hстр = 2,4 м
Шаг колонн в поперечном направлении В = 9,0 м
Отметка настила Н = 10,8 м
Тип настила – железобетонный настил
Полезная нормативная нагрузка Pn = 26 кН/м2
Материал главной балки – сталь С354
Сопряжение главной балки с колонной – главная балка примыкает к колонне сверху
Тип сечения колонны: два швеллера
Материал колонн – С235
Система решетки - треугольная
База колонны – колонна с фрезерованным концом.
Климатический район строительства-││5 , tн ≥ -30˚С
Группа конструкций: ГБ-2 группа, БН, ВБ, К–3 группа
Е=2,06* МПа

Содержание
1. Исходные данные
2. Компоновка балочного перекрытия
2.1 Нормальный тип балочной клетки
2.2 Усложненный тип балочной клетки
2.3 Сравнение вариантов и выбор типа балочной клетки
3. Проектирование главной балки
3.1 Определение нагрузок
3.2 Компоновка и подбор сечения главной балки
3.3 Изменение сечения главной балки по длине
3.4 Расстановка поперечных ребер. Проверки прочности и жесткости
3.5 Проверка общей устойчивости балки
3.6 Проверка местной устойчивости сжатого пояса и стенки балки
3.7 Расчет поясных швов
3.8 Конструирование и расчет монтажного (укрупнительного) стыка на сварке
3.9 Конструирование и расчет опорной части балки
4. Проектирование центрально сжатой колонны
4.1 Проектирование стержня центрально-сжатой колонны
4.2 Конструирование и расчет оголовка колонны
4.3 Конструирование и расчёт базы колонны
5. Список используемой литературы

Состав: Пояснительная записка, чертежи Язык документа

Софт: AutoCAD 11

Файлы:

Каталог / Строительство / Курсовая работа по дисциплине «Металлические конструкции включая сварку» на тему «Балочная клетка»

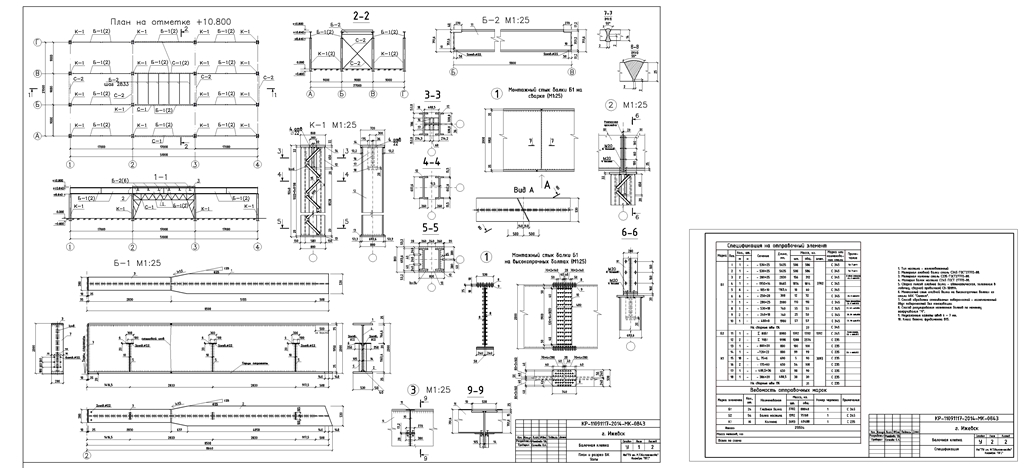

Курсовая МЕталлические конструкции\pechat_mk.dwg
Курсовая МЕталлические конструкции\моя пояснилка.doc
Курсовая МЕталлические конструкции
