КОМПАС 3D 18

курсовой проект " основания и фундаменты"

Кубанский государственный политехнический университет
кафедра строительных конструкций
Курсовой проект по дисциплине "Основания и фундаменты"
Краснодар 2015

Объектом работы является проектирование фундамента 6-этажный жилой дом в г. Темрюка.
Цель работы – составление проекта фундамента указанного дома.
В результате разработаны вопросы, касающиеся анализа инженерно-геологических условий, архитектурно-строительных и конструктивных решений, расчета фундамента.

Задание на проектирование
Жилой 6-этажный 4-секционный дом по типу серии П-14-35. Сооружение № 5 Жилой 6-этажный дом запроектирован с несущими стенами из кирпича. Наружные стены 1-го этажа выполняют из красного кирпича мокрого прессования с облицовкой лицевым кирпичом толщиной 64 см, объемный вес кладки   (1800 кгс/м3). Наружные стены для 2–6-го этажей – из семищелевого кирпича с облицовкой лицевым кирпичом толщиной 51 см. Объемный вес кладки   (1400 кгс/м3); внутренние стены – из силикатного кирпича толщиной 51 см для 1-го этажа и 38 см – для 2–6-го этажей. Высота этажа – 3 м, перегородки из прокатных гипсобетонных панелей толщиной 8 см. Междуэтажные перекрытия выполняют из крупноразмерного железобетонного настила. Панели перекрытия опираются на продольные несущие наружные и внутренние стены. Вес 1 м2 настила – 2800 Н (280 кгс). Чистые полы в жилой комнате – паркетные, в кухне – из линолеума. Чердачные перекрытия выполняются из железобетонных панелей. Тип чердачного перекрытия и его толщина выбираются студентом. Кровля плоская с техническим полупроходным чердаком высотой 1,6 м

Состав: ЖИЛОЙ ДОМ Язык документа

Софт: AutoCAD 15

Каталог / Строительство / курсовой проект " основания и фундаменты"

Просмотр файлов

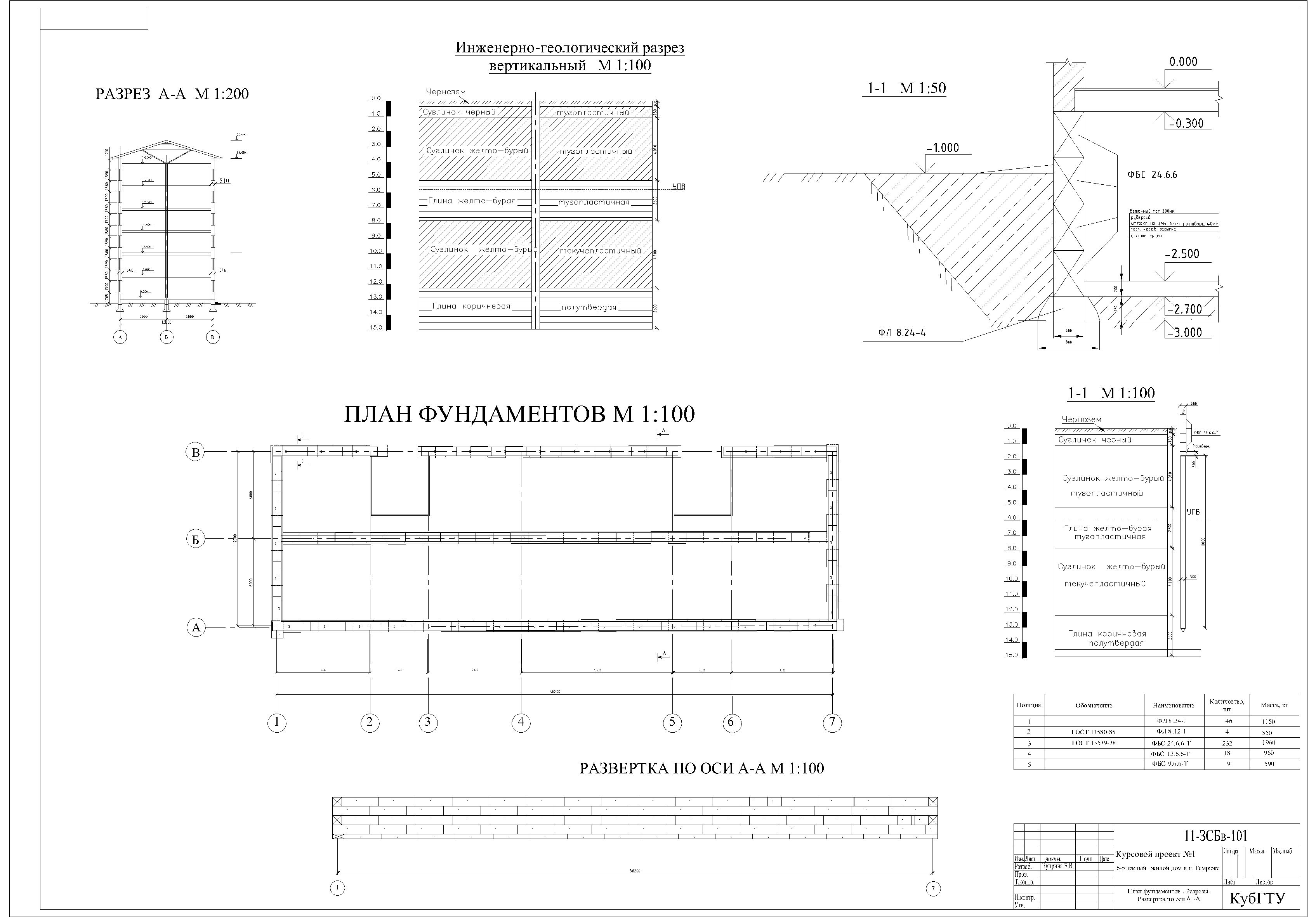

Новая папка\мой фундамент10.21.05.dwg
Новая папка\Фундамент 21.05.docx
