Лестница наружная металлическая

Лестница наружная. Металлический каркас. Фундамент - ж\б плита, мелкозаглубленная. Несущие опоры - Швеллер 16, двойной, сварной.

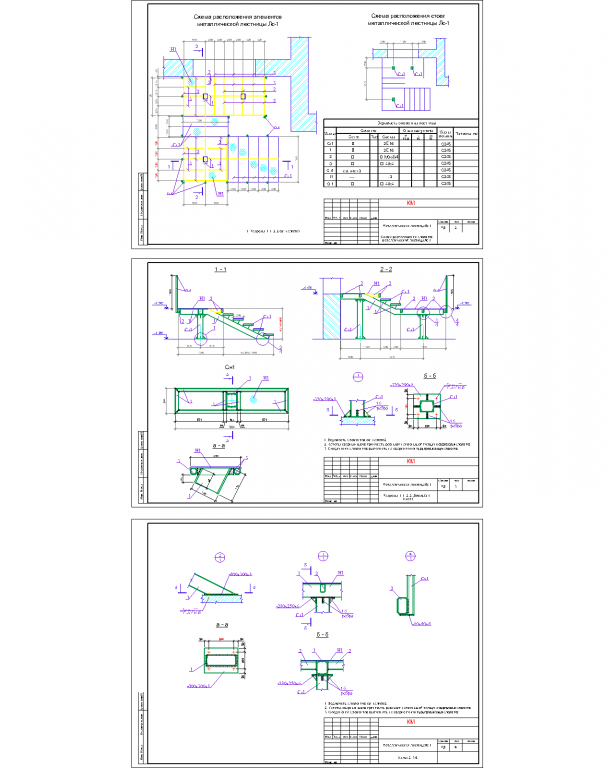

Состав: Схема расположения элементов металлической лестницы Лс-1. Разрезы 1-1, 2-2. Деталь Сн1. Узел1. Узлы 2, 3, 4.

Софт: AutoCAD

Файлы:

Лестница наружная металлическая.dwg

Лестница металлическая наружнаяl.png
