Площадка обслуживания ресиверов сжатого воздуха

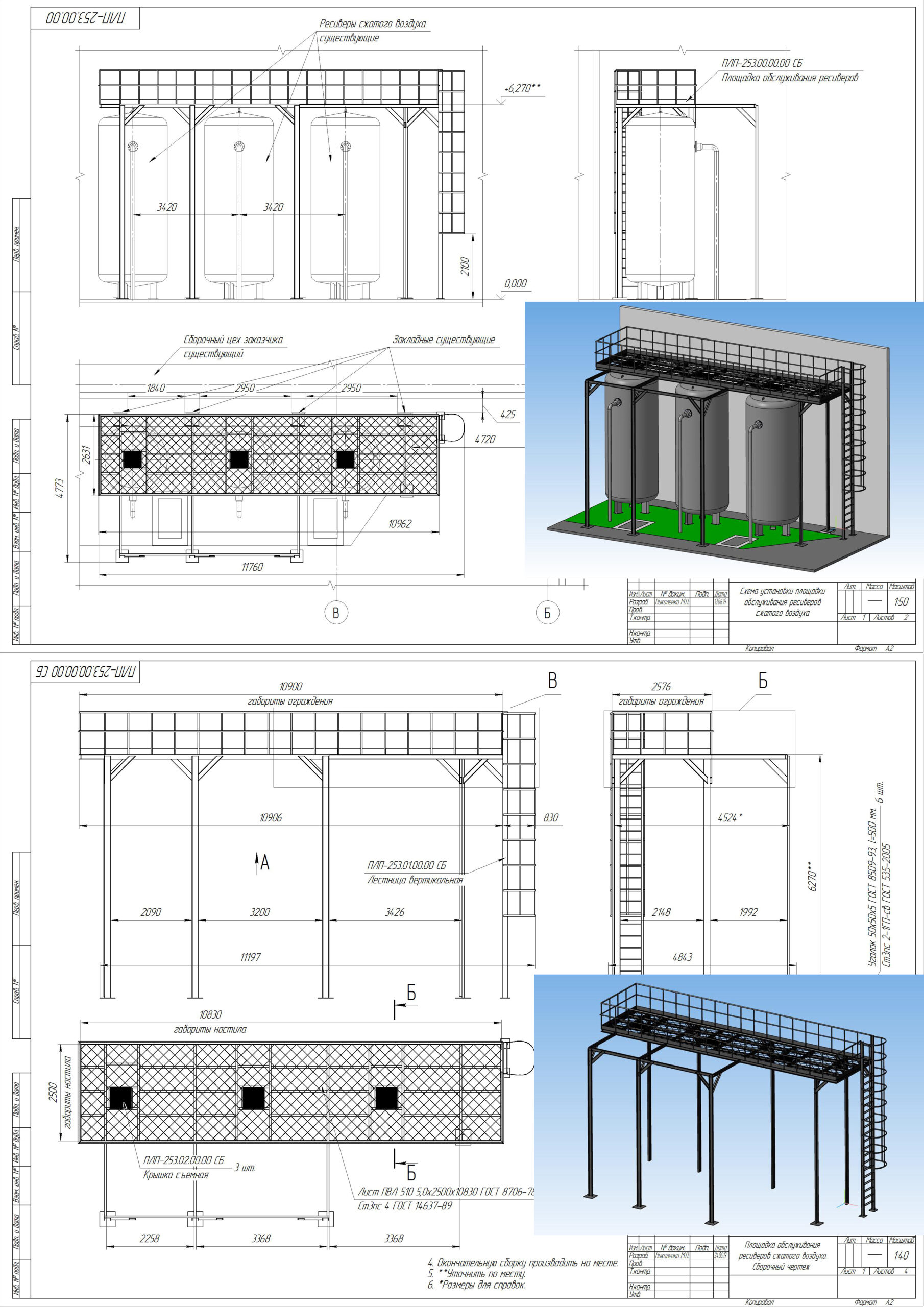

Чертежи площадки обслуживания ресиверов сжатого воздуха были спроектированы по заявке сторонней организации с целью облегчения эксплуатации ресиверов обслуживающим персоналом. Площадка представляет собой стальной каркас из металлических профилей. Габариты настила из просечно-вытяжного листа: 10,83х2,5 м. Высота 6,27 м. Т.к. ресиверы являются сосудами под давлением, то от консольного варианта площадки с опорами на ресиверы пришлось отказаться и выбрать п-образный вариант на восьми опорах.

Состав: 3D сборка, сборочные чертежи, деталировка Язык документа

Софт: КОМПАС-3D 13 sp1

Файлы:

Каталог / Строительство / Металлоконструкции / Площадка обслуживания ресиверов сжатого воздуха

Поручень для площадки.a3d
Сборка всего.a3d
Сборка отвода существующего.a3d
Сборка площадки обслуживания ресиверов сжатого воздуха.a3d
Сборка ресиверов сжатого воздуха.a3d
Съемная крышки с ручками.a3d
ПЛП-253.00.00 Схема установки площадки разрушен печать.cdw
ПЛП-253.00.00.00 СБ Площадка обслуживания ресиверов ПГУ.cdw
ПЛП-253.01.00.00 СБ Лестница вертикальная.cdw
ПЛП-253.02.00.00 СБ Крышка съемная.cdw
ПЛП-253.02.00.01 Рукоятка.cdw
Чертеж лестницы вертикальной.cdw
Чертеж площадки.cdw
Чертеж рукоятки.cdw
Чертеж Схема установки площадки.cdw
Чертеж Съемная крышка с ручками.cdw
Косынка.m3d
Лестница вертикальная проектируемая.m3d
Отвод существующий.m3d
ПВЛ-510х5 схематично.m3d
Ресивер сжатого воздуха существующий.m3d
Ручка.m3d
Съемная крышка без ручек.m3d
Расчет длины трубы 32х3.txt
Расчет длины швеллера 12П.txt
Расчет длины швеллера 16П.txt
Расчет площади листа 4,0 для ограждения.txt
Расчет площади листа 10,0 для опор.txt
