Бункер для хранения инертных материалов

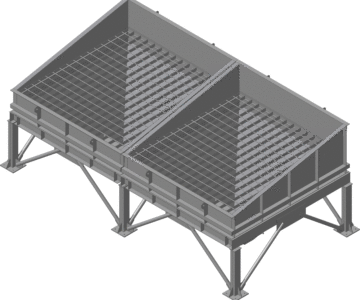

Система бункеров в количестве 4-х штук для хранения, временного накопления, равномерной подачи и дозирования сыпучих материалов с фракцией до 40 мм, и насыпной плотностью до 1600 кг/м.куб. Которая представляет собой сооружение двухступенчатой формы, состоящей из верхней вертикальной части и нижней наклонной (воронка). Каждая из этих частей емкости выполняется в виде замкнутой оболочки из стальных листов. Сформированная таким образом обшивка сооружения усиливается ребрами жесткости. Открытие и закрытие бункеров выполняет челюстной затвор. Емкость каждого бункера составляет 25 м.куб.

Состав: Система бункеров для сыпучих материалов Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Металлоконструкции / Бункер для хранения инертных материалов

Бункер.dwg
