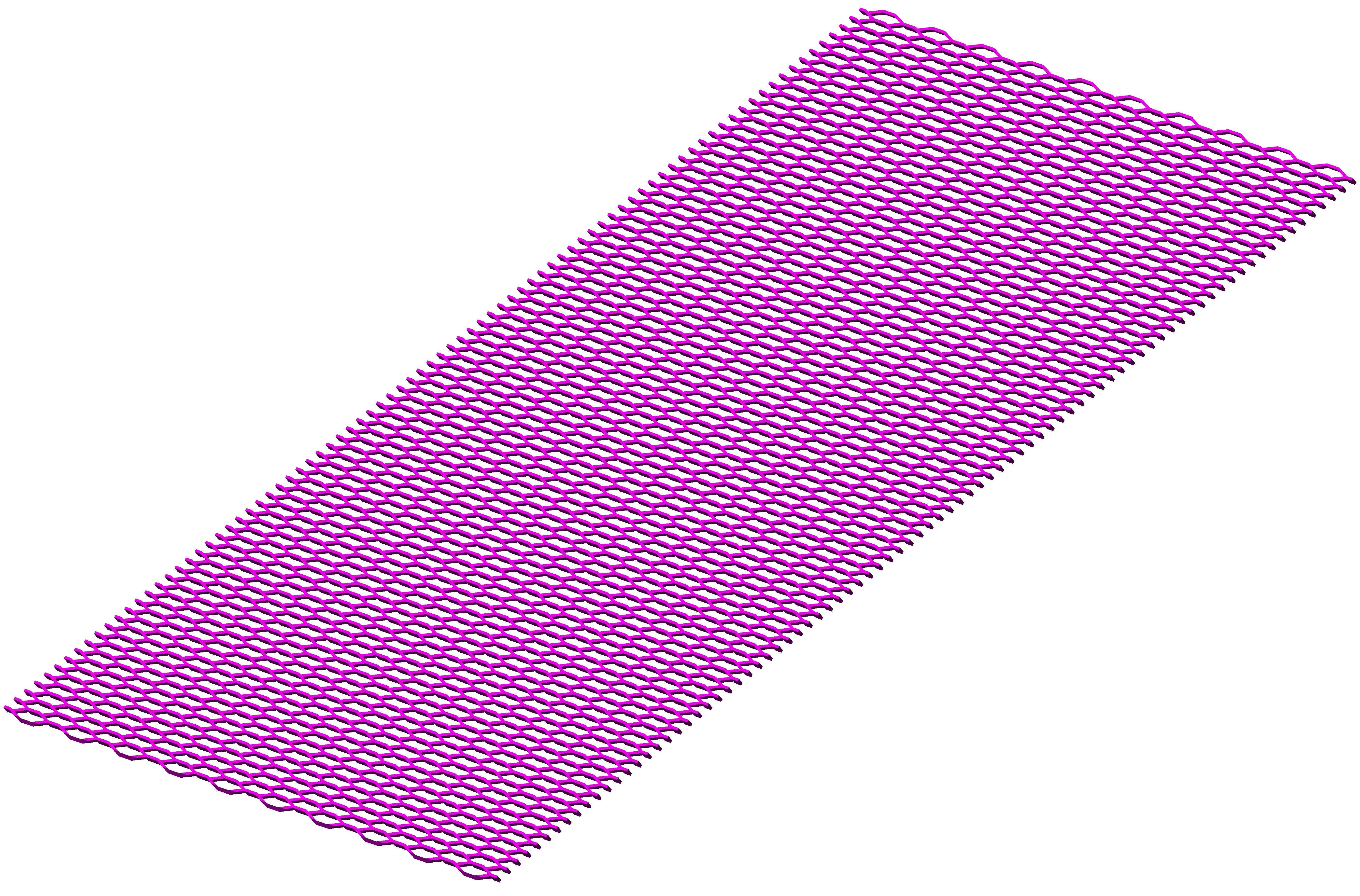

В данной работе представлены трехмерные модели просечно-вятяжных листов ПВ 1 ТУ 36-26.11-5-89:
ПВ 1 406х900х3100
ПВ 1 506х1250х3100
ПВ 1 508х1250х3100
ПВ 1 510х1250х3100
ПВ 1 606х1250х3100
ПВ 1 608х1250х3100
ПВ 1 610х1250х3100
Из-за лимита на размер загружаемого архива (100 Мб), работу пришлось разбить на 2 части. Это первая часть.
