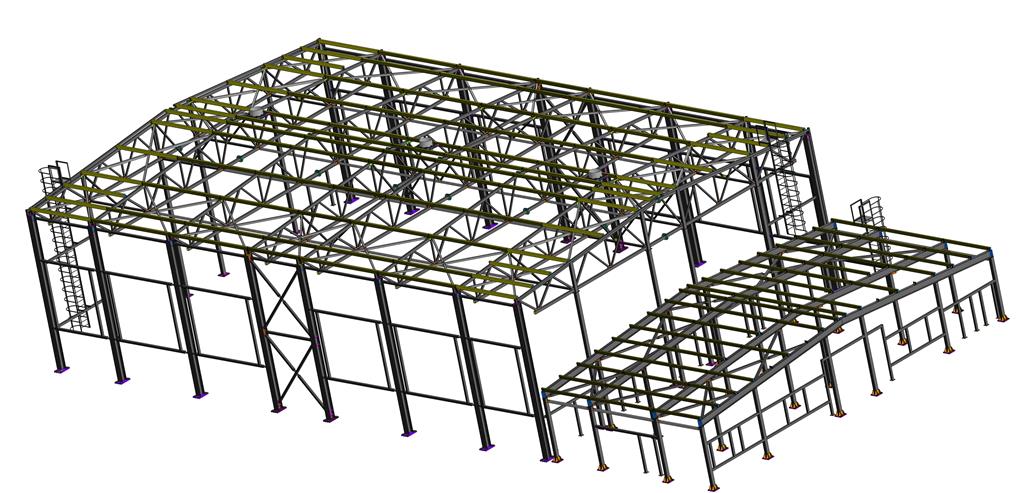

3D модель металлоконструкции - каркас спортивный комплекс

Металлокаркас спортивного комплекса 24000*50050. С конструктивной точки зрения проектируемое здание представляет собой одноэтажное здание без подземного (цокольного) этажа, без технического подполья. Здание в плане представляет собой прямоугольную форму. Размеры здания в осях - 50,05 х 24,0м. Высота здания в осях «1»-«8» до верха фахверка составляет 10,7 м; высота здания в осях «9»-«12» - 5,5м.
Конструктивная схема здания в осях «1»-«8» представляет собой металлический рамно- связевый каркас, опирающийся на столбчатый фундамент. По цифровым осям фермы и колонны представляют собой рамы. Соединение ферм с колоннами шарнирное. Соединение колонн с фундаментами жесткое. Соединение стоек фахверка с фундаментами шарнирное. По буквенным осям запроектированы вертикальные связи между колоннами, обеспечивающие устойчивость каркаса в этом направлении. Совместная работа рам по цифровым осям и вертикальных связей по буквенным осям обеспечивает пространственную жесткость и устойчивость проектируемого здания в осях «1»-«8».
Конструктивная схема здания в осях «9»-«12» представляет собой металлический рамный каркас, опирающийся на столбчатый фундамент. Соединение колонн с фундаментами жесткое.
