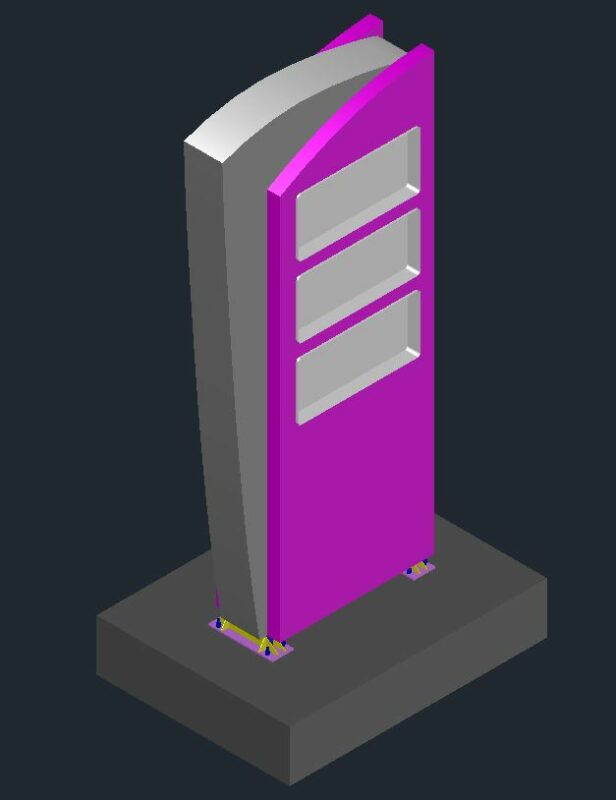

3D модель пилона габаритами 1,5x3,4х0,5м (dwg)

3D модель (твердотельная) пилона в масштабе 1:1 в пространстве модели формата "dwg" AutoCAD 2013 и выше.
3D конструкция представляет собой упрощенный прототип реального пилона габаритами 1549x3462(h)х500мм. Создавалась как визуальный объект для согласования с заказчиком и последующего оформления КМ, т.е. в финальный проект.
Проектируемая конструкция состоит из:
- фундаментного блока, габаритами 2,0х1,5х0,4м;
- силовой рамы (стойки), выполненной из профильной стальной трубы 50х50х3мм (3D как квадрат - упрощенно);
- навесных алюминиевых коробов толщиной стенки 2мм.
Силовая рама крепится через опорные пятки стойки (стальной лист t=10мм) к фундаментному блоку химическими анкерами с анкерной шпилькой M20x300мм.
Навесные алюминиевые короба имеют по три рекламных лайт-бокса с каждой стороны габаритами 950х450мм.
Предполагаемый район строительства: г. Москва.
Собственный вес металлической части пилона 293кг.
