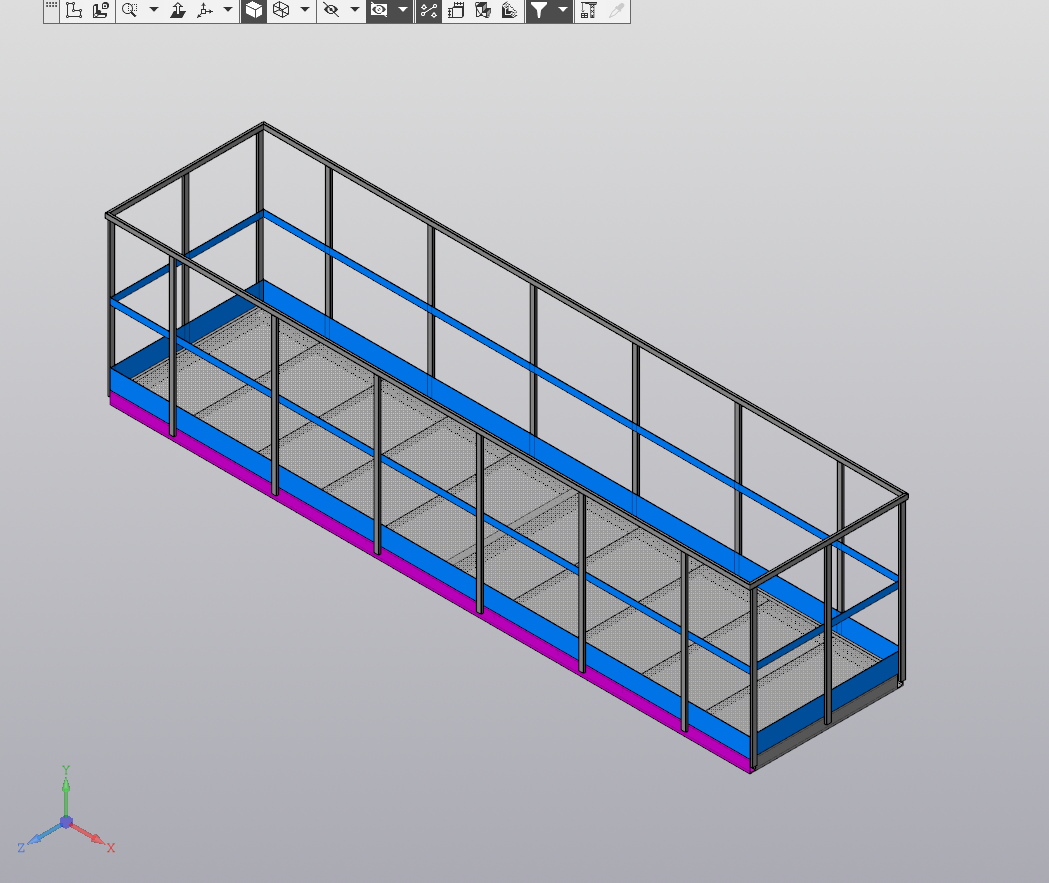

3Д параметрическая модель площадки котла или другого технологического оборудования.
Выполнена без деталировки, но с прорисовкой конструктива и расстановкой - поперечных ребер, балок, ограждения, рамы и настила.
Рама выполнена из швеллера №10. Конструктив выполнен для максимальной длины не более 6000 мм, и ширины не более 1200 мм. Ограждение прямоугольная труба 40х20, отбортовка полоса.
Применяется для выполнения сборки площадок вокруг оборудования.
В модели можно менять следующие параметры:
Длину площадки, но не более 6000 мм
Ширина площадки, но не более 1200 мм
Высоту ограждения
Тип настила - (1-сплошной, 0 рабица)
Также можно задавать разрывы в ограждении с любой стороны.
Видео инструкцию можно посмотреть
