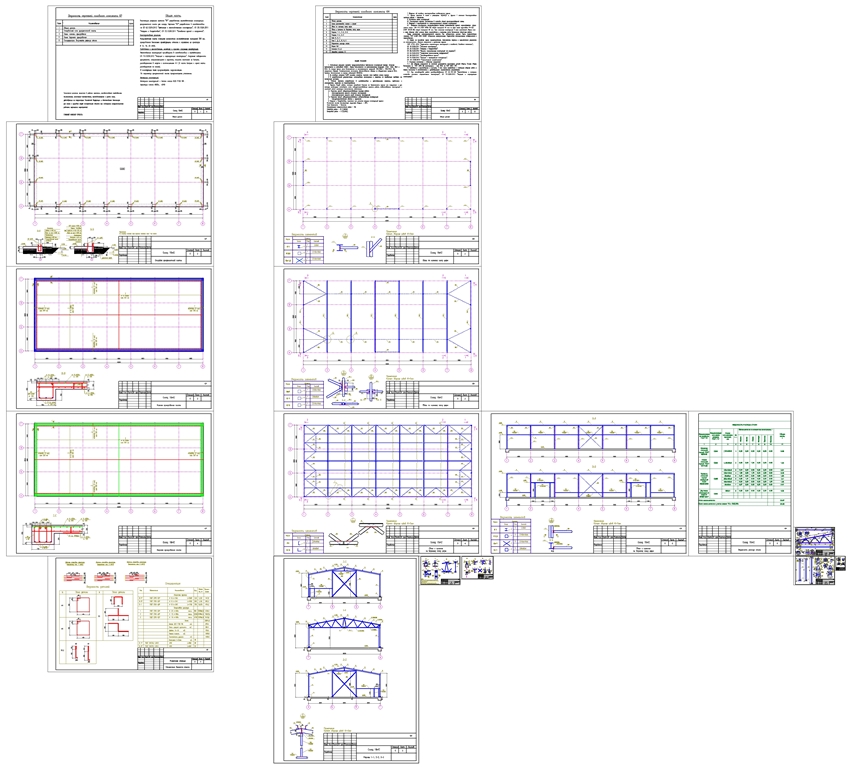

Ангар 18000х42000х6000

Ангар имеет размеры 18х42. Колонны выполняются из двутавров N30Ш1. Фермы выполняются из гнутозамкнутых профилей 120х5, 100х5, 80х4 и 60х4. На торцах здания рамы выполняются из гнутозамкнутых профилей 160х160х6 и 200х160х6. Все соединения сварные. Геометрическая жесткость обеспечивается связями из квадратного профиля 80х4. Прогоны выполняються из гнутых швеллеров 200х80х6.

Состав: Разделы КР и КМ

Софт: AutoCAD 2018

Файлы:
Ангар 18х42.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

КМ Ангар (склад) 50*60
Рейтинг: 50
Софт: AutoCAD 2014
Состав: КМ
0
23
334
66796

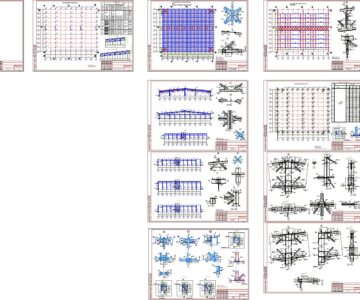

КМ Ангар (склад) 50*60
Склад - ангар размерами 12х26
Рейтинг: 60
Софт: AutoCAD 2015
Состав: Склад-ангар габаритными размер
0
12
9
1152

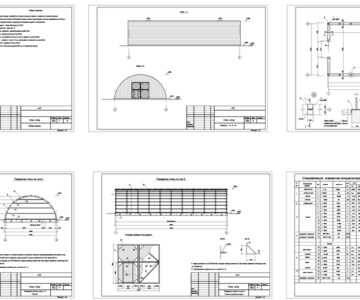

Склад - ангар размерами 12х26
Бескаркасный арочный ангар
Рейтинг: 50
Софт: ArchiCAD 16
Состав: 3D генплан
0
6
126
2499

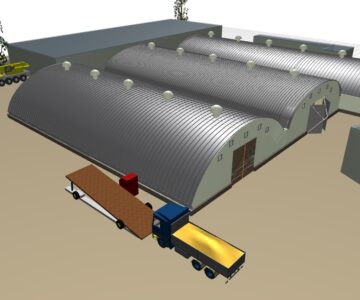

Бескаркасный арочный ангар
Ангар 30-60 метров
Рейтинг: 100
Софт: AutoCAD 2013
Состав: 3D Сборка
2
26
117
3946

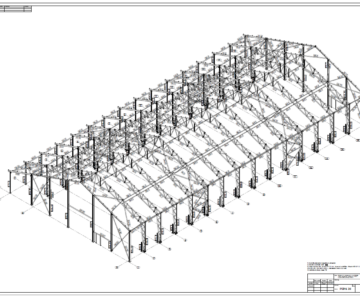

Ангар 30-60 метров
