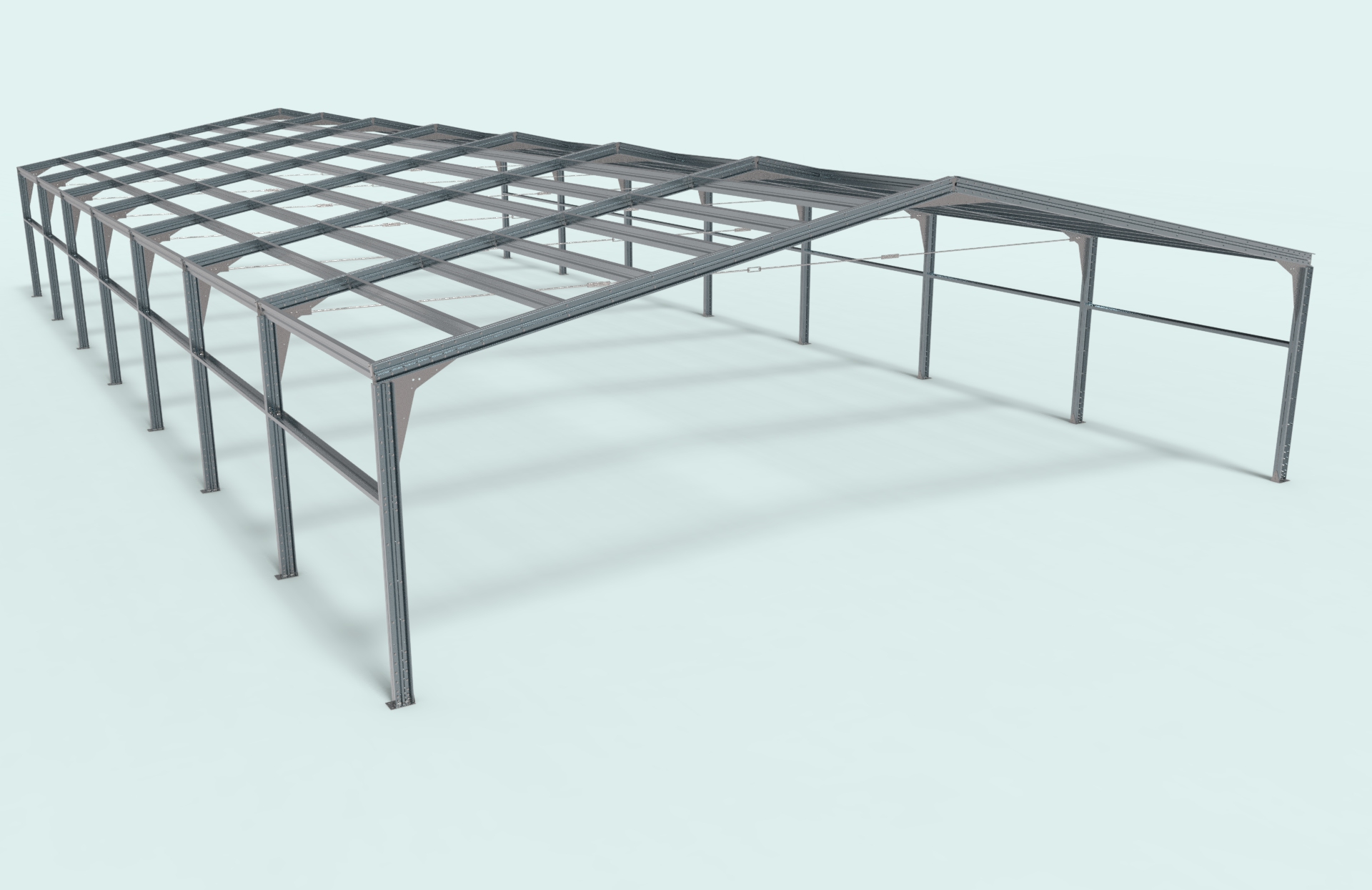

Ангар сборной быстровозводимый 21000х42000х7200 (металлоконструкция)

Ангар представляет из себя быстровозводимую металлоконструкцию, состоящую из 8 пролетов, предназначенную для размещения производственного оборудования или складского хранения.
Габаритные размеры 21000 х 42000 х 7200 мм.
Основу Ангара составляют колонны, ригели и распорки выполненные из "сигма-профиля".
Колонна собирается из двух элементов и устанавливается на Основание, к торому крепится при помощи болтового соединения. Основание крепится к поверхности анкерными болтами.
Ригели соединяются в перекрытие при помощи Фермы и болтового соединения.
Перекрытие соединяется с Колонной при помощи Косынки угловой.
Между соседними пролетами устанавливается Стяжка, которая крепится к Кронштейну.

Состав: 3D модель Язык документа

Софт: STEP / IGES AP214

Сайт: www

Файлы:

Каталог / Строительство / Металлоконструкции / Ангар сборной быстровозводимый 21000х42000х7200 (металлоконструкция)

00.00.000 - ?????.stp
