Антенно-мачтовое сооружение высотой 40.0м. (АМС-40м) в Акмолинской области

ОБЩИЕ ДАННЫЕ

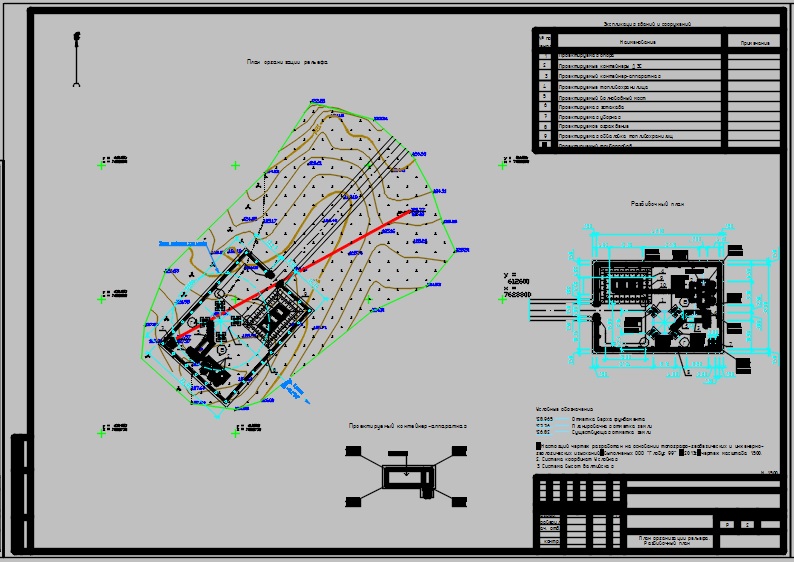

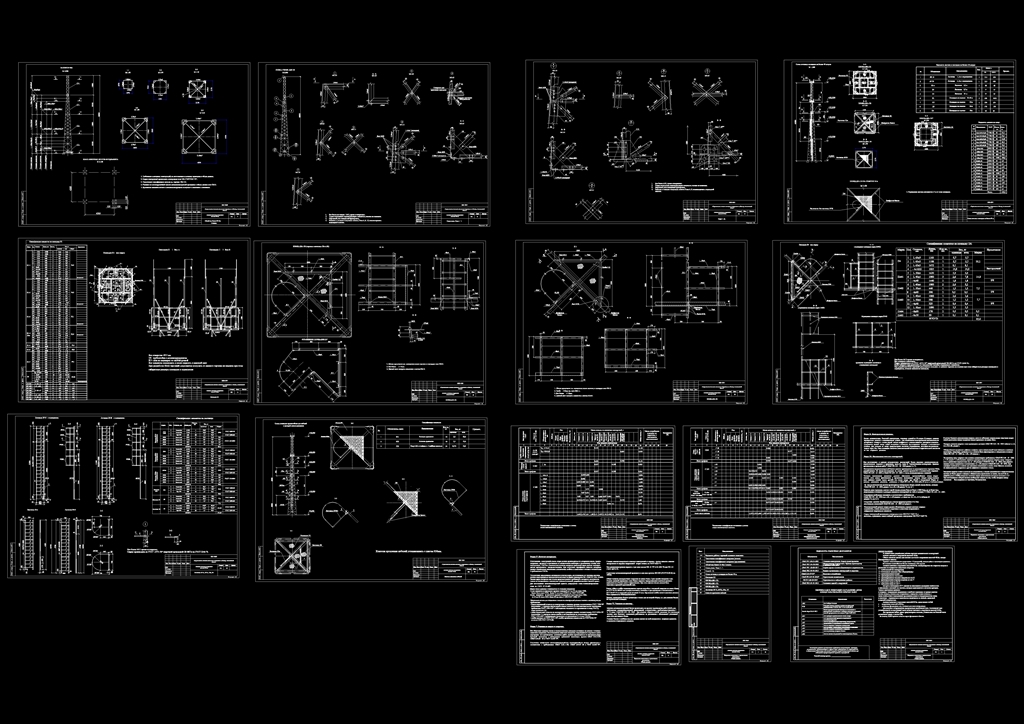

В данной работе разработаны рабочие чертежи металлических конструкций
антенно-мачтового сооружения высотой-40.0м.
Общие основные данные для антенно-мачтового сооружения высотой-40.0м. смотри Пояснительную записку.
Уровень ответственности сооружения - II (сложный), относящийся к технически сложным.
По степени огнестойкости башня относится к IIIa группе.
Антенно-мачтовое сооружение высотой-40.0м. эксплуатируется на открытом воздухе и рассчитана на восприятие следующих нагрузок:
1 – Собственный вес конструкции
2 – Постоянные нагрузки ( Вес оборудования,)
3 – кратковременная (люди)
4 – кратковременная гололедная
5 – кратковременная ветровая нагрузка по оси Х
6 - кратковременная ветровая нагрузка по оси Y
7 – пульсация ветра по оси Х
8 – пульсация ветра по оси Y.
Алгоритм вычисления РСУ основан на накоплении суммарных наибольших
и наименьших значений тех величин, которые принимаются в качестве критерия.
Такими критериями приняты:
в стержнях – нормальные напряжения в наиболее удаленных от центра тяжести
точках сечения, касательные напряжения в серединах сторон сечения, а
также наибольшие и наименьшие продольные усилия и перерезывающие силы;
в пластинах – нормальные и касательные напряжения на нижней, срединной
и верхней поверхностях.
Антенно-мачтовое сооружение высотой-40.0м. представляет собой:
· сооружение высотой h-40.0м.;
· установка фундамента под Антенно-мачтовое сооружение;
Для доступа к оборудованию предусмотрен лестничный трап. Лестничный трап устанавливается по внутренней части антенно-мачтового сооружения высотой-30.0м.
Для прокладки кабель трасы предусмотрены консоли, установлены на боковой части лестничного трапа, с шагом 0,8м.
За отметку 0.000 принята отметка верха фундамента башни.
