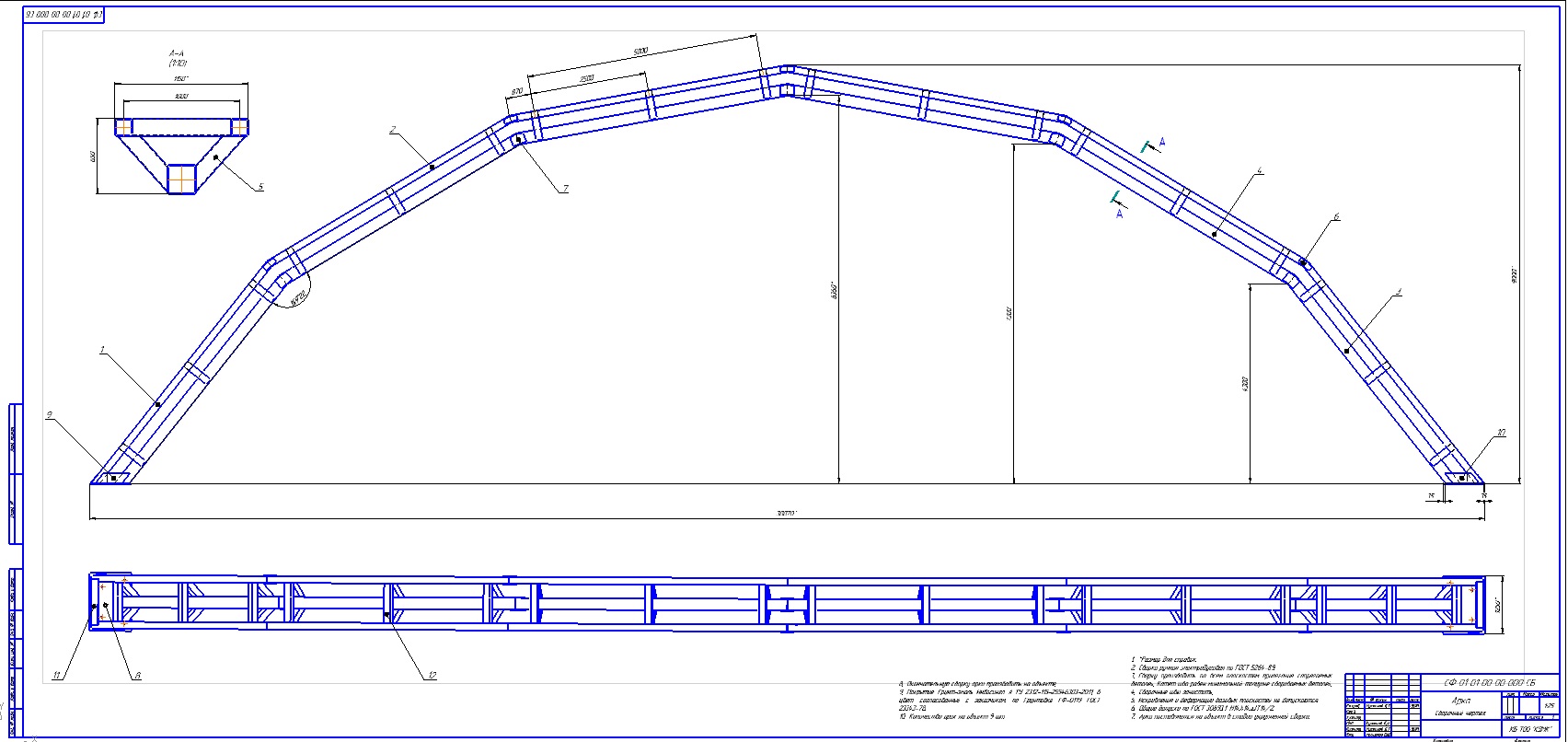

Арка, Высота 9000мм, Ширина 30070мм. Используется в строительстве здания ангарного типа.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Арка треугольная для ангара
Арка треугольная для ангара
0
2
365
4
2
100
Сообщить о проблеме
Автор
Бауржан Нургалиев
Дата
26.11.2020
Язык
Русский
Состав
СБ, Деталировка, Спецификация.
Софт
КОМПАС-3D 15,1
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Арка - сб.чертеж.cdw
-
Боковина.cdw
-
Накладка верхняя _ СФ 01 01 00 00 006.cdw
-
Накладка нижняя _ СФ 01 01 00 00 007.cdw
-
Подошва _ СФ 01 01 00 00 008.cdw
-
Пояс верхний 1 СФ 01 01 00 00 001.cdw
-
Пояс верхний 2 _ СФ 01 01 00 00 002.cdw
-
Пояс нижний 1 _ СФ 01 01 00 00 003.cdw
-
Пояс нижний 2 .cdw
-
Раскос _ СФ 01 01 00 00 005.cdw
-
Спецификация арки.spw
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Нурхаёт Эшонкулов
Студия промышленного дизайна VS-designing
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Есть еще вопросы:
1. Покрытие - какой конструктив?
2. Шаг арок?
3. Чем обеспечивается пространственная жесткость?
Покрытие тентовое, плотностью -650 гр/м.кв. Шаг - 3м. Связь межарочная из трубы 57 с отверстиями под болтовое соединение.
Здраствуйте!
Это реально реализованный проект?
Район строительства?
Покрытие? Возможен ли пересчет под необходимый район строительства?
Здравствуйте. Да, это реализованный проект. Условия эксплуатации снеговая нагрузка - 1,0 кПА, ветровая нагрузка - 0,6 кПА, сейсмичность района - менее 6 баллов, расчетная зимняя температура наиболее холодной пятидневки - минус 31, степень агрессивности воздействия среды на металлоконструкцию - неагрессивная, коэффициент надежности по ответственности -1.
